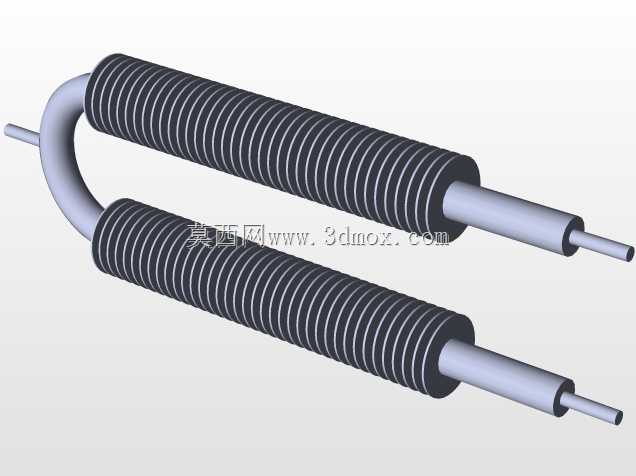

U型翅片式900W电加热发热元件结构

　　在工业电加热配套场景里，这类双管U型排布的翅片式电阻发热件，是中小型热风循环系统、小型烘道、设备舱恒温模块里很常见的发热核心，和普通光管加热件比，它的翅片结构能把发热管表面的热量更快扩散到流经的空气里，避免管表温度过高积碳或者缩短使用寿命，很多做小型工业烘箱、风道补热、设备低温预热模块的结构工程师，在选型阶段都会优先参考这类成熟结构做适配改型。

　　从实际使用的功能逻辑来看，这个发热件的核心作用是把电能通过电阻合金的热效应转化为热能，再通过紧密缠绕在金属管外壁的散热翅片，把热量以对流换热的形式传递给周围流动的空气，双管并联加U型弯的排布，能在有限的安装投影面积里排布更长的有效发热段，不用把单根发热管做的过长导致安装时挠度太大，也能让发热区域的热场分布更均匀，不会出现局部热流密度过高的问题。很多人在设计这类加热件的时候容易忽略翅片和基管的贴合紧密度，实际生产里如果翅片是松套在基管上，接触热阻会直接让换热效率掉三成以上，长期高温工作下还会出现翅片松动移位，导致局部过热烧穿管壁，这个结构里的翅片是采用缠绕压合工艺固定在基管外壁，每一圈翅片都和基管外壁紧密贴合，能保证长期在额定工作温度下不会出现接触失效的问题。

　　设计思路上，这个结构把冷端接线段和有效发热段做了明确的长度区分，两端伸出的细径金属杆是冷端接线部分，内部填充的是导热绝缘的氧化镁粉，但是这一段没有布置电阻发热丝，工作时这部分的温度会远低于发热段，方便穿过设备壁板做接线固定，不用额外加耐高温的绝缘护套就能避免接线端温度过高烫坏线缆绝缘层。U型弯的转弯半径做了合理控制，既不会因为半径太小导致弯管处内部氧化镁粉填充密度不均出现绝缘性能下降，也不会因为半径太大浪费安装空间，弯管处的外壁没有拼接焊缝，是整根基管弯制而成，避免了焊接位置在长期热胀冷缩下出现开裂漏粉的问题。

　　从安装边界的尺寸逻辑来看，这类900W规格的双管翅片加热件，两根平行发热管的中心距是经过匹配计算的，既不会因为间距太小导致两根管之间的热量互相辐射叠加，造成中间区域翅片温度过高，也不会因为间距太大浪费安装空间，整体的安装投影是规则的矩形，两端的冷端接线柱可以直接搭配固定法兰或者硅胶密封垫圈，穿过设备的安装板做锁紧固定，不需要额外设计复杂的固定支架，安装维护的时候只需要松开两端的固定螺母就能整体抽出更换，不用拆解周边的风道结构。实际选型适配的时候，需要注意这个结构的有效发热段必须全部置于被加热的空气流道里，不能有部分发热段暴露在静止空气或者设备保温层外面，不然暴露的部分因为散热不良会快速超温，烧坏内部的电阻丝甚至引发安全隐患。另外翅片的片距设计也匹配常规的工业通风风速，在风速1-3m/s的常规风道工况下，不会因为片距太小导致积尘堵灰，也不会因为片距太大损失换热面积，能在长期工作中保持稳定的换热效率，不管是做恒温箱的主加热元件，还是做工业设备的低温补偿加热，都能稳定匹配工况需求。很多刚接触加热结构设计的工程师，容易单纯按照功率参数选加热管，忽略了发热段长度、翅片面积和安装空间的匹配，这个结构的尺寸比例是经过大量实际工况验证的成熟方案，建模的时候可以直接参考各部分的比例关系，根据自己的实际功率需求、安装空间大小做等比例缩放或者局部调整，不用再从零开始验证弯管半径、翅片间距、冷端长度这些核心参数的合理性，能大幅缩短结构开发的验证周期，避免因为结构设计不合理导致的加热件早期失效问题。
