带锁止功能75mm直径丝杆安装双轮脚轮

　　日常做非标设备结构设计时，脚轮选型往往是容易被忽略的细节，很多新手设计师会随便选个承重够的脚轮装上去，等到现场调试才发现要么转向卡滞、要么锁止失效、要么安装后设备高度超出预期，反而拖慢整机组装进度。这款带锁止结构的75mm直径双轮脚轮，是针对中小型移动设备的移动需求设计的，适配的场景非常广，从车间里的小型工具推车、实验室的轻型仪器台，到自动化产线旁的移动料架、商用展示柜的移动底座，都能看到这类脚轮的应用。

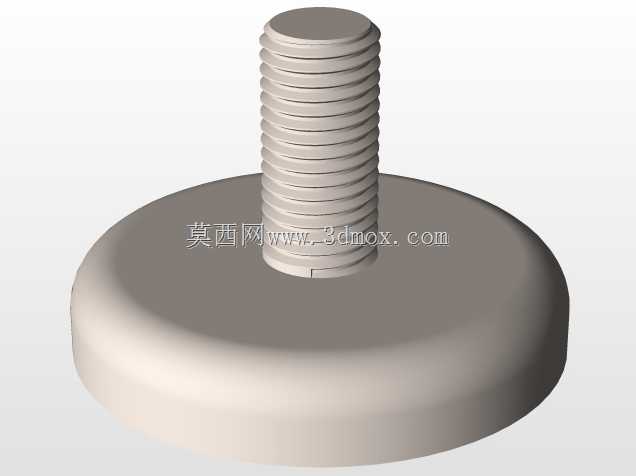

　　从结构设计来看，这款脚轮采用了丝杆式安装结构，顶部的外螺纹安装柱不需要在设备底板开沉孔或者焊接安装座，只需要在安装面板上开出对应直径的过孔，从下方穿入丝杆后用螺母锁紧即可完成固定，相比平板安装式脚轮，这种安装方式对安装空间的要求更小，适合安装面厚度较薄、没有足够空间打四个安装螺丝孔的轻型机架。转盘部分采用了标准的万向回转结构，内部的回转支承间隙经过合理设计，既不会因为间隙过大导致转向时出现晃动感，也不会因为间隙过小造成转向阻力过大，推动设备转向时手感顺滑，在平整的环氧地坪上推行不会出现卡顿或者方向跑偏的问题。

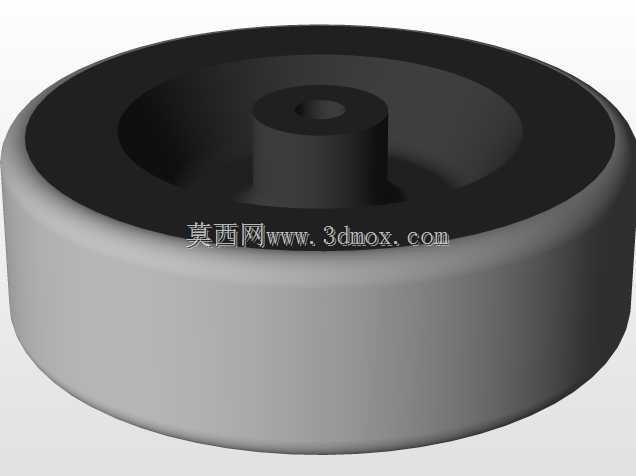

　　锁止结构是这款脚轮的核心功能设计，踩下侧面的刹车踏板后，会同时触发两个锁止动作：一方面刹车片会紧紧压合在滚轮的轮面上，阻止滚轮自身转动，另一方面锁止卡块会卡入转盘的定位齿槽中，限制整个脚轮的水平回转，实现“既不转也不晃”的双重锁止效果，这一点比很多只锁滚轮不锁转向的廉价脚轮实用性强很多——设备停靠在有轻微坡度的地面时，不会因为转向不受控出现慢慢滑移的问题，踩下刹车后整个设备的停靠稳定性非常好。滚轮采用双轮并排设计，相比同直径的单轮结构，双轮的接地面积更大，单位面积的接地压强更小，在铺有PVC地板、地毯的室内场景使用时，不容易压出轮痕，同时双轮结构在经过地面细小缝隙、接缝的时候，颠簸感比单轮更轻，推行时的平稳性更好。滚轮材质选用的是硬质耐磨橡塑材料，硬度控制在合理区间，既保证了足够的承重能力，推行时不会因为轮体变形增大阻力，又能兼顾一定的减震效果，在经过地面细小颗粒、轻微不平整区域时，不会产生过大的震动和噪音，适合对环境噪音有要求的实验室、办公区域场景使用。

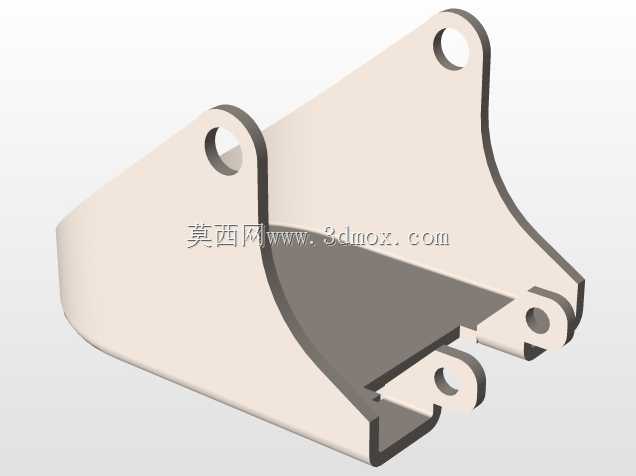

　　尺寸边界上，这款脚轮的滚轮直径为75mm，属于中小型脚轮的常用尺寸规格，安装后设备底板距离地面的高度大概在100mm左右，既不会因为离地间隙过小导致设备移动时容易磕碰到地面凸起的障碍物，也不会因为整体高度过高导致设备重心上移，影响停靠时的稳定性。安装丝杆的直径和长度采用行业通用规格，和市面上同类型脚轮的安装尺寸完全兼容，后期维护更换时不需要重新修改设备底板的安装孔，直接替换即可，降低了设备的后期维护成本。支架部分采用冲压成型的金属结构，表面做了防锈处理，在常规车间环境下长期使用不会出现锈蚀掉漆的问题，轮架的折弯处做了加强筋设计，承重能力完全满足轻型移动设备的需求，正常使用情况下不会出现支架变形、断裂的问题。

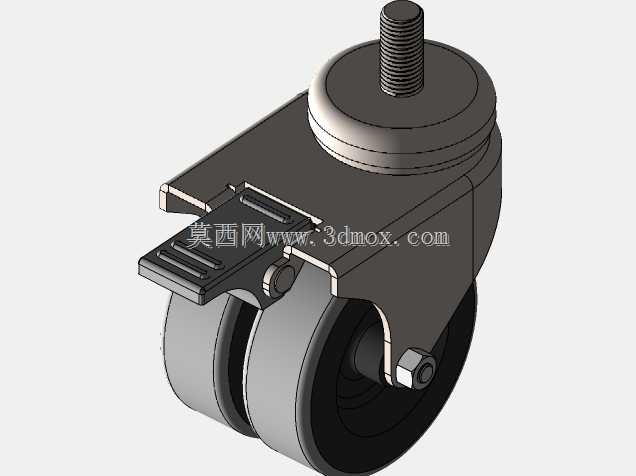

　　做三维建模的时候，这个模型把脚轮的各个细节都做了还原：丝杆的螺纹牙型、刹车踏板的防滑纹路、转盘的回转间隙、轮轴的固定螺母、滚轮的分模线都有体现，不管是用来做设备整体装配的干涉检查，还是做方案演示的渲染图，都不需要再额外做细节简化，直接导入装配体就能使用。选型的时候需要注意，这类脚轮的承重是单轮额定载荷，四个脚轮搭配使用时，整台设备的总重量最好控制在四个脚轮总承重的70%以内，留出足够的安全余量，避免长期过载使用导致轮架变形或者滚轮损坏；同时安装时要保证四个脚轮的安装面在同一水平面上，避免出现个别脚轮悬空、受力不均的情况，影响脚轮的使用寿命和推行手感。
