冰箱制冷系统用全封闭冷却压缩机结构

　　在小型商用冷柜、家用冷藏冷冻冰箱这类蒸汽压缩式制冷设备里，这类全封闭结构的冷却压缩机是整套制冷循环的动力核心，日常选型和结构设计阶段，需要先明确它的实际安装边界与功能匹配逻辑。从实际应用场景来看，这类压缩机主要适配容积在100L到300L区间的冷藏冷冻类设备，负责将蒸发器端输出的低温低压制冷剂蒸汽压缩为高温高压状态，推动制冷剂在冷凝器、毛细管、蒸发器的封闭回路里持续循环，实现箱内热量向外界环境的转移，维持箱内设定的低温存储环境。

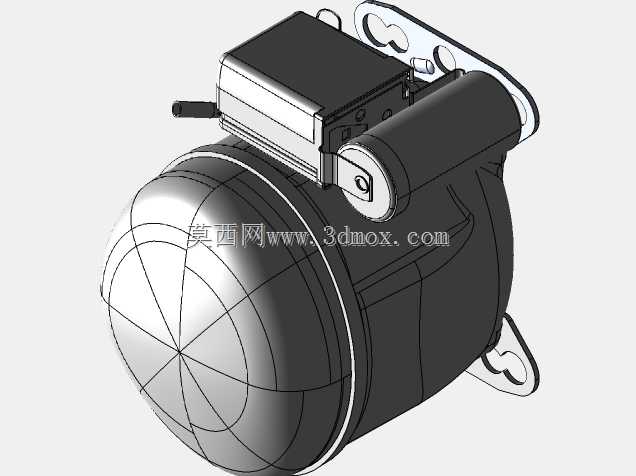

　　从结构设计思路上，这类压缩机采用全封闭焊接壳体设计，将压缩泵体、驱动电机整体密封在冲压成型的钢制壳体内，能最大程度避免制冷剂泄漏，同时壳体本身可以作为储液腔的一部分，缓冲压缩过程中产生的压力脉动，降低运行时的气流噪音。壳体下部的球形冲压结构是储油腔的主要容纳空间，用来存储冷冻润滑油，依靠压缩机运行时的曲轴甩油结构，为活塞、气缸、曲轴等运动摩擦副提供持续润滑，不需要额外配置外部润滑管路，简化了整机的装配流程。上部的方形接线盒区域是电机供电与启动保护元件的安装位，内置启动继电器、过热保护器，能在电机过流、壳体温度超限时自动切断供电，避免绕组烧毁，接线盒的密封结构可以防止凝露、灰尘进入电气连接部位，提升潮湿工况下的运行可靠性。侧面的圆柱形结构是压缩机的消音腔，与排气口直接连通，通过多级扩容缓冲的方式削弱排气过程的气流脉动噪音，匹配家用制冷设备对低运行噪音的要求。

　　从安装边界来看，壳体上延伸出的三个带安装孔的金属支耳是整机的固定接口，支耳上预设的安装孔位匹配常规冰箱压缩机仓的固定螺栓规格，支耳与壳体之间采用点焊连接，安装时需要在支耳与安装底座之间加装橡胶减震垫，阻断压缩机运行时的振动向冰箱箱体传递，避免产生共振噪音。整机的外形轮廓充分考虑了冰箱底部压缩机仓的空间限制，球形壳体的直径、上部组件的总高度都控制在常规压缩机仓的预留空间范围内，不会与仓内的冷凝器管路、接水盘、电源线束产生干涉。进出气接口的位置设置在壳体侧上方，预留了足够的管路焊接操作空间，方便生产线上的管路装配作业，接口的管径匹配常规小型制冷系统的铜管规格，不需要额外的变径接头就能完成管路连接。

　　在功能特性上，这类压缩机采用活塞式压缩结构，对R600a、R134a这类常规小型制冷设备用制冷剂都有良好的适配性，运行时的压缩效率能满足小型制冷设备的冷量需求，全封闭的结构设计让整机的使用寿命能达到10年以上，不需要日常维护补充润滑油或者制冷剂。设计建模过程中，需要重点关注壳体的壁厚均匀性，冲压成型的球形壳体需要承受制冷剂的最高工作压力，壁厚过薄会存在耐压不足的风险，壁厚过厚则会增加整机重量与材料成本；同时要校核运动部件的运动间隙，曲轴、活塞、连杆的配合间隙既要保证运动顺畅，又要避免间隙过大导致的压缩效率下降、冷量损失。另外接线盒的位置要避开排气侧的高温区域，防止电气元件长期处于高温环境下加速老化，影响运行可靠性。支耳的安装平面度需要控制在合理公差范围内，避免安装时出现强制装配导致的壳体变形，影响内部运动部件的配合精度。
