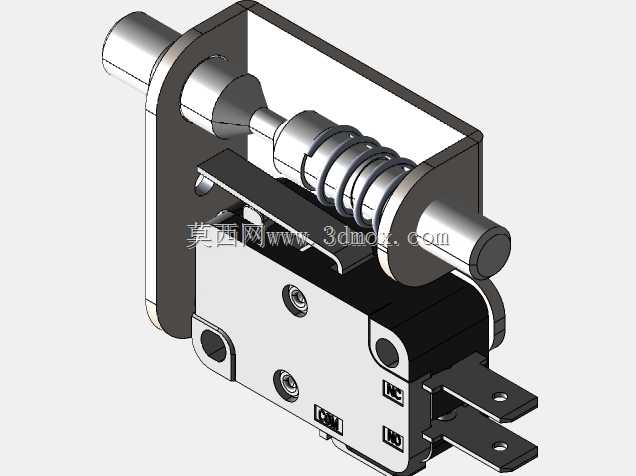

车载门控触发式15A250V微动开关结构

　　这类带机械触发推杆的微动式门控开关，主要应用在乘用车辆、商用营运车辆的车门启闭状态检测回路中，直接串联在车门迎宾灯、车内照明、中控锁状态反馈、行车安全提示的低压电气回路里，额定通断能力覆盖15A电流、250V电压等级，既可以适配传统燃油车的12V车载电气架构，也能兼容新能源车型的低压辅助供电回路，在车门开合的瞬间完成回路的通断切换，避免车门未关严时车辆上电行驶带来的安全隐患。从结构设计逻辑来看，这款开关采用了推杆直压触发的结构形式，前端的金属推杆搭配复位压簧，在车门关闭时，门板对应的凸台会压下推杆，克服弹簧预紧力推动内部弹片动作，让开关的常闭触点断开、常开触点闭合，给车身控制器传递车门锁止到位的信号；当车门开启时，

　　压簧释放预紧力推动推杆复位，内部弹片回弹，触点状态切换，触发行车提示、车内照明点亮等预设功能。整个触发机构的行程设计控制在3-5mm区间，既可以抵消车门装配过程中带来的累计公差，避免长期使用后车门密封胶条老化变形导致的触发失效，也不会因为行程过长导致开关触发滞后，无法准确反馈车门的实时状态。开关主体的基座采用阻燃热固性塑料注塑成型，表面预留了两个对称的安装固定孔，安装孔的中心距按照车载电气件通用安装规范设定，适配M3规格的自攻螺丝或者卡装固定结构，安装时不需要额外设计定制转接支架，可以直接固定在车门钣金的预留安装位上，基座侧面的三个插片式接线端分别对应公共端、常闭端、常开端，插片厚度为0.8mm，适配行业通用的6.

　　3mm规格快插接线端子，装配时不需要焊接，直接将线束端的端子压接到位即可完成接线，能有效提升整车装配线的作业效率。内部的触点组件采用银合金材质，抗电弧烧蚀能力强，在15A的额定通断电流下可以满足万次级的动作寿命要求，适配车门日常高频启闭的使用场景，不会因为长期带载通断出现触点熔焊、接触电阻过大的问题。触发推杆采用不锈钢材质加工，表面做了抛光处理，和基座之间的配合间隙控制在0.1mm以内，既可以保证推杆滑动顺畅无卡滞，也能避免车辆行驶过程中泥水、灰尘从推杆配合间隙进入开关内部，导致触点接触不良或者机构卡滞。外部的金属安装支架采用冷轧钢板冲压成型，表面做了镀锌钝化处理，抗锈蚀能力强，可以在车门内部的潮湿、多尘环境下长期使用，

　　支架和塑料基座之间采用卡扣加铆点的固定方式，抗振动性能优异，能承受车辆行驶过程中颠簸、开关门冲击带来的振动载荷，不会出现支架松动、基座移位的问题。在实际选型适配过程中，需要重点确认推杆的伸出长度和安装面的相对位置，保证车门关闭到设计锁止位置时，推杆的压下量达到额定触发行程的1.2倍，避免长期使用后零件磨损导致的触发不到位；同时要确认接线端的回路定义和车身控制器的信号逻辑匹配，避免接错触点导致功能逻辑反向。这类开关除了车载门控场景外，也可以适配工业设备门罩、家电舱门的安全联锁回路，只要安装空间、触发行程、电气参数匹配即可通用，结构上的模块化设计也方便后续根据不同安装场景调整推杆长度、支架形式，不需要重新开模设计内部的触点核心组件，能有效降低衍生型号的开发成本。建模过程中需要重点关注复位弹簧的预紧力参数、弹片的动作行程和推杆位移的匹配关系，避免出现动作死点或者回弹卡滞的问题，同时要验证安装孔位、接线端位置和周边钣金、线束的装配间隙，保证实际装车时不会出现干涉问题。
