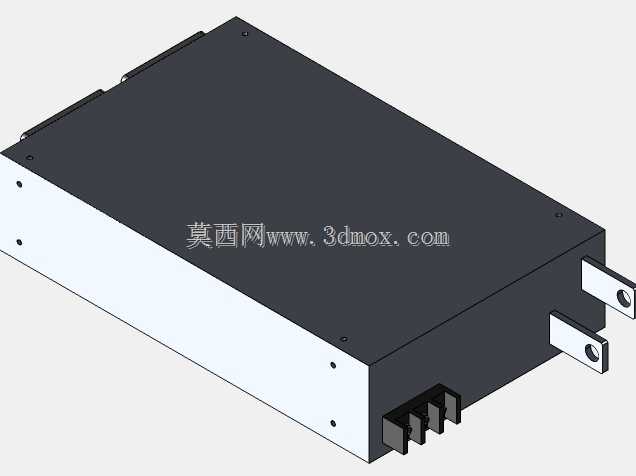

RSP-2400开关电源供电单元三维结构

　　在工业配电、自动化产线供电、大功率设备驱动的场景里，这类大功率开关电源是整套系统稳定运行的核心供电节点，RSP-2400供电单元的三维建模，完全围绕实际安装、接线、运维的工程需求展开，没有冗余的装饰性结构，每一处特征都对应实际生产中的使用要求。从结构布局来看，主体采用长方体封闭式壳体设计，上盖为平整金属盖板，通过侧边的固定螺丝与下部壳体锁紧，这种设计一方面可以满足电磁屏蔽的要求，避免内部功率元件的电磁干扰向外扩散，同时也能阻挡生产现场的粉尘、切削液飞溅进入电源内部，提升恶劣工况下的运行可靠性。壳体侧面预留了多组安装固定孔位，孔位的间距、孔径都匹配标准机柜安装的尺寸规范，既可以直接固定在电控柜的安装背板上，也可以搭配支架实现卧式、

　　立式不同朝向的安装，适配不同机柜内部的空间排布需求。输出端采用大电流接线铜排结构，铜排伸出壳体的长度、开孔尺寸都经过核算，能够承载2400W功率下的持续大电流通过，避免接线部位过热，铜排旁预留的绝缘隔离结构，能防止不同极性接线端之间出现爬电、短路风险，接线操作时不需要额外加装过多绝缘附件，降低现场接线的工作量。输入端采用多组端子座并排布局，端子座的间距符合强电接线的安全距离要求，每个端子旁都预留了标识粘贴的平面，方便现场施工时对应接线定义做标记，避免接错线导致设备损坏。建模过程中，壳体的折边、转角都做了合理的工艺圆角处理，既对应钣金加工的折弯工艺要求，避免锐边在装配时划伤操作人员，也能提升壳体整体的结构强度，

　　减少大尺寸钣金件的形变概率。内部虽然没有做完全的元件级拆解建模，但壳体内部的预留空间、安装柱位都按照实际PCB板、功率元件、散热组件的排布做了对应预留，结构设计人员在做整套电控系统的布局校核时，可以直接导入该模型，核对电源与周边断路器、接触器、走线槽的空间间隙，避免出现安装干涉，同时也能提前规划强电走线的弯折半径，让柜内布线更加规整。从安装边界来看，模型严格还原了实物的外形尺寸，包括接线铜排、输入端子突出壳体的尺寸都做了精准还原，在做机柜三维布局时，不需要额外预留冗余的干涉空间，能够最大化利用电控柜内部的安装空间，尤其是在多台电源并联使用的场景下，可以精准核算每台电源的安装间距，保证通风散热的气流通道顺畅，

　　避免多台设备紧邻导致热量堆积。壳体表面的散热结构布局也对应实际的散热需求，侧面的通风孔位置、开孔率都和实物一致，在做热仿真分析时，可以直接基于该模型的通风特征设置边界条件，评估柜内散热系统的气流组织是否合理，确保电源长时间满负载运行时，内部元件的温度处于合理区间。这类供电单元常应用在大功率自动化设备、激光加工设备、工业充电系统、大型LED显示阵列的供电场景中，不同场景下对安装朝向、接线方向的要求各有不同，该三维模型完整还原了所有外接接口、安装孔位的位置关系，结构工程师在做设备整体设计时，可以根据自身设备的接线方向，调整电源的安装角度，提前核对线缆的弯曲半径，避免出现线缆长度不足、接线操作空间不够的问题。在建模细节上，所有的装配间隙都按照实际生产的公差要求做了预留，比如上盖与下壳体的配合间隙、接线端子与壳体开孔的间隙、固定螺丝的沉头深度都符合钣金加工、装配的工艺要求，不会出现建模特征与实际加工冲突的问题，设计人员可以直接基于该模型衍生出安装支架、固定压板等适配结构，不需要反复核对实物尺寸，大幅缩短电控系统的设计周期。
