1英寸管道用8mm带宽双耳紧固夹结构

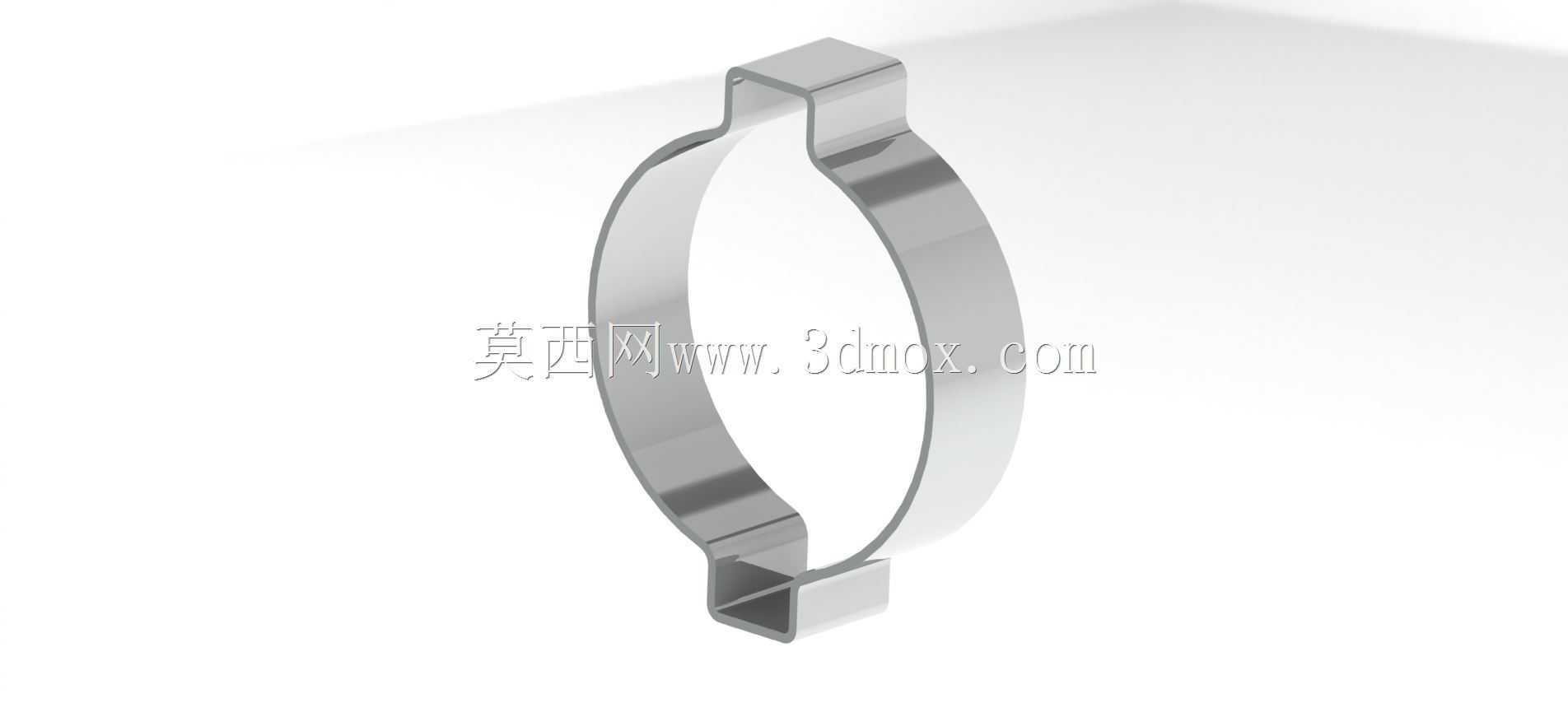

　　在民用给排水、小型工业流体输送、设备气动回路布设这类场景里，1英寸规格的金属管路固定一直是容易被忽略但直接影响系统稳定性的环节，很多现场管路因为固定件选型不当，运行一段时间后会出现管路窜动、接口渗漏甚至焊缝疲劳开裂的问题，这款带宽8mm的双耳夹就是针对这类小口径薄壁金属管、硬塑管路的固定需求设计的。从实际使用场景来看，这类双耳夹不需要配套专用的卡箍钳，普通的尖嘴钳或者手动夹装工具就能完成锁紧作业，相比蜗杆式喉箍，它的结构没有外露的调节螺杆，不会在狭小安装空间里和周边线缆、其他管路产生干涉，也不会因为螺杆积灰、锈蚀出现后期无法拆卸调整的问题，非常适合用在设备内部走线走管密集的机柜内、小型水处理设备的管路排布、家装明装水管的固定点位上。

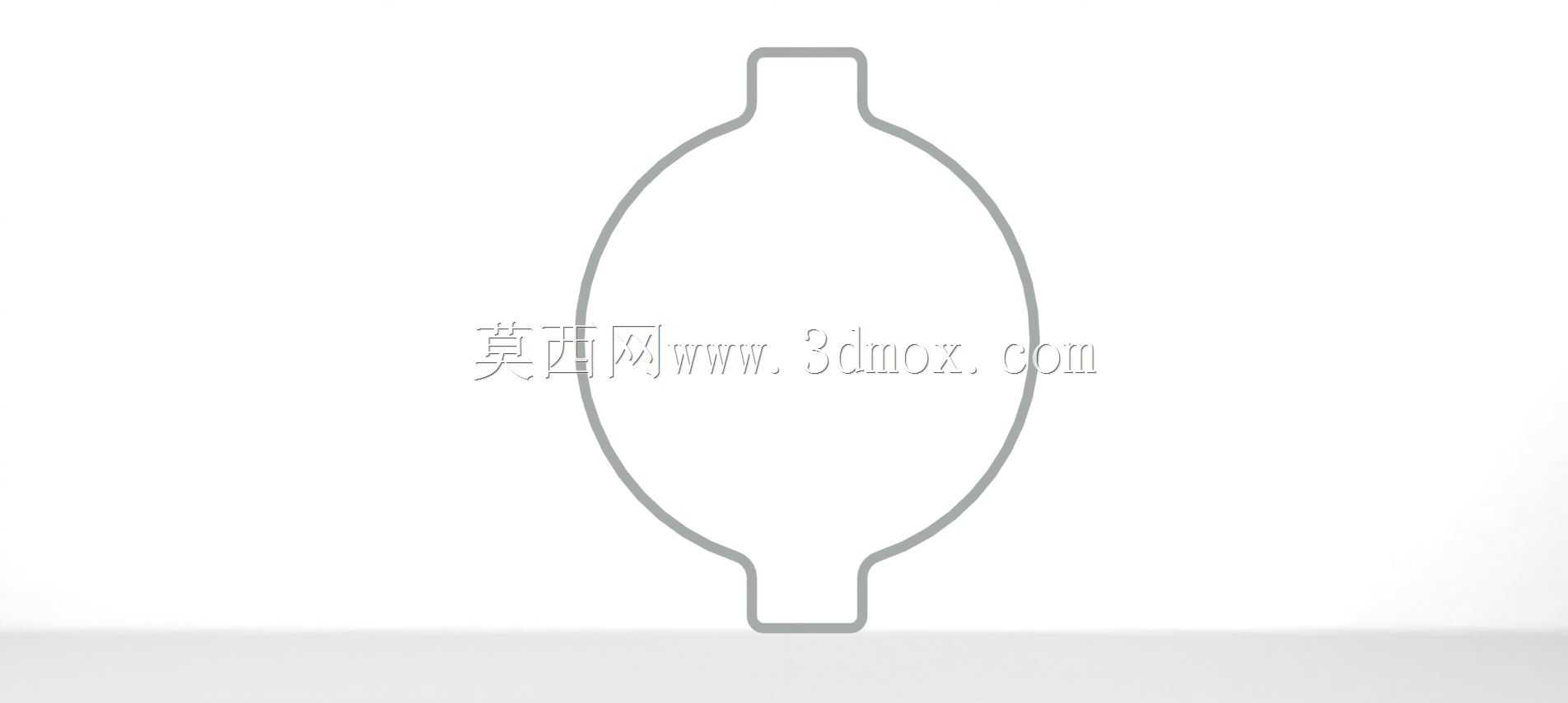

　　设计这款双耳夹的时候，首先要考虑的是夹紧力的均匀分布，整个夹体采用等宽的带状结构弯折成型，带宽设定为8mm，是因为1英寸管的外径在33.7mm左右，过窄的夹带会在锁紧时对管壁产生过大的局部压应力，尤其是针对薄壁铜管、PVC这类硬度偏低的管材，容易夹伤管壁造成暗伤，过宽的夹带又会增加材料成本，同时需要更大的锁紧力才能让夹体贴紧管壁，8mm的带宽刚好能在保证夹紧接触面积足够的前提下，把单位面积的压强控制在常用管材的许用压应力范围内，不会出现夹伤管路的问题。夹体的两个耳部采用对称的弯折结构，耳部的预留间隙是经过计算的，当使用工具夹紧两个耳部时，夹体的环形部分会均匀收缩，整个圆周方向的夹紧力偏差控制在15%以内，不会出现单侧贴紧、另一侧留有缝隙的情况，能有效避免管路在夹内出现滑动。

　　从安装边界来看，这款双耳夹适配的是公称直径1英寸的标准管材，对应的管路外径公差范围覆盖常规的无缝钢管、镀锌钢管、PVC给水管的外径偏差，夹体在自由状态下的内径比适配管材外径大1.2mm，方便安装的时候直接把夹体套在管路的预定位置，不需要大幅度掰开夹体造成金属带的预变形。夹体的两个耳部在未锁紧时的总高度是12mm，安装时预留的操作空间只要大于15mm就能完成夹紧作业，对于安装空间局促的场景非常友好，比如设备内部的层板间隙、墙面和管路之间的狭窄空隙，都能顺利完成安装。夹体的材料选用常规的冷轧弹簧钢带，表面做镀锌钝化处理，在普通室内环境下的防锈能力足够，不会因为长期使用出现锈迹污染管路的情况，如果是用在有弱腐蚀的环境里，也可以更换304不锈钢带材生产，结构不需要做任何调整，只需要更换原材料就能适配不同的防腐需求。

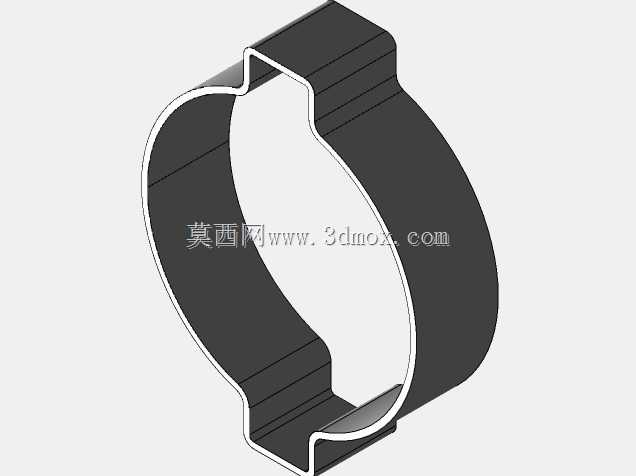

　　在实际选型使用的时候，需要注意固定点位的间距，对于水平布设的1英寸管路，使用这款双耳夹做固定时，固定点的间距建议控制在1.2米到1.5米之间，如果是垂直布设的管路，固定点间距可以适当放大到1.8米，在管路的接口位置、弯头两侧10cm的位置需要额外加装固定夹，避免管路因为流体冲击产生的振动拉扯接口。和单耳夹相比，双耳结构的夹紧行程更大，对于同规格的管材，双耳夹可以适应更大的外径公差范围，哪怕是管壁有轻微的不圆度，也能通过调整夹紧量实现完全贴紧，不会出现锁不紧的情况。另外这款夹体的环形部分没有任何的冲孔、压痕等会造成应力集中的结构，整个带材是连续弯折成型，在长期受振动的工况下，夹体本身的疲劳寿命比带冲孔的调节式卡箍更长，不容易出现夹体断裂失效的问题。很多现场安装人员在布设小口径管路的时候，习惯用铁丝绑扎固定，铁丝和管路的接触面积小，很容易勒伤管壁，而且铁丝拧紧后容易松动，长期使用可靠性很差，这款双耳夹的固定方式是金属带整体环抱，接触面积大，锁紧后两个耳部会形成机械锁合，不会因为管路的轻微振动出现回弹松动，长期使用的可靠性远高于铁丝绑扎，成本也比不锈钢喉箍低很多，是小口径管路固定的高性价比选择。在做三维建模的时候，这个零件的建模逻辑也很清晰，首先绘制等截面的带材轮廓，通过扫描命令生成环形的基础带体，再对两端的耳部做折弯处理，最后倒出所有的工艺圆角，避免锐边，建模的时候要注意折弯处的圆角半径不能小于带材厚度的1.5倍，不然实际冲压生产的时候会出现折弯处开裂的问题，同时耳部的夹紧接触面要做平整处理，保证工具夹紧的时候受力均匀，不会出现打滑的情况。
