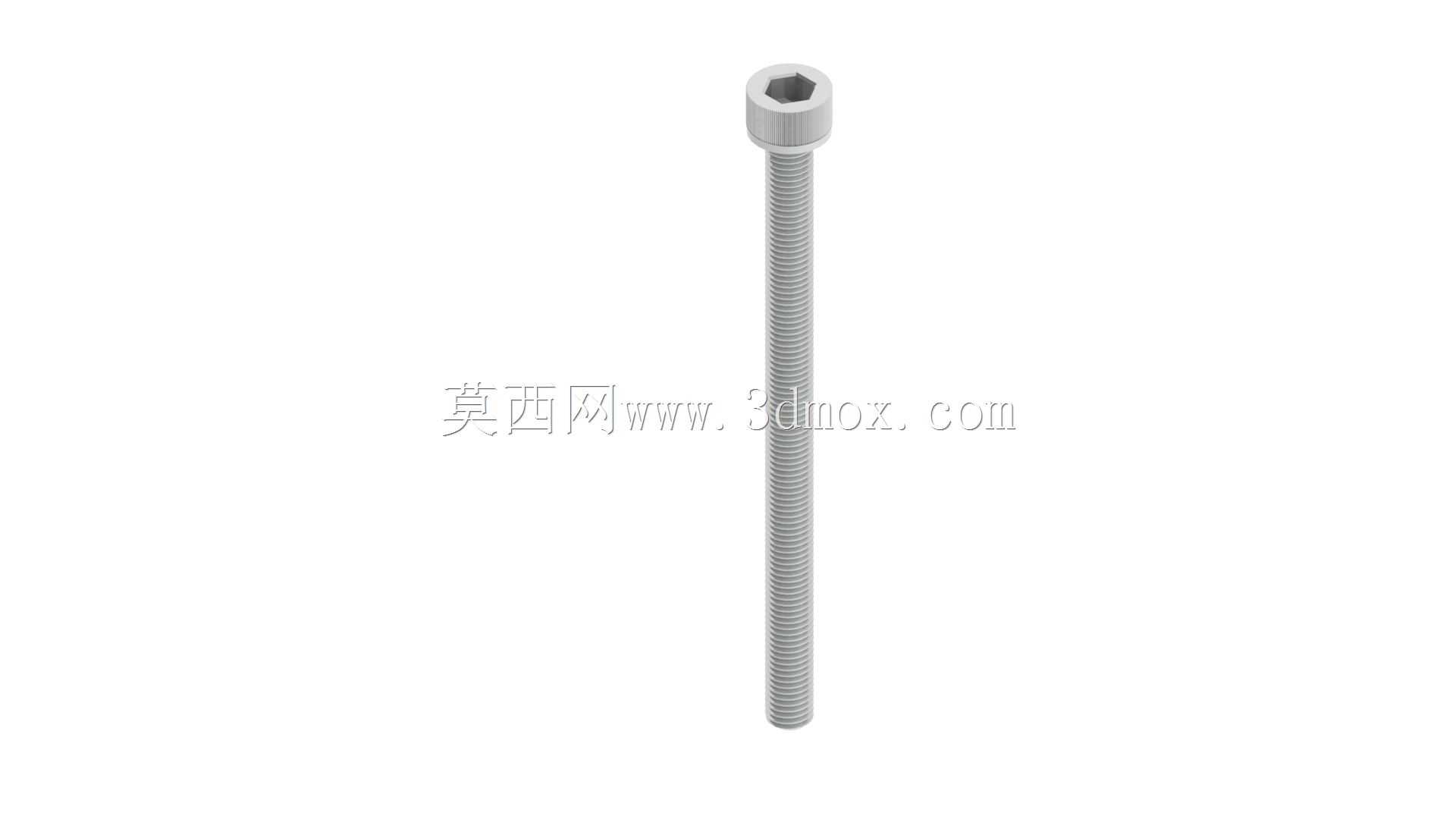

75mm长内六角驱动镀锌M5紧固螺钉

　　在各类机电设备组装、工装夹具搭建、非标自动化设备调试的现场，这类长规格内六角圆柱头螺钉的使用频率远超普通短规格紧固件，很多需要跨多块板件叠装、深腔位置锁紧的场景，常规长度的螺钉根本无法满足贯穿连接的需求，75mm的公称长度刚好适配总叠厚在60mm到68mm之间的多组件连接工况，预留出的啮合长度能保证螺纹副的锁紧力达到8.8级紧固件的标准要求，不会因为啮合牙数不足出现滑牙、脱开的失效问题。

　　从结构设计的角度看，这款螺钉采用内六角驱动的形式，本质是为了适配狭窄安装空间的锁紧需求——外六角螺钉需要套筒在头部周围预留足够的旋转避让空间，而内六角驱动只需要将六角扳手从轴向插入头部的沉孔内即可施加扭矩，在设备内部的深槽、侧壁安装位、被周边结构件包围的连接点上，这种驱动形式的操作可达性是外六角、十字槽螺钉无法比拟的，尤其是在设备后期维护拆卸时，不用大范围拆除周边遮挡的管线、辅件就能完成螺钉的松紧操作，能大幅降低现场运维的工作量。

　　表面镀锌的处理工艺，是这类通用紧固件最常见的表面防护方案，镀锌层能在螺钉基体表面形成一层钝化保护膜，隔绝空气中的水汽、盐分与碳钢基体的直接接触，在普通室内设备、常规工业环境下能提供足够的防锈能力，避免因为螺钉锈蚀导致的拆卸困难、连接强度下降问题，同时镀锌层的表面摩擦系数相对稳定，在按标准扭矩锁紧时，能保证预紧力的离散度控制在合理范围内，不会因为表面摩擦系数波动出现预紧不足或者过扭断裂的问题。

　　从安装边界来看，这款M5规格的螺钉，螺纹大径严格控制在5mm的公差范围内，配套的安装过孔推荐采用5.2mm到5.5mm的直径，既能保证螺钉顺利穿过孔位，又不会因为间隙过大导致连接组件出现错位偏移；头部的圆柱头外径在8.5mm左右，对应的沉头孔安装位需要加工出直径9mm、深度5mm的沉台，才能保证螺钉锁紧后头部端面与安装面齐平，不会突出安装面干涉周边运动部件的行程。在实际选型时需要注意，这类长规格螺钉的杆部是全螺纹结构，从头部下方一直到螺杆末端都加工有连续螺纹，在连接带通孔的组件时，不需要额外考虑光杆段的长度匹配问题，只要总贯穿长度不超过螺钉公称长度减去啮合长度的数值，就能顺利完成安装。

　　在实际的结构设计场景中，这类长螺钉经常被用在设备护板的长距离连接、线性导轨的侧装固定、气动元件的叠装锁紧、电控箱内部安装梁的拼接等位置，相比采用拉杆加螺母的连接形式，单头螺钉的锁紧操作只需要在一侧完成，能大幅减少安装时的操作空间需求。建模时需要注意螺纹部分的收尾结构处理，靠近螺钉末端的螺纹会有不完整的收尾牙型，这部分的长度大概在1.5倍螺距左右，在做干涉检查时不能把这部分当成完整螺纹计算啮合长度，否则会出现实际安装时无法拧到设计深度的问题。另外内六角驱动孔的深度需要严格匹配标准扳手的插入长度，孔深太浅会导致扳手插入量不足，锁紧时容易出现打滑拧花内孔的问题，孔深过深则会削弱螺钉头部的结构强度，在大扭矩锁紧时可能出现头部断裂的失效情况。

　　很多刚入行的结构设计师在选型这类长螺钉时，容易忽略螺杆的直线度公差，长径比超过15倍的细长螺钉，如果直线度超差，在穿过长通孔时会出现卡滞、无法穿入的问题，这款螺钉的长径比刚好在15:1的临界值，生产时会通过冷镦后的校直工序保证杆部直线度，满足自动化装配线的自动送钉需求，在采用自动锁螺丝机的批量装配场景中，这类经过校直的螺钉能大幅降低卡钉、送料失败的概率，提升批量装配的效率。镀锌层的厚度也需要匹配对应的使用场景，普通室内环境采用8μm以上的镀锌层即可满足防锈需求，如果是在湿度较大的车间、或者有少量腐蚀性气体的环境，需要选择镀锌层厚度在12μm以上的产品，或者搭配钝化处理提升耐蚀能力。
