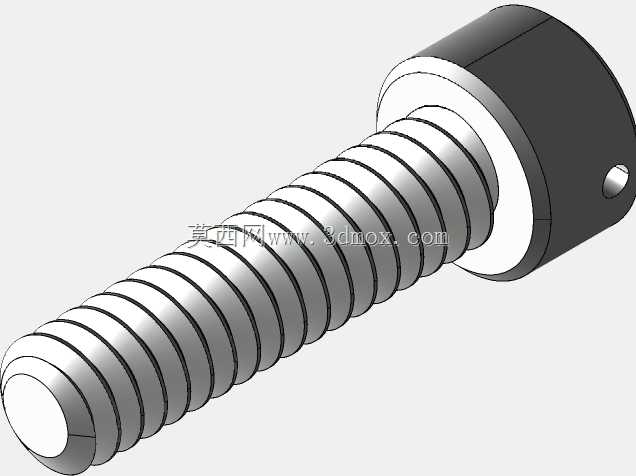

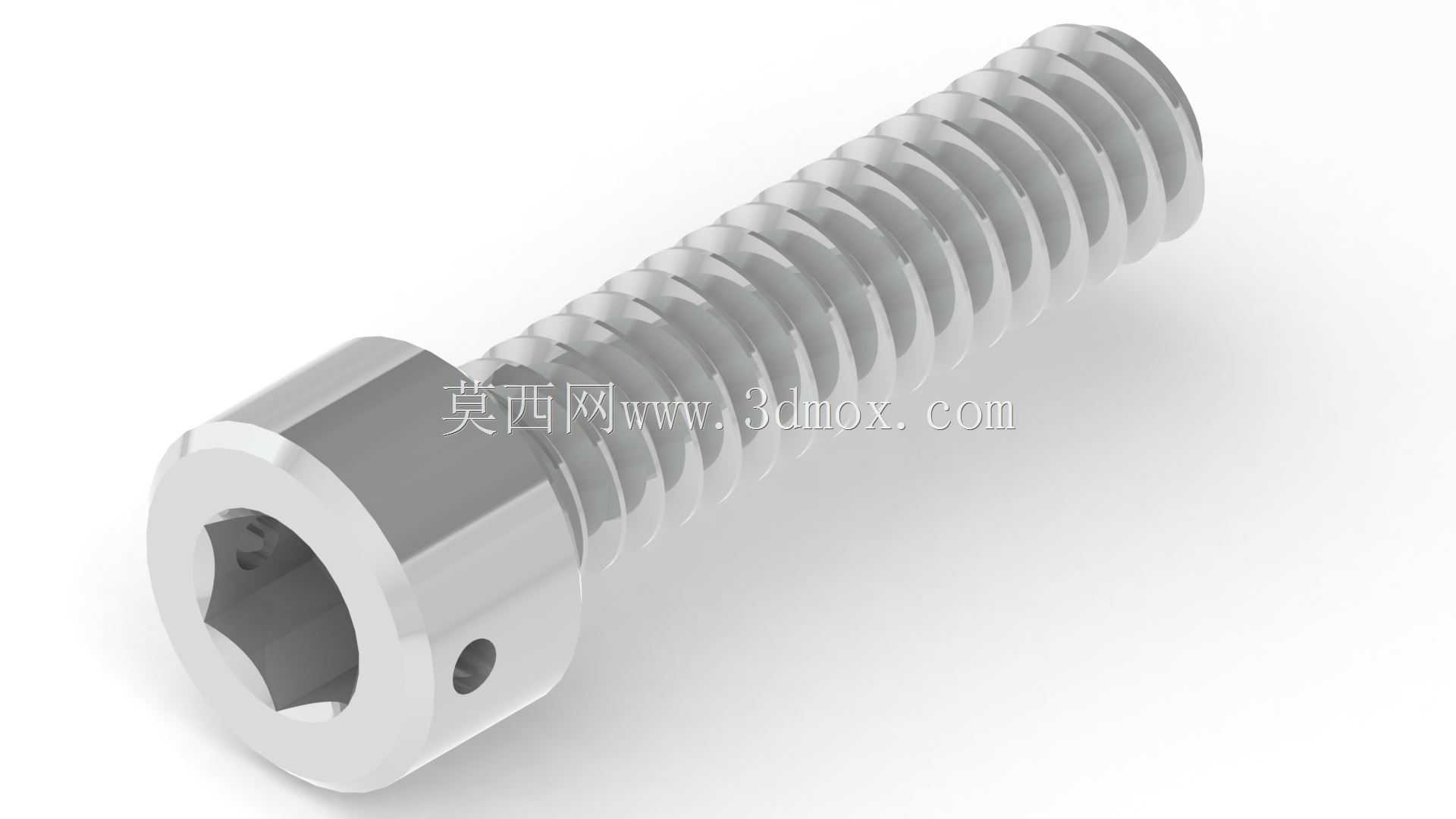

带钢丝锁孔内六角圆柱头紧固螺钉

　　日常做非标设备结构设计时，经常会遇到振动工况下的紧固件防松需求，尤其是户外作业设备、持续往复运动的机构、高速运转的传动组件位置，普通螺纹连接在交变载荷持续作用下很容易出现预紧力衰减、螺纹副松脱的问题，轻则导致机构定位偏移、运行异响，重则会引发部件脱落、设备停机甚至安全事故。这款带钢丝锁孔的内六角头螺钉，就是针对这类有可靠防松要求的连接场景设计的，和普通内六角圆柱头螺钉相比，它在螺钉头部的圆柱侧壁加工了径向贯通的小孔，这个小孔就是专门用来穿设防松钢丝的结构。实际装配使用时，会将同组多个相邻螺钉的锁孔用钢丝按特定方向串联绷紧，利用钢丝的牵拉约束作用，阻止螺钉在振动过程中发生回转松退，这种机械防松方式的可靠性远高于摩擦式防松，

　　不会因为温度交变、载荷冲击出现防松失效的问题，在航空航天装备、重型工程机械、轨道交通部件、矿山作业设备这类对连接可靠性要求极高的领域应用非常普遍。从结构设计细节来看，这款螺钉的头部采用标准内六角驱动形式，和同规格普通内六角螺钉的安装工具完全通用，不需要额外配置特殊的拧紧工装，现场装配时可以直接使用标准内六角扳手施加拧紧力矩，头部的支承面尺寸也符合常规内六角螺钉的安装边界，不需要在被连接件上加工特殊的沉孔结构，能够直接适配现有标准的安装孔位，替换同规格普通螺钉时不需要对原有连接结构做额外修改，设备改造成本很低。螺钉头部的锁孔位置经过精准计算，既保证穿丝操作有足够的操作空间，又不会因为开孔过度削弱螺钉头部的结构强度，

　　在施加额定拧紧力矩时不会出现头部开裂、变形的问题；螺纹部分采用标准统一螺纹规格，牙型精度满足通用紧固件的公差要求，和对应规格的内螺纹孔配合时能够获得均匀的牙面接触应力，保证足够的连接预紧力。选型使用时需要注意，这款螺钉的有效螺纹长度适配3/4英寸厚度范围内的被连接件，安装时要保证螺钉穿过被连接件后有足够的螺纹啮合长度，避免出现螺纹啮合不足导致的连接失效；穿设防松钢丝时要注意钢丝的穿绕方向，必须保证钢丝对每个螺钉的牵拉方向都和螺钉的拧紧方向一致，这样当螺钉有松退回转趋势时，钢丝会被进一步拉紧，反而阻止螺钉转动，如果穿绕方向错误，不仅起不到防松作用，反而会加速螺钉的松脱。另外在三维建模过程中，

　　这类带特殊结构的紧固件需要重点关注几个关键尺寸的准确性：首先是内六角驱动槽的对边尺寸和深度，要和标准扳手的尺寸匹配，避免出现扳手无法插入或者配合间隙过大导致拧滑的问题；其次是头部侧壁锁孔的直径和位置，要保证同组相邻螺钉安装到位后，锁孔的位置能够对齐，方便钢丝顺利穿过，不会出现孔位错位无法穿丝的情况；还有螺钉头部的外圆直径和支承面的平面度，要保证拧紧后螺钉头部和被连接件表面能够均匀贴合，避免出现偏载导致的应力集中。和其他防松螺钉形式相比，这种钢丝锁孔式的内六角螺钉还有一个明显的优势，就是防松状态可以直接目视检查，日常设备巡检时只需要观察钢丝是否断裂、松弛，就能快速判断螺钉的连接状态，不需要逐个复检螺钉的拧紧力矩，大幅降低了设备维护的工作量，尤其适合安装位置分散、巡检路径长的大型设备使用。在做装配仿真时，还要注意预留出钢丝穿绕和弯折的操作空间，不能在螺钉头部周围布置过高的凸台或者其他结构件，否则会导致现场装配时钢丝无法顺利穿入锁孔，也会给后期维护更换螺钉带来操作障碍。
