十字槽沉头自钻自攻螺纹紧固件

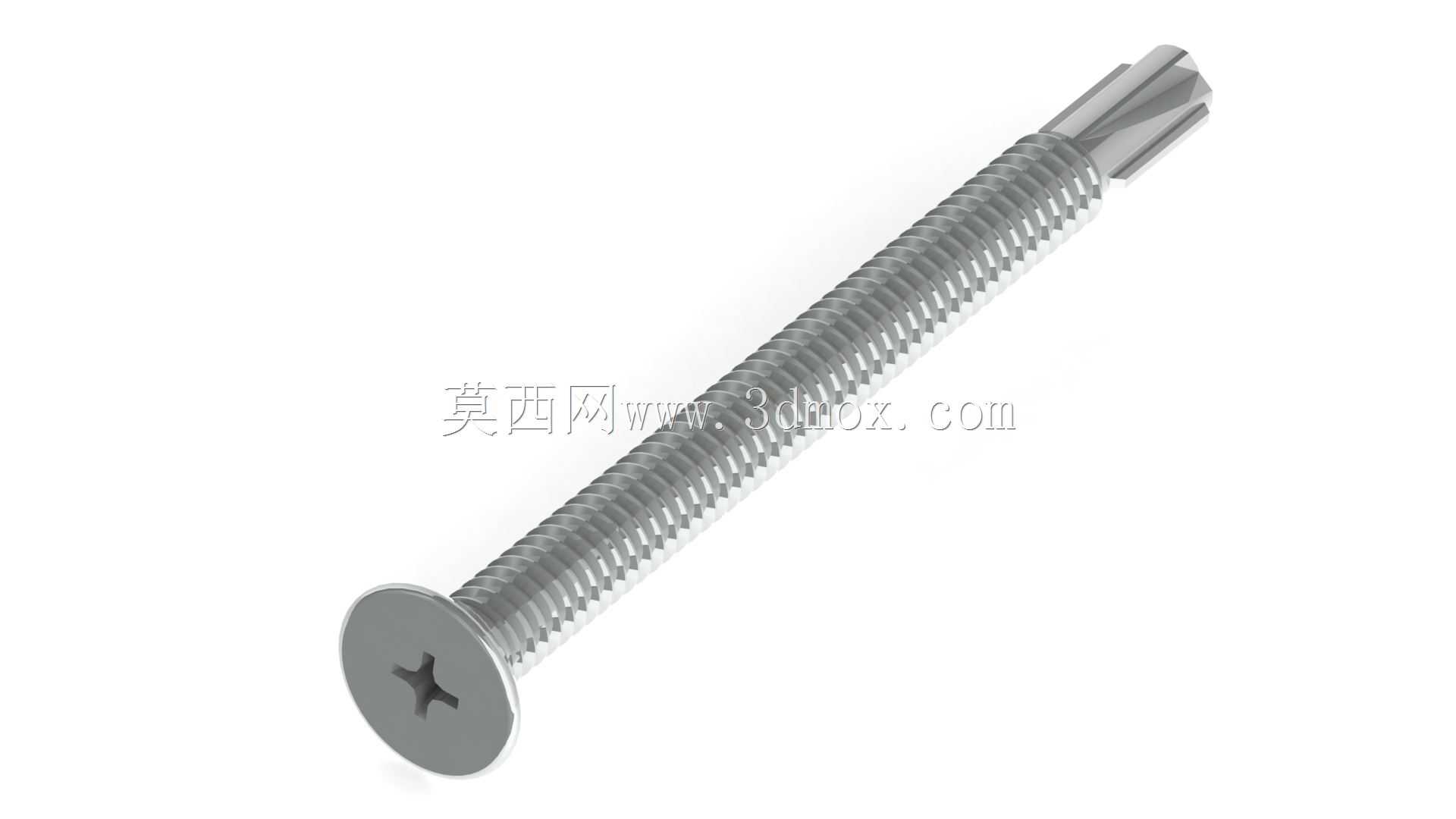

　　在轻钢结构现场拼装、机电管线支吊架固定、薄金属板材拼接这类需要快速完成连接的施工场景里，这类带钻尾的十字沉头螺钉是一线装配人员最常选用的紧固件之一，它省去了预先钻孔、攻丝的多工序操作，能直接通过端部的钻削结构在基材上一次完成钻孔、攻丝、锁紧的全流程，大幅压缩现场装配的作业时长，尤其适合高空作业、狭小空间内无法携带多类钻孔攻丝工具的工况。从结构设计逻辑来看，这款螺钉的头部采用沉头 countersunk 构型，装配完成后头部可以完全沉入被连接件的沉孔内，不会在连接表面形成凸起，既能够避免突出的头部剐蹭周边管线或操作人员，也能满足装饰面、设备外板面等对连接平整度有要求的装配场景，头部的十字槽构型适配市面上最通用的十字型旋具，

　　作业时不需要配备特殊批头，现场工具适配性极强，哪怕是普通的手动十字螺丝刀也能完成小扭矩工况下的锁紧操作。端部的钻尾结构是这款螺钉的核心功能部分，对应特定规格的钻孔直径，在旋入过程中钻尾先接触基材，借助轴向压力和旋转扭矩在薄钢板、铝合金型材、轻质龙骨等基材上切出适配螺纹底径的孔洞，后续的螺纹段直接在孔壁上挤压成型适配的内螺纹，不需要额外搭配螺母或者预制内螺纹，整个连接过程不需要二次对位，也不会出现螺纹错牙、底孔不匹配导致的锁附失效问题。螺纹段采用的是粗牙自攻螺纹构型，牙型角度和螺距经过匹配优化，在旋入过程中对基材的挤压变形量控制在合理区间，既能够保证足够的螺纹啮合咬合力，也不会因为挤压应力过大导致薄基材出现开裂、鼓包的问题，

　　针对1/4英寸公称直径、20牙每英寸的螺纹规格，其适配的基材厚度范围覆盖常见的0.8mm到3mm薄金属板，也可用于硬质木材、复合板材的连接作业，在轻钢龙骨隔墙施工、通风管道法兰拼接、电气柜箱体面板固定、户外广告牌框架组装等场景下都能稳定发挥连接性能。从安装边界尺寸来看，这款螺钉总长为3英寸，沉头头部的锥角为标准90度，设计沉孔时需要匹配头部直径和锥角参数，保证沉孔深度刚好容纳整个头部，避免头部突出或者沉孔过深导致头部沉入量过大降低锁紧力；钻尾部分的长度对应3号钻头规格，钻孔深度余量需要超过钻尾总长度，保证螺纹段能够完全啮合入基材内部，避免出现钻尾未完全钻透基材导致螺纹无法有效咬合的问题。在实际选型使用时，

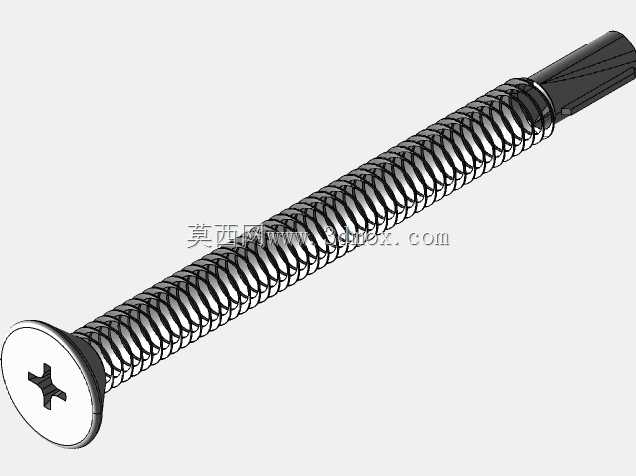

　　需要注意被连接件的总厚度不能超过螺钉有效啮合长度的范围，要保证至少有不低于3倍螺纹公称直径的长度拧入底层基材，才能达到设计要求的拉拔力和抗剪切性能；旋紧扭矩需要匹配螺钉的材质强度，避免扭矩过大导致十字槽打滑拧花、或者螺杆断裂的问题，针对不同材质的基材，也可以搭配对应的防松垫圈使用，在长期受振动的工况下提升连接的防松性能。建模过程中需要重点还原几个关键结构的细节：沉头头部的锥面角度、十字槽的槽深和槽型轮廓、螺纹段的牙型轮廓和螺距精度、钻尾部分的切削刃角度和排屑槽结构，这些细节直接决定了模型在后续装配仿真、干涉检查时的准确性，比如在做整机装配的孔位匹配时，沉头的锥角如果建模有偏差，就会出现装配后头部和沉孔无法贴合、或者模型干涉报错的问题；钻尾部分的外形如果还原不到位，在做装配工艺模拟时就无法准确呈现钻孔过程的运动轨迹。另外，螺纹部分的建模不需要做过度的细节简化，要保证牙顶、牙底的圆角参数符合实际产品的工艺特征，这样在做有限元受力分析时，才能准确模拟螺纹啮合处的应力分布，避免因为模型细节缺失导致应力计算结果出现偏差，给后续的结构强度校核带来误导。
