7/16-20螺纹锁销式硬质合金刀片架结构

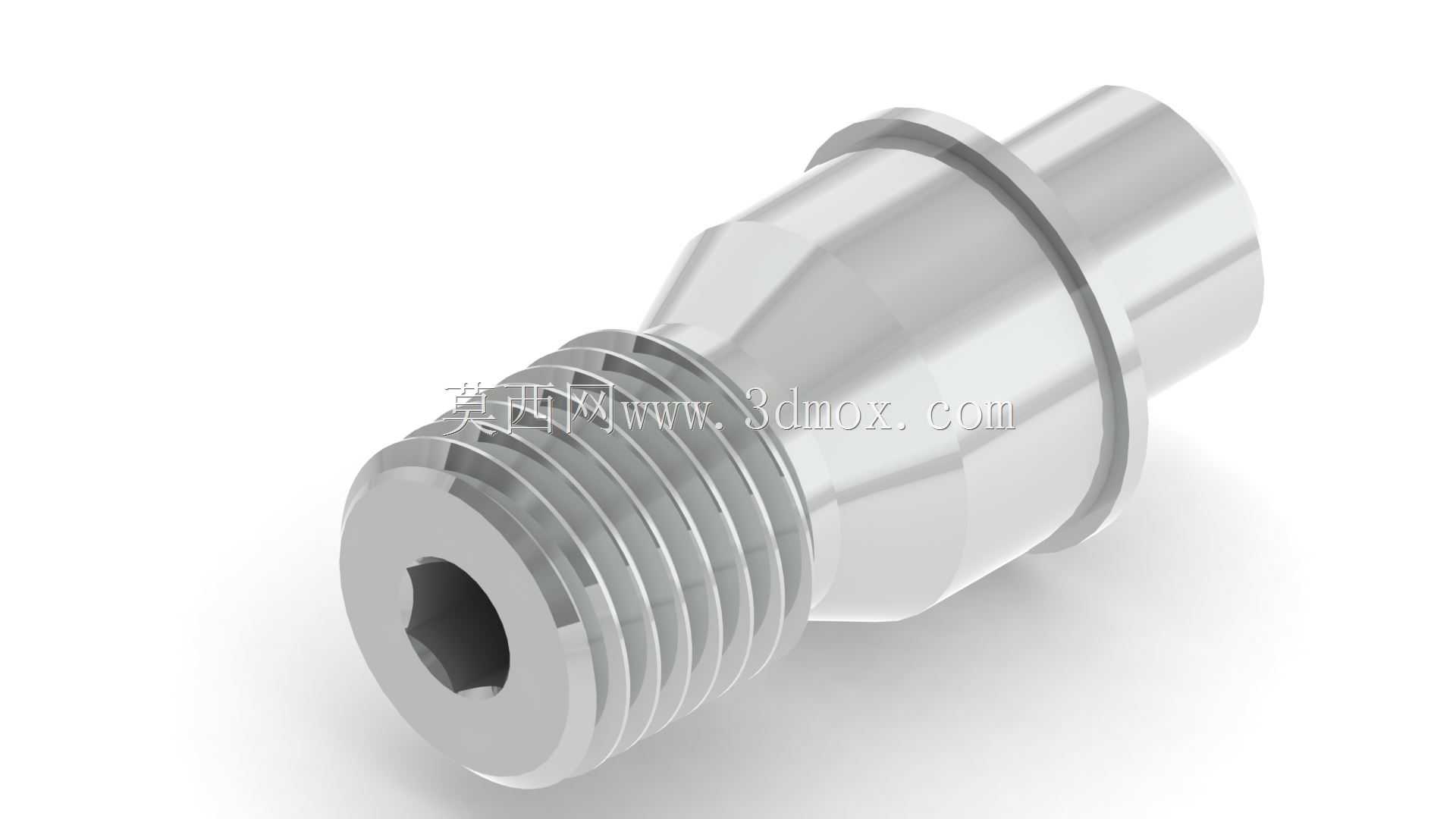

　　在数控车削、铣削加工的日常工况里，刀片架是连接刀杆与可转位硬质合金刀片的核心承载部件，这款固定螺钉锁销式的硬质合金刀片架，主要适配小规格内孔加工、端面精车工序的刀片装夹需求，在小型精密车床、走心机的刀位布局中应用十分广泛。不同于常见的压板式刀片固定结构，这款刀片架采用锁销配合侧面固定螺钉的锁紧方式，锁紧力直接作用在刀片的定位孔周边，避免了压板结构占用切削空间的问题，在小直径内孔加工时能给切屑留出更充足的排出通道，减少切屑缠绕刀体的概率。从结构设计逻辑来看，这款刀片架的主体采用阶梯轴式布局，带外螺纹的一端为安装连接端，7/16-20的统一螺纹规格是美标机加工领域的常用连接尺寸，适配多数标准小型刀杆的内螺纹安装孔，

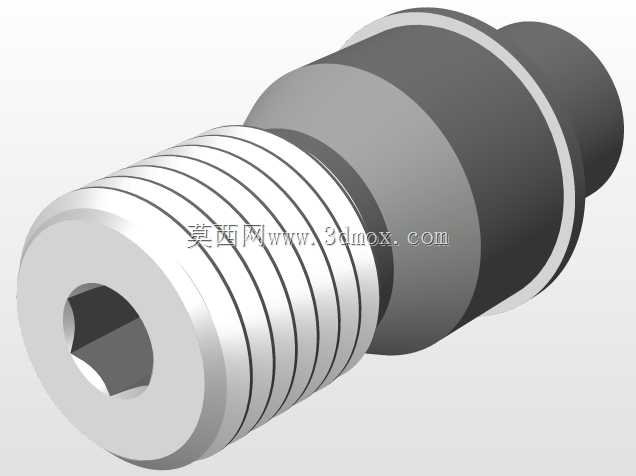

　　螺纹段的长度经过匹配计算，拧紧后能保证足够的螺纹啮合扣数，承受切削过程中的径向切削力与轴向进给力时不会出现松动位移。螺纹段末端设计的内六角孔，是安装时的拧紧受力位，使用标准内六角扳手即可完成装拆，无需定制专用工具，适配车间常规工具配置。中间的锥面过渡段并非单纯的外形美化结构，锥度设计一方面可以在安装时起到导向定位作用，让刀片架与刀杆安装面贴合时自动找正同轴度，减少安装后的径向跳动误差；另一方面锥面结构能提升整体的抗扭刚度，在断续切削的冲击载荷下，应力不会集中在轴肩直角位置，降低长期使用后出现断裂的风险。靠近刀片安装端的凸缘结构，是安装时的轴向定位面，拧紧螺纹时该端面与刀杆端面紧密贴合，承受切削过程中的轴向冲击力，

　　保证刀片架的轴向位置精度不会因为进给抗力出现偏移。刀片安装端的内孔与锁销结构，严格匹配对应规格硬质合金刀片的定位尺寸，锁销与刀片孔的配合间隙控制在微米级，保证刀片装夹后不会出现错位，固定螺钉从侧面穿入后顶紧锁销，将刀片牢牢压在定位面上，锁紧过程中不会对刀片产生额外的侧向挤压力，避免硬质合金刀片因为装夹应力出现崩裂。从安装边界尺寸来看，这款刀片架的最大外圆直径适配的刀杆安装孔尺寸有明确的适配范围，安装后伸出刀杆的长度经过优化，既保证足够的刀片装夹空间，又尽可能缩短悬伸长度，提升切削时的整体刚性，减少切削振纹的产生。在实际加工应用中，这类刀片架主要搭配硬质合金涂层刀片使用，适配钢件、不锈钢、有色金属零件的精加工工序，

　　因为锁销式结构的刀片更换速度快，松开侧面固定螺钉即可快速转位或者更换刀片，无需重新调整整个刀架的位置，能有效缩短批量加工中的换刀辅助时间。设计过程中对各部位的倒角与圆角都做了工艺性处理，所有锐边都做了倒钝处理，避免安装时划伤操作人员，同时也减少热处理过程中的应力集中问题，提升零件的整体使用寿命。表面的光洁度处理也兼顾了切削场景的需求，光滑的表面不容易粘附切削液与切屑残渣，日常清理维护更加方便，也能减少切削液对基体的腐蚀。不同于大规格重型切削用的刀片架，这款小尺寸螺纹连接的刀片架更适合精密加工场景，对各部位的形位公差要求更高，安装端螺纹与刀片定位孔的同轴度、定位端面与轴线的垂直度都有严格的控制要求，这些公差直接决定了装夹后刀片的跳动精度，最终影响加工零件的表面质量与尺寸精度。在三维建模过程中，这类零件需要重点关注螺纹段的牙型尺寸、锁销孔与螺钉孔的位置度、锥面过渡段的角度公差，这些细节如果建模时出现偏差，后续加工出的实物就会出现装夹适配性问题，要么无法拧入标准刀杆，要么装夹刀片后出现定位偏差。
