带减振衬套的U型管夹紧固组件

　　在商用车底盘管路排布、工业液压站管线布设、暖通制冷管道支撑这类存在持续振动的工况里，普通刚性U型螺栓直接夹持金属管路时，很容易因为设备运行产生的持续微幅振动，出现螺栓松动、管壁磨损压痕甚至管路疲劳开裂的问题，这款带减振衬层的U型紧固组件，就是针对这类痛点做的结构优化设计。从实际使用场景来看，它既可以用在柴油发动机周边的燃油管、冷却水管固定位，抵消发动机怠速和工况切换时的振动传递，也能适配车间压缩空气管路、液压系统高压油管的架空支撑，避免管路和安装支架之间的硬接触摩擦，甚至在户外光伏支架的线缆穿管固定、小型通航设备的油路排布中，也能通过自身的缓冲结构降低风振、设备运行振动对管路连接可靠性的影响。

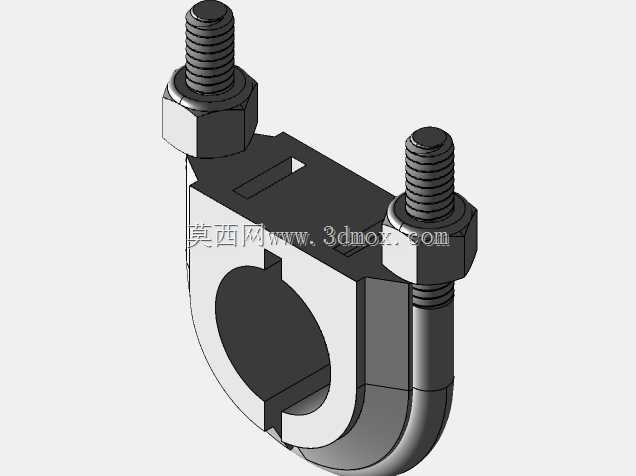

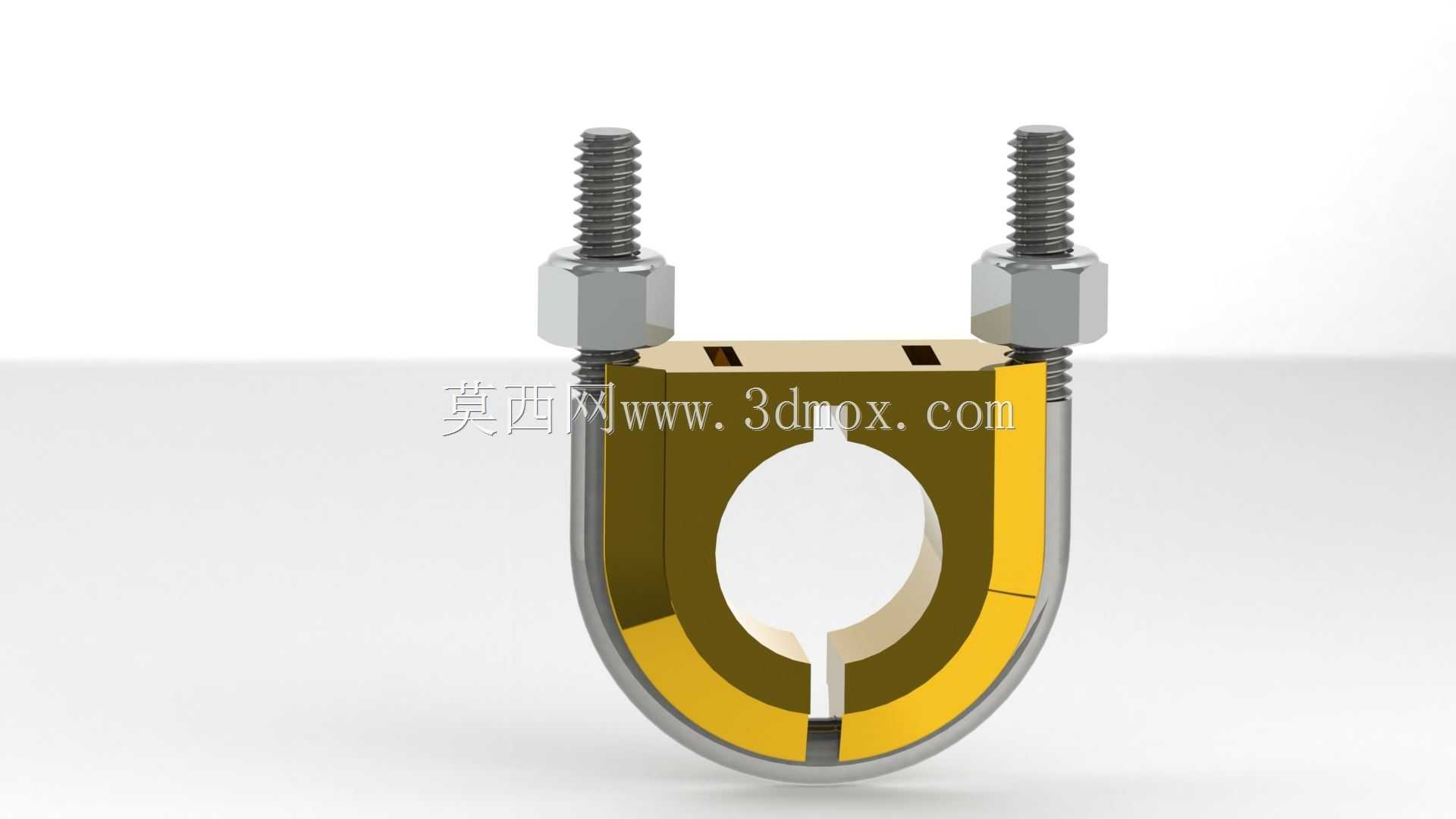

　　结构设计上，这款组件没有采用传统U型螺栓搭配平垫片的简单组合，而是在U型弯的内侧嵌套了开缝式的弹性衬套，衬套采用半包覆结构，开口位置正对U型螺栓的两个螺杆侧，安装时可以直接从管路侧方卡入，不需要从管路端部穿套，适配已铺设完成的管路加装改造需求。衬套的内外层做了硬度区分，和金属U型螺栓接触的外层硬度稍高，能保证夹持力传递的稳定性，避免长期受压出现衬套蠕变移位；和管路外壁接触的内层硬度更低，具备一定的压缩回弹量，既能填充管路和夹体之间的装配间隙，又能在振动发生时通过自身形变吸收冲击能量，阻断振动在管路和支架之间的传递路径。两端的六角螺母采用了标准粗牙螺纹，和U型螺杆的配合公差控制在6H/6g级，既保证了足够的锁紧力，又方便现场用普通扳手完成装配，不需要专用工具。

　　安装边界方面，这款组件的核心夹持尺寸适配公称直径20mm到50mm区间的常规管路，U型螺杆的直径根据夹持管径做了匹配，最小规格螺杆直径6mm，最大规格螺杆直径12mm，能满足不同压力等级管路的夹持力需求。衬套的轴向宽度比U型螺栓的弯部宽度宽出2mm，安装后衬套两端会略微超出金属夹体，避免金属边缘直接切削磨损管路外壁的防腐层或者保温层。安装时需要注意，两个螺母的锁紧扭矩要控制在对应螺杆直径的推荐扭矩区间，不能过度锁紧导致衬套被完全压死失去缓冲能力，一般以衬套被压缩15%-20%的厚度为宜，这时候既能保证管路不会在夹体内窜动，又能保留足够的弹性变形空间吸收振动。和普通刚性U型管夹相比，这款带减振结构的组件不需要额外在管路上缠绕橡胶垫做缓冲，装配效率提升明显，同时衬套和U型螺栓做了卡合定位，不会在长期使用中出现衬套移位、脱落的问题，在振动工况下的紧固件防松性能也更优异，能减少后期运维的紧固频次，降低管路磨损泄漏的风险。

　　从建模逻辑来看，设计时优先保证了U型弯的圆弧度和衬套的贴合度，U型弯的内圆弧半径比衬套的外圆弧半径大0.1mm，既方便衬套的装配嵌入，又不会出现过大的配合间隙导致夹持时衬套变形不均。螺杆部分的螺纹收尾做了退刀槽处理，避免螺母拧到根部时出现螺纹卡滞，衬套的开口缝隙宽度控制在3mm，既能满足侧装卡入管路的需求，又不会因为开口过大导致夹持时衬套张开量超标影响抱紧力。整个组件的所有棱角都做了R0.5以上的圆角处理，没有尖锐的切削边，避免安装过程中划伤操作人员，也防止划伤管路表面的防护层。在做管路排布设计时，这类减振U型夹的安装间距要比普通刚性管夹缩短15%左右，因为衬套存在一定弹性，适当加密支撑点能更好地控制管路的振动振幅，尤其是在管路靠近泵体、发动机这类振动源的位置，第一个支撑夹的安装位置距离振动源的连接端要控制在150mm到200mm区间，能最大化发挥减振衬套的隔振效果，避免振动沿管路长距离传递引发其他位置的连接件松动。
