钢制托利球形密封端盖结构设计

　　在流体输送管路系统、承压容器端部以及各类需要球面密封衔接的工业场景中，这类球形端盖的应用覆盖了化工管路、给排水系统、小型承压罐体、暖通管路等多个工程领域，区别于平盖结构的硬密封衔接形式，球面结构的端盖能够在安装对位存在微小偏差时，依靠球面的自适应贴合特性补偿安装误差，降低对接面的加工精度要求，同时提升密封面的接触应力均匀性，减少长期运行过程中因管路振动、温度形变带来的密封失效风险。

　　从实际使用功能来看，这款球形端盖主要用于托利管路系统的端部封堵，或是作为管路检修段的可拆卸密封封头，在管路需要临时截断、设备端侧需要封闭防护时，依靠球面与对接管件内锥面或球面座的贴合实现静密封，钢制的基材选择适配了常规工业场景下的介质耐受需求，可兼容水、常规油气、弱腐蚀性流体等多种输送介质，相比铸铁材质的端盖，钢制件的抗冲击性能更优，在管路存在水锤冲击、外部磕碰的工况下不易出现碎裂问题，适合在厂区管路、户外架设管路这类存在外力扰动风险的场景使用。

　　设计过程中首先围绕密封贴合的核心需求确定球面曲率，48度的球面锥角匹配对应规格托利管的对接座角度，保证安装后球面与对接座的接触环带宽度控制在合理区间，既不会因接触面积过大导致安装预紧力需求过高，也不会因接触环带过窄导致密封比压不足出现渗漏。端盖的外缘设置了多层环形凸台结构，最外侧的凸台作为安装限位结构，在端盖压入对接座时能够抵靠在管件端面，避免安装过度导致球面贴合位置偏移，内侧的环形槽可适配密封圈的加装，在需要更高密封等级的工况下，可在槽内嵌入O型橡胶密封圈，实现金属硬密封加橡胶软密封的双重密封结构，满足不同压力等级的使用需求。

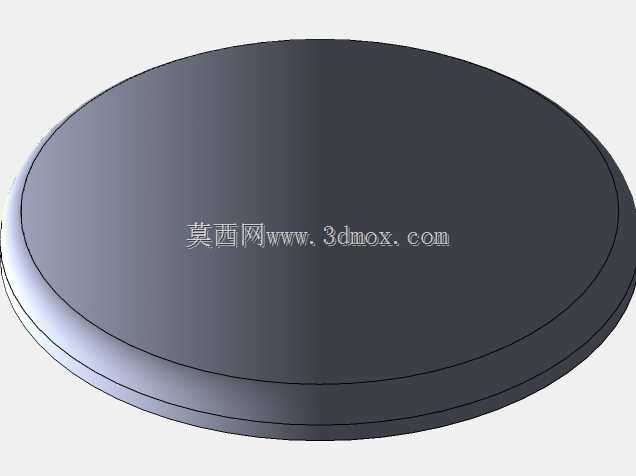

　　尺寸边界上，这款端盖的主体直径为100mm，整体厚度控制在适配常规托利管安装的尺寸范围内，背部的平面结构可作为安装时的受力面，方便使用压装工具或敲击工具将端盖平稳压入对接位，不会因受力不均导致球面刮花影响密封效果。端盖的边缘做了小尺寸的倒角处理，一方面是去除机加工后的锐边毛刺，避免安装过程中划伤操作人员或是割伤对接管件的密封面，另一方面倒角能够在安装时起到导向作用，让端盖更容易对准对接座的内孔，降低现场安装的对位难度，尤其是在高空管路安装、狭小空间检修这类操作空间受限的场景下，导向倒角能够大幅缩短安装对位的时间，提升施工效率。

　　从建模逻辑来看，整个零件的结构以回转体特征为核心，首先绘制截面轮廓线，通过回转命令生成主体的球面与基体结构，之后通过拉伸切除生成外缘的环形凸台与密封槽结构，最后对边缘锐边做倒角处理，所有特征的尺寸公差都围绕密封面的配合要求设置，球面的轮廓度公差控制在合理范围内，保证加工后球面的圆度符合贴合要求，不会出现局部凸起或凹陷导致密封面存在间隙。相比焊接式的封头结构，这种可拆卸的球形端盖不需要动火作业，在管路后期需要检修、疏通、扩展支路时，只需要将端盖从对接座中拔出即可开放管路端口，操作过程不需要破坏原有管路结构，检修完成后重新压装即可恢复密封，大幅降低了管路运维的成本，尤其适合在需要频繁开启端部的管路段使用。

　　在实际选型匹配过程中，需要注意端盖的球面角度必须与对接托利管的座面角度完全一致，角度偏差会导致接触环带偏移，出现局部接触应力过大、其余位置密封比压不足的问题，直接影响密封效果；同时钢制端盖的表面粗糙度需要满足密封要求，球面部分不能有明显的加工刀痕、凹坑、锈蚀等缺陷，否则即使安装到位，介质也会顺着表面缺陷的缝隙渗漏。在长期使用过程中，需要定期检查端盖的贴合位置是否存在渗漏，若出现渗漏可适当增加压装的预紧力，若密封面出现磨损则需要及时更换端盖，避免渗漏扩大引发管路泄压、介质泄漏等问题。这类球形端盖的结构紧凑，安装后不会在管路端部占用过多的外部空间，相比带法兰的平盖结构，整体重量更轻，材料消耗更少，在大批量管路布设的场景下能够有效降低材料成本与安装荷载，适合在轻量化管路系统中推广使用。
