管道式轴流排烟风机结构设计

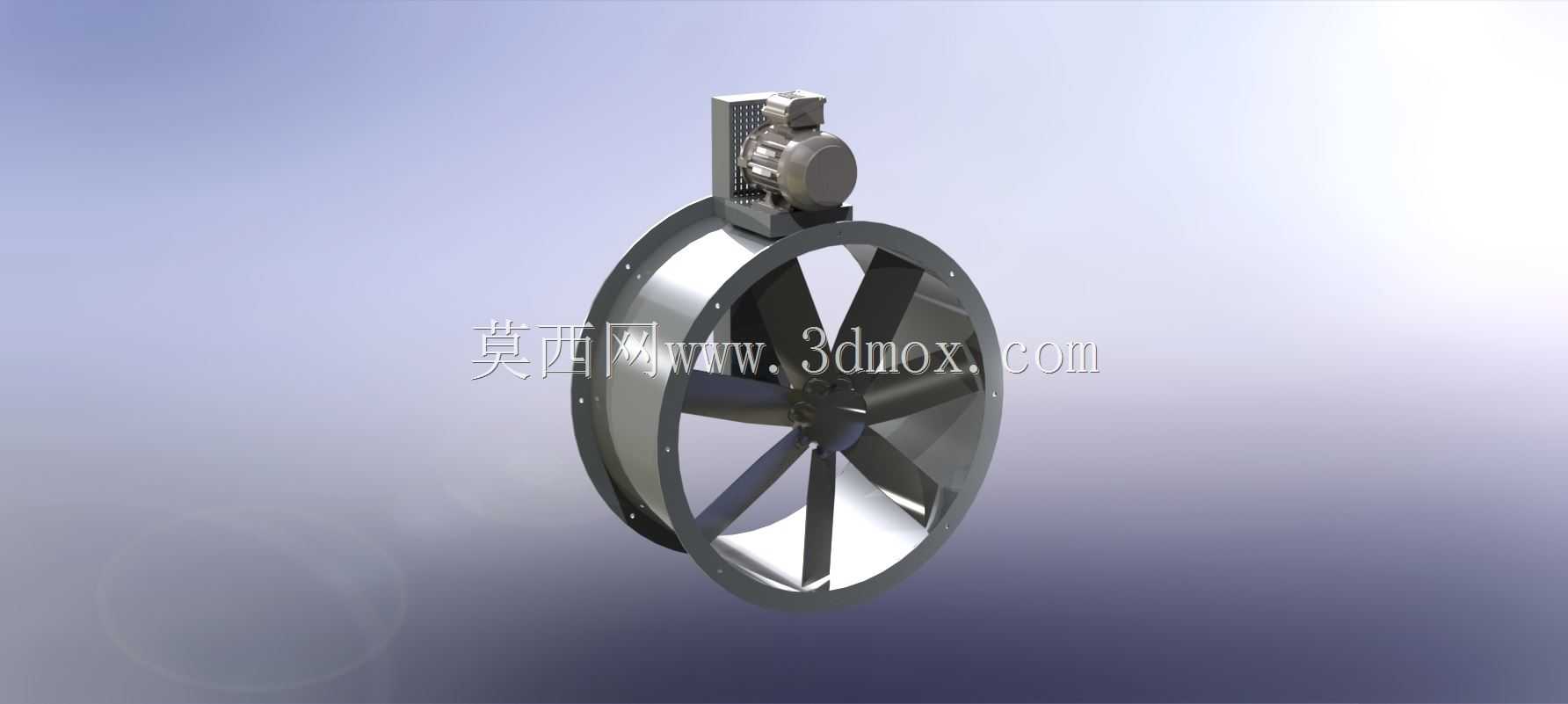

　　这款管道式轴流排烟设备，主要应用于工业厂房、地下车库、商用建筑的消防排烟与日常通风换气场景，在火灾发生时可快速排出通道内的有毒高温烟气，为人员疏散争取有效时间，日常工况下也可承担大空间的空气置换、湿热气体排出的功能，适配中低压、大流量的通风需求。从结构设计来看，整机采用圆筒式法兰对接结构，两端法兰预留标准螺栓安装孔位，可直接与同管径的通风管道进行对接安装，无需额外制作变径转接件，安装时仅需保证法兰面密封垫铺设平整，对称拧紧连接螺栓即可完成固定，大幅降低现场安装的施工难度。叶轮部分采用多叶片等距焊接结构，叶片经过翼型优化设计，在保证结构强度的前提下降低气流通过时的紊流损失，运行时气流沿轴向直进直出，风阻更小，

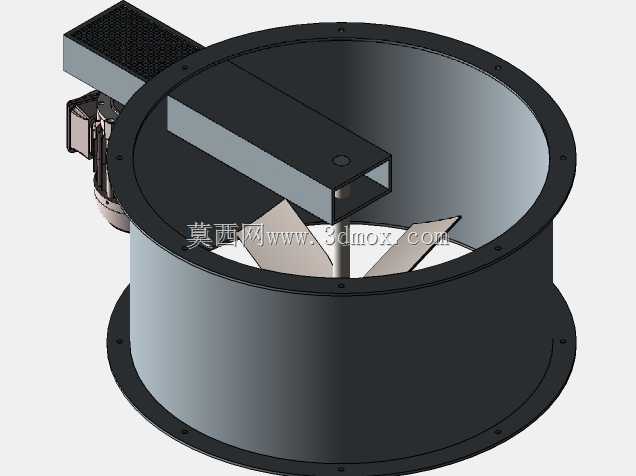

　　同等功率下风量比普通离心式排风设备高出40%左右，适合长距离管道的排风作业。驱动单元采用电机直联结构，电机安装座通过加强筋与风筒本体焊接为一体，安装座上预留电机调节长孔，可在装配时调整电机与叶轮的同轴度，避免运行时出现偏心振动，同时电机外置的结构设计，可避免输送介质直接接触电机绕组，当输送高温烟气时，电机所处环境温度远低于风筒内介质温度，可有效延长电机的使用寿命，降低高温工况下的电机烧毁概率。风筒本体采用镀锌钢板卷制焊接而成，筒壁厚度根据管径匹配对应承重要求，法兰边采用翻边冲孔工艺，整体刚性充足，吊装时可通过风筒外侧的吊耳直接挂装在建筑顶部的吊装支架上，无需额外制作承重托架。在设计边界上，整机安装长度控制在常规管道对接的允许范围内，

　　风筒外径与对应公称通径的管道外径保持一致，安装时不会出现突出管道的结构，不会额外占用管道井或吊顶内的安装空间，叶轮与风筒内壁的间隙控制在合理范围内，既避免运行时叶轮刮蹭筒壁，又尽可能减少间隙漏风损失，提升风机的运行效率。设备进风端与出风端均无额外遮挡结构，气流通过时无多余阻挡，可适配管道内加装防火阀、消音器等配套配件的需求，不会因为自身结构问题影响其他通风配件的安装。从实际使用的角度出发，这类轴流排烟设备的选型需要匹配管道的阻力损失、所需排风量、安装空间的尺寸限制，这款模型的结构完全按照实际工程应用的尺寸比例构建，各个连接部位的尺寸、安装孔位的排布都符合行业通用的安装规范，结构设计人员在做通风系统布置时，

　　可以直接参考该模型的结构尺寸预留安装空间，也可在此基础上根据具体项目的风压、风量需求调整叶片角度、电机功率参数，快速完成适配项目需求的风机结构改型。在日常维护层面，电机外置的结构也方便检修人员直接对电机进行注油保养、轴承更换作业，无需拆解整个风筒与管道的连接，大幅降低后期运维的工作量。叶轮做了整体动平衡校正，正常运行时振动值控制在标准允许范围内，不会对连接的管道产生额外的振动载荷，可减少管道支架的承重设计要求。
