HVAC专用有刷直流电机三维结构

　　这款电机主要面向车载暖通空调系统的送风驱动场景设计，在乘用车、商用车的空调箱总成内，承担驱动离心风轮转动、推动冷热气流循环输送的核心作用，是汽车HVAC系统里直接决定送风风量、噪音表现与运行稳定性的核心动力部件。从实际装车工况来看，这类电机需要长期在-40℃到85℃的环境温度区间内工作，还要耐受车辆行驶过程中的持续振动、机舱内的粉尘与凝露侵蚀，因此结构设计上做了多维度的可靠性考量。

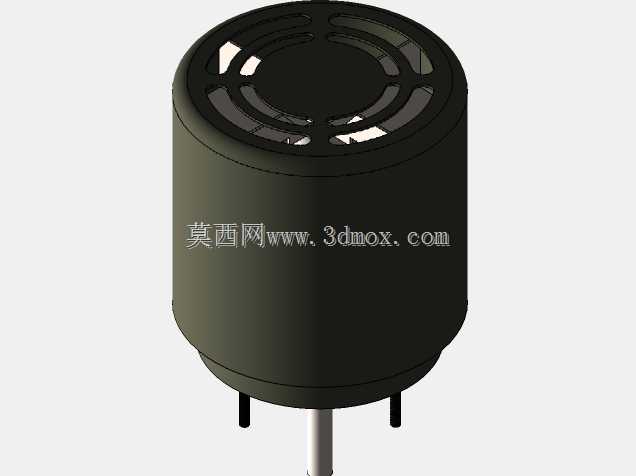

　　从外形结构来看，整机采用圆柱形金属机壳设计，机壳表面做了彩锌钝化处理，既可以提升壳体的防锈耐腐蚀能力，也能通过金属壳体本身形成电磁屏蔽层，降低电机运转时的碳刷换向电磁辐射对车载电控系统的干扰。机壳上端的端盖采用一体化冲压成型结构，端盖上均匀分布多组弧形通风槽，配合内部转子的转动形成自扇冷风道，运转时可以将转子绕组、碳刷组件产生的热量快速通过通风槽排出，避免长期高温运行导致绕组绝缘老化、碳刷异常磨损。机壳下端伸出的输出轴采用铣扁结构设计，与风轮轮毂的安装孔配合时可以传递更大扭矩，避免风轮在启停、变转速工况下出现打滑松脱，输出轴的伸出长度、轴径尺寸完全匹配主流HVAC风轮的安装孔深与孔径，不需要额外做转接加工就可以直接适配常规的空调箱风轮安装位。

　　安装边界方面，这款电机的机壳外径、总长度都严格对标车载HVAC系统的常规安装仓尺寸，机壳下端的两个安装插脚间距符合行业通用的安装孔位标准，装配时直接将插脚卡入空调箱壳体的对应安装卡槽内，配合减震橡胶圈就可以完成固定，不需要额外设计定制安装支架，能够大幅缩短空调总成的开发适配周期。从内部结构的设计逻辑来看，定子采用永磁体贴壁固定结构，磁钢的弧度与充磁方向经过优化，能够在额定转速区间内输出平稳的扭矩，降低转矩波动带来的运转噪音；转子绕组的绕线匝数、线径匹配230V供电工况下的功率输出需求，在4/57HP的额定功率点可以保持1550RPM的稳定转速，刚好匹配HVAC系统最高档位送风时的转速要求，不会因为转速过高导致风轮啸叫，也不会因为转速不足导致送风量达不到设计指标。

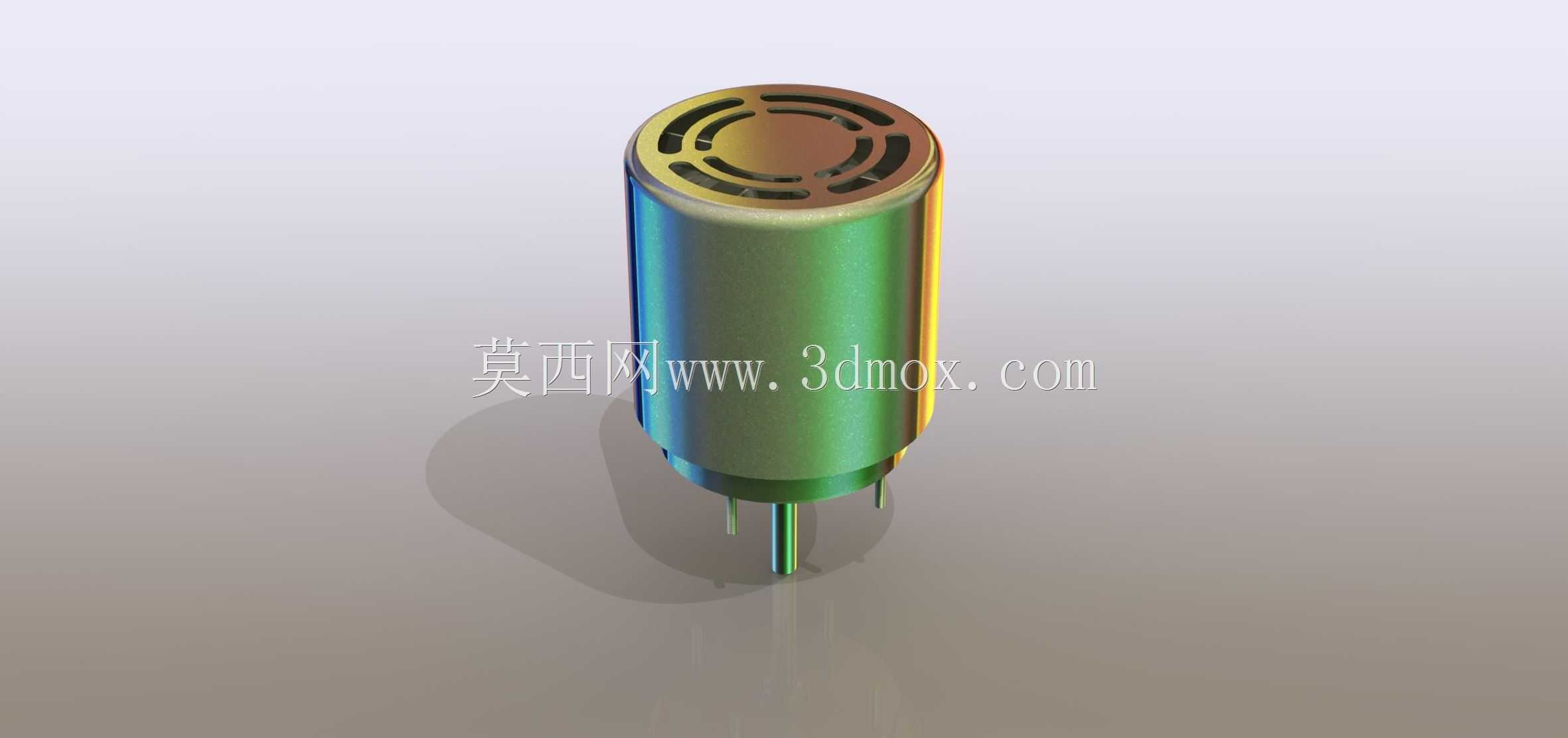

　　碳刷组件的设计上，采用了长寿命耐磨碳刷搭配恒压弹簧结构，弹簧压力经过反复调校，既可以保证碳刷与换向器之间的接触稳定，避免高速运转时出现跳火、转速波动问题，也不会因为压力过大导致碳刷磨损过快，延长整机的免维护使用寿命。换向器表面做了精车加工，圆度公差控制在0.01mm以内，能够保证碳刷与换向器的接触面积始终保持稳定，降低运转时的电火花产生概率，提升长期运行的可靠性。从三维建模的细节还原度来看，模型完整呈现了机壳的通风槽结构、输出轴的铣扁特征、安装插脚的定位尺寸，还有机壳表面的镀层质感，在做HVAC系统的总成装配干涉检查时，可以直接导入装配体验证安装间隙，检查电机与周围风轮壳体、蒸发器芯体、线束走向之间是否存在干涉问题，也可以用于电机本身的结构优化、散热仿真分析的基础模型，帮助结构工程师在开发阶段快速验证设计方案的合理性，减少实物打样的迭代次数。在实际选型适配过程中，这类电机的安装尺寸通用性很强，除了车载HVAC场景之外，也可以适配小型新风系统、桌面通风设备、小型散热风机等对安装尺寸、转速、功率有类似要求的场景，只需要根据实际供电电压调整绕组参数就可以快速衍生出适配不同工况的型号，结构平台的延展性很强。
