1/2口径带安装支架电磁控制阀结构

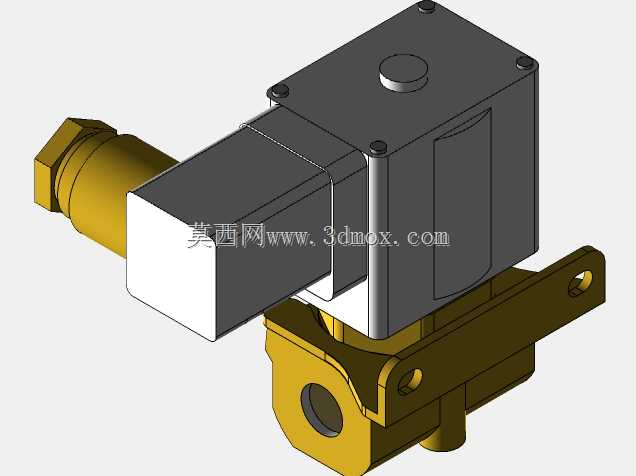

　　这款1/2口径的电磁阀，在民用给排水、小型工业流体管路、暖通循环系统、小型气动控制回路里都有很高的适配性，日常接触到的自动供水支路、小型设备冷却循环管路、压缩空气分支控制节点，都能见到同结构阀件的应用。从结构设计来看，阀身下部采用铜质基体，一方面适配常见的水、低压油气、中性压缩空气等介质，铜材的抗锈蚀性和加工精度能保证阀座密封面的长期贴合度，避免长期使用后出现内漏问题；上部的电磁驱动模块采用方形封装结构，线圈部分做了全密封处理，能适配多粉尘、轻度潮湿的安装环境，驱动模块和下部阀体之间采用密封垫压合连接，不需要额外打胶就能保证结合面的密封性能。

　　设计阶段首先考虑的是安装适配性，阀体自带一体式冲压成型的安装支架，支架上预留了两个固定安装孔，不需要额外制作安装抱箍或者转接板，直接通过螺栓就能把阀固定在设备机架或者墙面安装座上，支架和阀体之间采用一体压铸成型的连接结构，避免了分体支架长期受管路振动出现松动移位的问题。流体通径为1/2英寸，匹配常规的四分外螺纹管路连接，端部的接头采用外六角结构，方便现场用普通扳手完成拧紧作业，不需要定制专用工装。

　　功能层面，这款阀属于常闭型电控阀，线圈得电后电磁力带动内部阀芯提升，打通阀体内部的流道，介质可以从阀的一端流向另一端，失电后阀芯在弹簧复位力作用下压紧阀座，直接切断介质通路，响应速度可以满足常规通断控制的需求，不需要额外配置阀位反馈组件就能完成基础的通断控制逻辑。电磁线圈的接线端采用侧出式防水接头，接线完成后可以拧紧接头的压紧螺母，固定线缆同时避免水汽顺着线缆间隙进入线圈内部，适配现场明线布线的安装需求。

　　建模过程中，对阀体内部的流道做了等径处理，避免通径突变造成的介质流阻增大，减少阀件工作过程中的压力损失；线圈外壳的边角做了小圆角过渡，既避免加工过程中的锐边割伤问题，也能减少外壳应力集中，提升封装结构的抗冲击能力。安装边界方面，阀件整体的横向尺寸不超过同通径普通手动球阀的1.5倍，纵向预留的接线空间只需要在阀体上方留出不小于线圈高度的操作空间即可完成接线作业，不需要过大的安装冗余空间，在紧凑排布的管路支路里也能顺利安装。

　　实际选型应用中，这类阀件不需要配套复杂的控制回路，直接通过继电器或者PLC的开关量输出点就能驱动，适配绝大多数自动化设备的流体控制需求，阀件的运动部件全部封装在阀体和线圈外壳内部，日常使用不需要额外加注润滑脂，维护成本极低。铜质阀体的壁厚经过核算，能承受常规低压管路的工作压力，不会出现阀体开裂的问题，密封件采用耐常规介质的橡胶材质，长期工作不会出现过度溶胀导致的阀芯卡滞问题。
