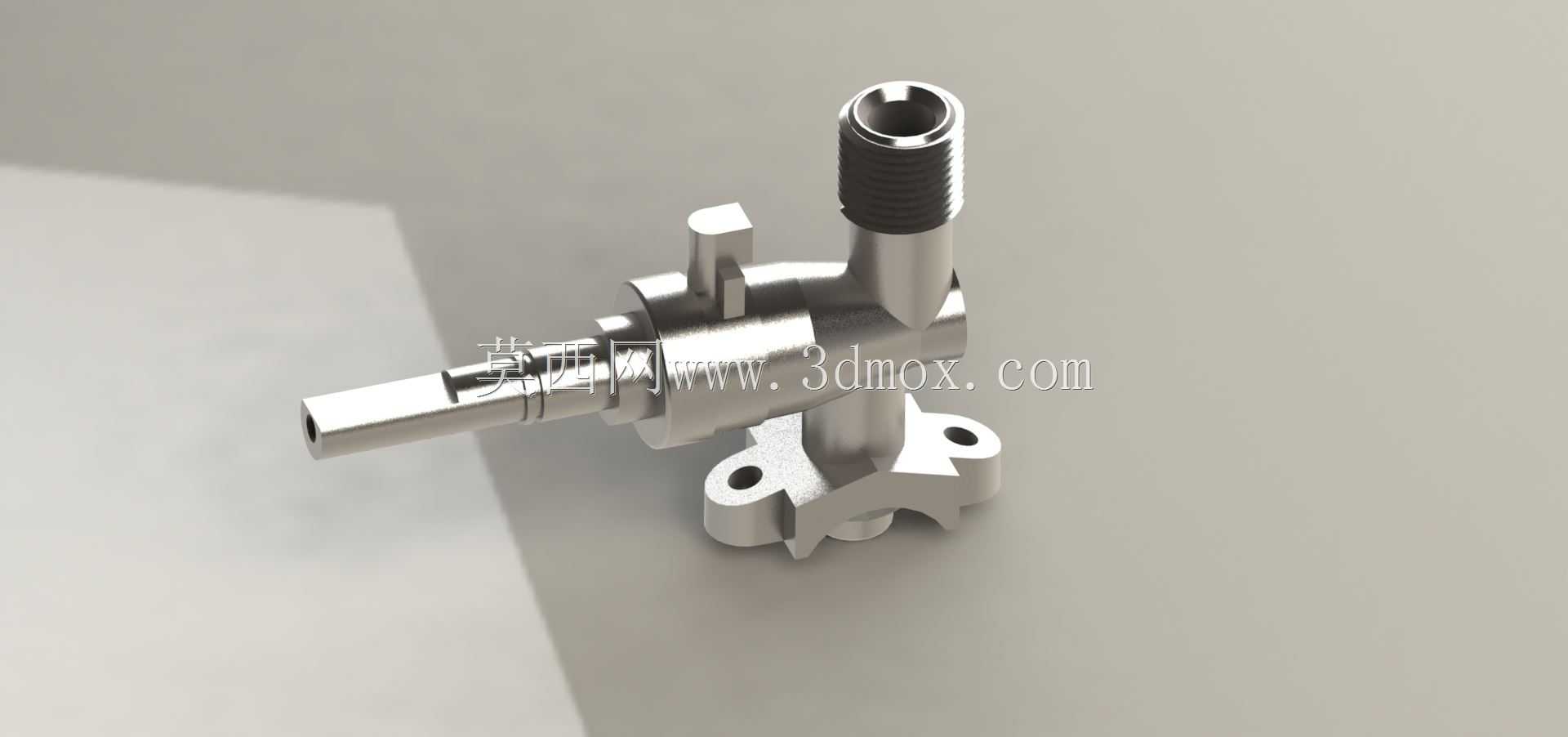

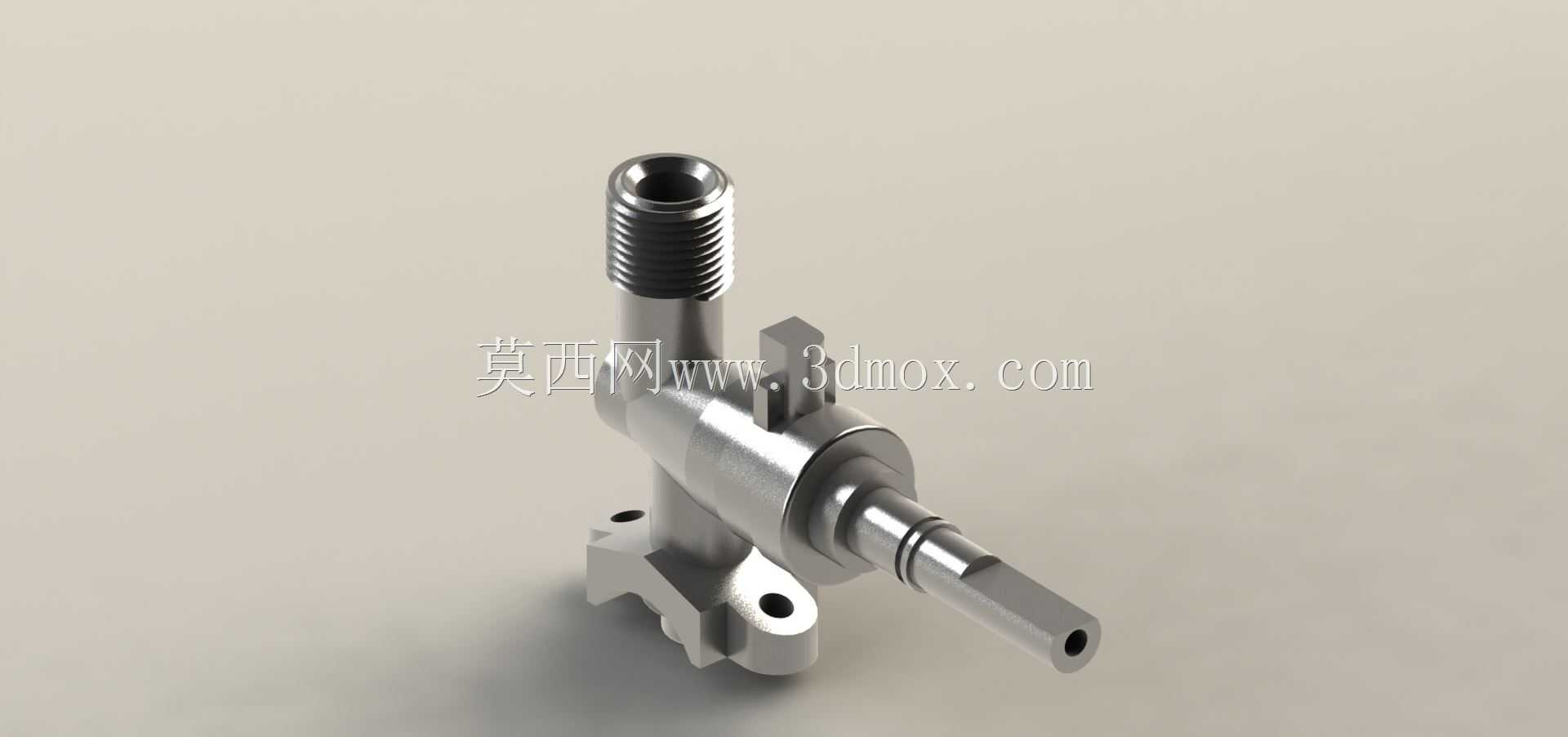

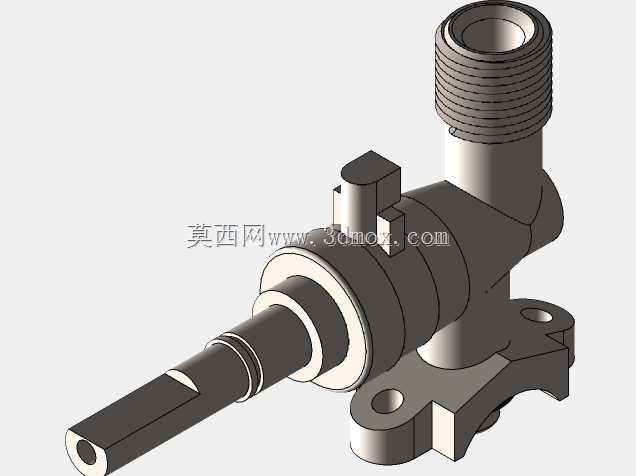

带安装支座外螺纹连接流体管路金属接头

　　这类带安装支座的金属管路接头，多应用在小型流体控制回路、低压气动系统、燃油输送支路以及实验台流体管路搭建场景中，核心作用是实现不同通径管路的转向连接、固定支撑以及流体通路的密封衔接，相比无固定结构的直通接头，它自带的安装支座可以直接通过螺栓固定在设备壁板、安装支架或者阀组基座上，避免管路运行过程中因为流体脉动、设备振动出现接头松脱、管路移位的问题。从结构设计来看，接头主体采用一体化锻压成型后机加工的工艺路线，主体流道做了平滑过渡处理，没有直角突变结构，能减少流体经过时的局部阻力损失，降低紊流产生的概率，对于输送粘度偏高的流体或者对压力损失敏感的回路，这种流道设计能有效提升管路运行效率。上部的外螺纹段采用标准管螺纹规格，

　　螺纹牙型加工精度满足密封要求，装配时配合生料带或者密封胶就能实现可靠的静密封，不需要额外加装密封垫片，减少了装配环节的零件数量。侧方伸出的轴段做了多道环槽结构，这些环槽一方面可以用来安装O型密封圈，实现接头与配合安装孔之间的径向密封，另一方面也可以作为卡簧定位槽，用来限制接头在安装孔内的轴向窜动，保证装配位置的精度。下部的安装支座设计了两个对称的安装通孔，孔位做了沉头处理，装配时内六角螺栓可以完全沉入沉孔内，不会出现螺栓头突出干涉周边管路或者零件的问题，支座与主体衔接的位置做了圆角过渡，避免应力集中，在承受管路侧向载荷的时候不会出现支座断裂的情况。伸出的细长插接端做了端部倒角处理，方便装配时插入软管或者硬管的内孔，

　　端部的中心通孔与主流道保持同轴，通径尺寸经过匹配计算，不会出现通径突变导致的流量波动。从安装边界来看，这类接头的整体安装占用空间较小，支座的安装孔距适配常规的小型设备安装面板孔位标准，上部螺纹段的长度预留了足够的螺母拧紧空间，即使在面板厚度有小幅偏差的情况下也能完成可靠固定，侧方轴段的直径公差控制在h7级别，与安装孔的配合间隙控制在合理范围，既不会因为间隙过大出现晃动，也不会因为过盈量太大导致装配困难。在实际选型应用中，这类接头可以适配多种材质的管路连接，包括尼龙气管、橡胶燃油管、小型金属硬管，根据输送介质的不同，可以选择不锈钢、铜合金或者镀锌碳钢材质的版本，满足不同腐蚀环境、压力等级的使用需求。设计这类接头三维模型的时候，

　　需要重点关注各段流道的同轴度要求，尤其是细长插接端的内孔与主体流道的同轴度，偏差过大会导致流体流动时出现偏流，长期运行会造成接头局部冲蚀磨损；另外安装支座的两个安装孔位置度也需要严格控制，否则现场装配时会出现孔位对不上、螺栓无法穿入的问题；外螺纹段的螺纹收尾长度也要符合标准要求，避免螺纹拧到底后还出现密封不严的情况。在设备管路布局中，这类带固定座的接头通常布置在管路靠近设备壁板的位置，用来作为管路的固定支撑点，间隔一定距离布置一个就能大幅提升长管路的刚性，避免管路在设备运行过程中出现共振，同时也方便后期管路维护时的拆卸，不需要拆解整段管路就能单独更换故障接头。
