带进料斗斜向输送物料处理一体机

　　在中小规格散状零件、颗粒类加工物料的车间流转环节，这类带斜置输送段与储料处理仓的设备，往往承担着衔接前后工序的核心中转作用，不少机加工车间的废料输出、紧固件加工的坯料上料、食品加工线的原料输送工位，都能见到同结构设备的应用。不同于常规水平皮带输送机的平面输送逻辑，这款设备将储料暂存、物料预处理、斜向提升输送三个功能整合在同一机架上，省去了多台设备衔接的对接工位，在车间占地紧张的中小型加工线里，这类集成化设计的设备能有效压缩安装空间，减少多设备对接的物料撒漏问题。

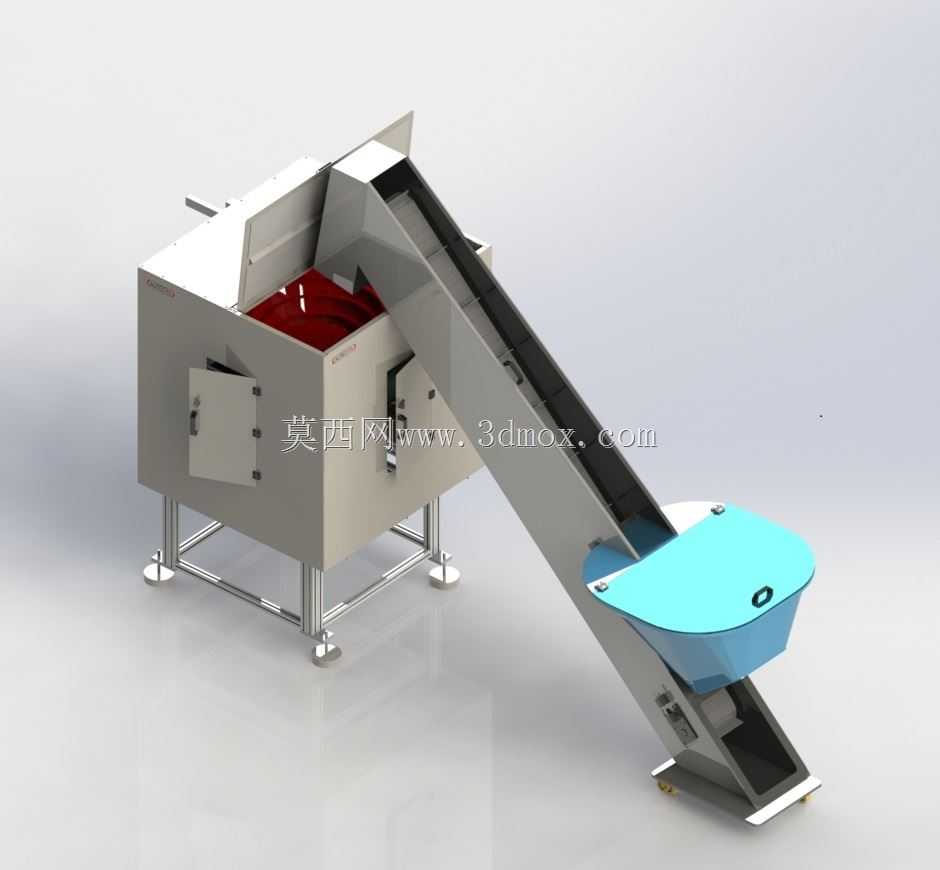

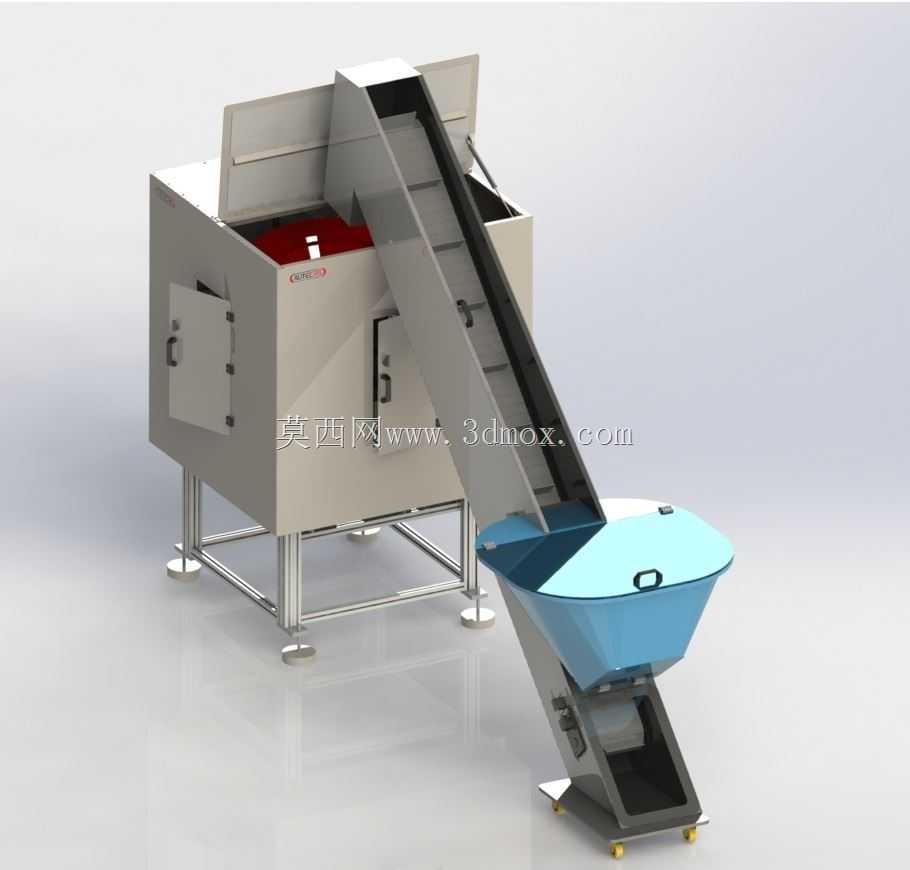

　　从结构布局来看，设备左侧的方形箱体为物料暂存与预处理单元，箱体采用304不锈钢板折弯焊接成型，侧壁开设带快开把手的检修门，日常清理卡滞物料、检查内部处理组件时无需拆解整体护罩，单名运维人员即可完成常规检修操作。箱体底部通过四根可调脚杯支撑在地面，脚杯的调节行程预留了50mm的调整量，可适配车间地面不平整的安装场景，安装时无需额外做预埋基础，将设备就位后调整脚杯至整机水平即可完成固定，大幅降低现场安装的施工成本。箱体顶部开设敞口进料区，内部设置的拨料组件可将堆积的物料均匀拨送至输送段入口，避免大堆物料直接压在输送皮带上造成皮带跑偏、驱动电机过载的问题。

　　斜置的输送段采用密封式刮板输送结构，相比开放式皮带输送，密封结构可避免粉状、小颗粒物料在提升过程中撒落，输送段的倾斜角度设置为45度，这个角度是兼顾输送效率与占地长度的最优值——角度过小会导致输送段水平投影过长，占用更多车间通道空间；角度过大则会造成物料在提升过程中下滑，无法稳定输送至目标工位。输送段的两侧护板同样采用折弯成型结构，通过螺栓与机架主体连接，后期更换输送刮板、调整皮带张紧度时，仅需拆卸侧护板即可操作，维护便捷性较好。输送段末端延伸至低位接料斗上方，接料斗采用浅蓝色工程塑料材质制作，斗体边缘做圆弧过渡处理，避免物料下落时在边角处堆积卡滞，接料斗底部设置出料口，可直接对接下游加工设备的进料口，无需额外加装转接溜槽。

　　设计这类设备时，首先要核算输送段的输送能力与预处理仓的储料容积匹配关系，预处理仓的有效容积按照15分钟的输送量设计，既可以减少人工补料的频次，又不会因为仓体过大造成物料堆积时间过长引发的结块、卡料问题。输送段的驱动电机安装在输送段上端的转轴处，采用上端驱动的布局可避免输送皮带松边在下造成的皮带下垂问题，同时电机位置远离地面的积水、切屑区域，能有效降低电机的故障概率。机架主体采用方形钢管焊接成型，焊接后整体做去应力退火处理，避免长期承重后出现机架变形导致的输送段跑偏问题，输送段与预处理仓的连接位置设置可调节的连接螺栓，安装时可微调输送段的角度，适配不同高度的下游设备接料需求。

　　从安装边界来看，设备整机的水平投影长度约2.2米，宽度约0.9米，预处理仓部分的高度约1.3米，输送段最高点的高度约1.8米，安装时需要在设备四周预留至少0.6米的操作维护空间，尤其是预处理仓检修门的开启侧，不能堆放其他设备或物料，避免影响检修门的正常开启。设备的进料位置可根据车间的上料方式调整，既可以搭配人工倒料的工作台使用，也可以对接上游振动盘的出料口，适配不同自动化程度的生产线需求。在实际应用中，这类设备常被用在紧固件加工线的冷镦工序后，将加工完成的螺丝、螺母坯料输送至清洗工位；也可用于冲压车间的废料输出，将冲床落料口的金属废料斜向提升至废料收集箱内，替代传统的人工清料方式，降低车间运维的人工成本。

　　设备的输送刮板采用耐磨橡胶材质制作，通过螺栓固定在输送链条上，刮板与输送槽底部的间隙控制在2mm以内，既可以避免间隙过大造成的小颗粒物料残留，又不会因为间隙过小导致刮板与槽体摩擦产生额外的运行阻力。输送段的上端设置出料口挡料板，可将随刮板上行的物料刮落至接料斗内，避免物料随刮板回转带入下侧回程段造成卡滞。预处理仓内部的拨料轴采用不锈钢圆钢加工，拨齿的间距根据常规输送物料的粒径设计，可将结块的物料打散，避免大尺寸结块进入输送段造成卡料。整机的所有外露边角都做了圆角钝化处理，避免操作人员在日常巡检、补料过程中被尖锐边角划伤，符合车间设备的安全设计规范。
