带外螺纹接口剖视式流体阀类壳体结构

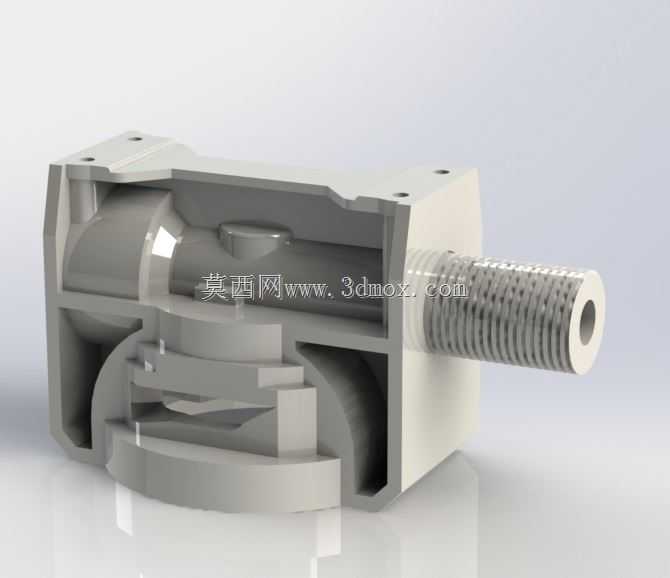

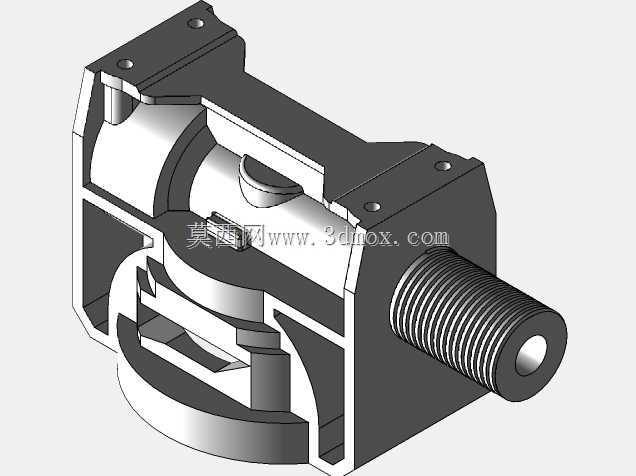

　　从剖视结构能清晰看到，这个壳体内部做了阶梯式的流道设计，靠近外螺纹接口的位置做了收窄的通孔，用来对接外部管路的内螺纹接头，螺纹段的长度预留了足够的拧入深度，同时在螺纹根部做了退刀槽结构，避免装配时螺纹干涉，也能保证密封垫片的安装平面度。壳体主体的腔体部分做了圆弧过渡的内壁，没有直角死角，一方面是减少流体在腔体内部的阻力损失，另一方面也能避免介质残留，对于输送洁净流体或者有粘度的介质时，这种圆弧过渡的结构能大幅降低腔体内部的淤积概率。

　　在安装边界上，壳体顶部的法兰面做了四个对称的安装孔，孔位的位置度公差在设计时需要控制在0.1mm以内，保证和上端盖装配时的密封面完全贴合，法兰面的平面度要求控制在0.05mm以内，避免压紧密封件时出现局部间隙导致泄漏。壳体侧面的方形安装基准面，是用来给整个阀件做定位安装的，这个面和内部流道的轴线垂直度要求较高，保证安装后管路对接的同轴度，避免管路产生额外的装配应力。

　　这类壳体结构常应用在中小型流体控制回路里，比如小型液压系统的支路控制阀、气动系统的气源处理单元、或者是小型供水系统的管路控制阀，作为整个阀件的主体承载结构，既要承受内部流体的工作压力，也要为内部的阀芯、密封件、弹簧等组件提供安装定位的基准。从壁厚设计来看，主体承压壁的厚度均匀，在流道转折的位置做了局部加厚处理，避免压力波动时出现应力集中导致的壳体开裂，同时壁厚均匀的设计也适合采用压铸或者金属3D打印的工艺来加工，减少加工过程中的变形量。

　　内部的腔体分层设计，是为了适配不同功能的内部组件，靠近底部的大直径腔体用来安装阀芯的导向结构，中间的台阶面用来放置密封组件的支撑环，靠近出口的小直径段是流体的流出通道，每一段的同轴度都有明确的设计要求，保证阀芯在内部往复运动时不会出现卡滞。外螺纹接口的端面做了倒角处理，方便管路安装时的对中，同时倒角面也可以作为密封面，配合密封垫或者生料带实现接口处的静密封。

　　在实际选型应用时，需要注意这个壳体的材质适配性，如果是用在液压系统中，通常会选用铝合金或者铸铁材质，兼顾强度和重量；如果是用在腐蚀性流体的回路中，会选用不锈钢或者工程塑料材质，不同材质的壳体承压能力会有差异，设计时已经根据常用材质的力学性能预留了足够的安全系数，正常工作压力下不会出现变形或者破裂的问题。壳体外部的非加工面做了圆角过渡，避免加工和装配过程中出现锐边划伤的问题，同时也能减少应力集中的点位，提升壳体的整体抗疲劳强度。

　　从建模的角度来看，这个结构的建模难点在于内部流道的布尔运算和剖视结构的细节处理，需要先绘制出内部流道的整体轮廓，再和外部的壳体实体做布尔求差，同时要注意各个台阶面的过渡处理，不能出现零厚度的几何错误，安装孔的位置需要和法兰面完全垂直，螺纹段的建模要符合标准螺纹的牙型参数，保证和标准管路接头的互换性。整个壳体的结构没有多余的设计，每一处的几何特征都服务于装配、密封或者流体导通的功能，没有冗余的结构，整体重量控制在合理范围内，适合批量生产应用。
