木质斜撑加固仓储承载框架结构

　　做仓储配套结构设计快十年，经手的承载框架方案少说也有上百套，这次的木质斜撑框架结构，是针对轻型散货、定制化工装物料周转场景做的适配设计，和常规钢制货架的设计逻辑有明显区别。先从实际应用场景说起，这类框架目前主要用在车间内部的轻型物料暂存、定制工件的工位旁周转存放，还有部分文创类仓储的展示型存储，因为木质材质本身的质感，比冷轧钢货架更适配需要兼顾展示功能的存储场景，同时自重比钢制货架轻30%左右，不需要做地面锚固，车间布局调整的时候可以直接人工移位，不需要动用叉车等辅助设备，对于小批量多批次的生产车间来说，布局灵活性优势非常明显。

　　再讲实际用途，这个框架不是用来堆垛重型托盘货物的，额定承载是每层均布载荷120kg，适合存放工装夹具、木质包装箱、轻型半成品工件，侧面预留的突出挂载位，可以配套挂装物料盒、作业指导书夹板，或者小型气动工具的挂架，相当于把存储架和工位旁的工具挂架功能整合到了一起，不需要额外在墙面打孔安装挂板，对于无尘车间或者墙面不能打孔的洁净生产区域来说，这个设计刚好解决了工位旁物料和工具存放的痛点。

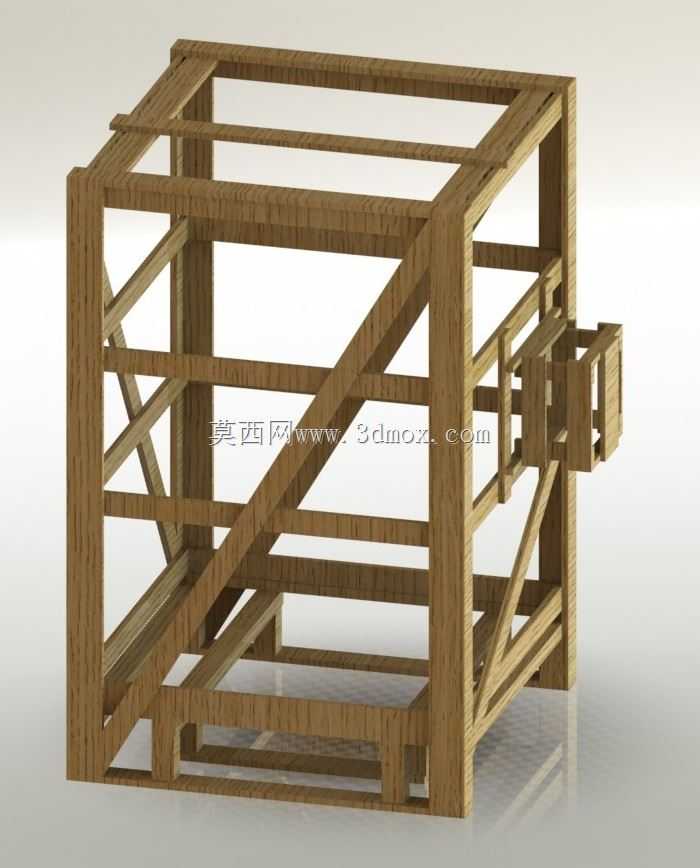

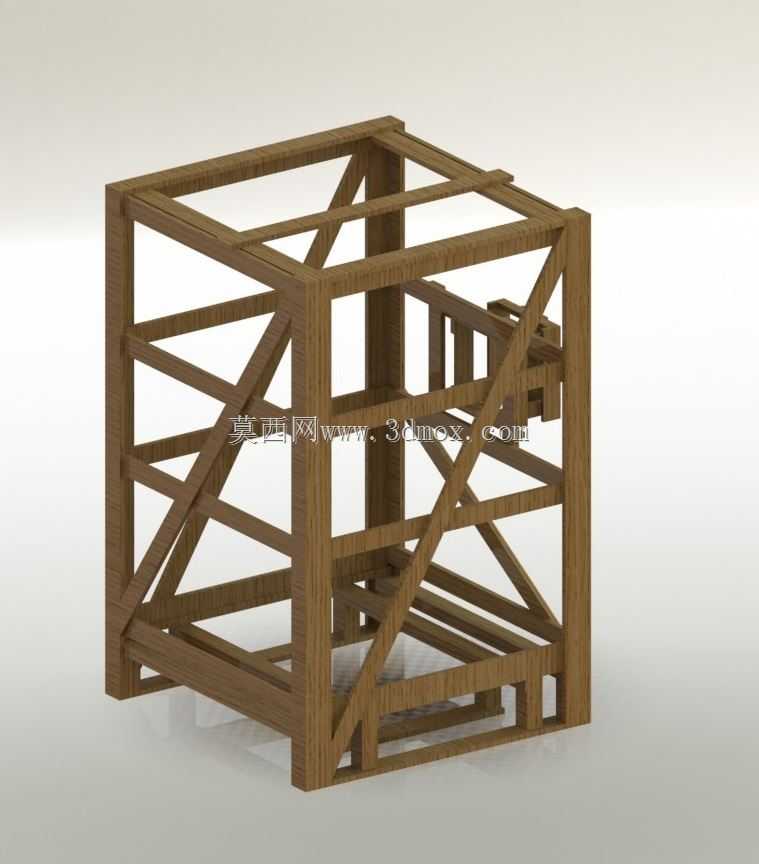

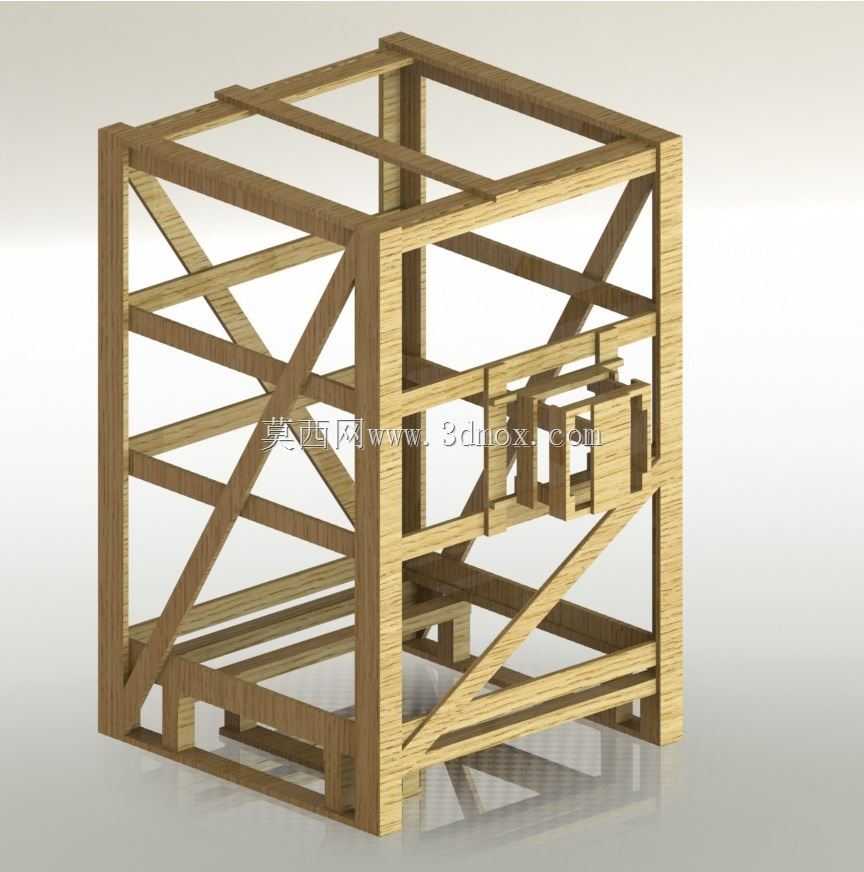

　　说到功能特性，整个框架没有采用金属连接件，全部采用榫卯结构拼接，斜撑的布置是经过受力仿真验证的，主斜撑从底部前侧纵梁延伸到顶部后侧横梁，把整个框架的正面受力分解到四个垂直立柱上，避免了纯矩形框架受侧向力时容易出现的平行四边形变形问题，侧面的交叉小斜撑，主要是抵消框架纵向的扭转力，当框架单侧受力或者被推移的时候，不会出现立柱扭曲脱榫的问题。底部的承托梁做了抬高设计，离地高度120mm，刚好可以适配普通液压托盘车的叉齿高度，需要整架转移物料的时候，不需要把货物逐个搬下，直接用托盘车叉起底部就能整架转运，这个细节是之前做钢制货架的时候积累的经验，移植到木质框架上之后，实际使用的转运效率提升了不少。

　　设计思路上，一开始做方案的时候，本来打算用常规的矩形框架加角码固定，但是做受力仿真的时候发现，木质材料的抗剪强度比钢材低很多，金属角码和木材连接的位置，反复受力之后容易出现木材劈裂的问题，后来才改成了全榫卯结构，所有的连接位置都做了1:1的公差配合，立柱和横梁的连接位置用半榫，斜撑和立柱、横梁的连接位置用燕尾榫，不需要额外加螺钉或者胶粘剂，组装的时候直接敲合即可，后期如果某一根构件出现损坏，可以直接单独替换，不需要把整个框架报废，维护成本比焊接或者螺钉固定的结构低很多。材质选用的是经过烘干处理的硬杂木，含水率控制在12%以内，避免车间温湿度变化的时候出现构件变形开裂的问题，所有构件的棱边都做了R3的圆角处理，避免作业人员磕碰划伤，符合车间安全生产的设计要求。

　　外形尺寸和安装边界方面，整个框架的外部轮廓尺寸是长1200mm、宽1000mm、高1500mm，内部每层的净空高度是400mm，一共三层存储位，安装的时候不需要预留膨胀螺栓的安装空间，只需要保证放置地面的平整度误差不超过5mm/m即可，框架和周边设备或者墙体的安全距离只需要预留50mm，比需要锚固的钢制货架节省了至少150mm的周边空间，对于空间紧张的小型生产车间来说，空间利用率能提升8%左右。侧面突出的挂载位向外延伸150mm，挂载额定载荷是单点位15kg，设计挂载位的时候特意做了加强斜撑，避免挂载重物之后出现下垂变形的问题。另外框架的顶部也做了横梁加固，必要的时候顶部也可以放置轻型物料，顶部的均布载荷额定值是50kg，适合存放一些不常用的轻型工装或者包装材料。

　　之前给一个定制家具的生产车间做过同类型的框架试装，工人反馈的实际使用效果比预期好，之前他们用的是角钢焊接的货架，不仅容易刮花木质工件的表面，移位的时候还需要两个人抬，换成这个木质框架之后，一个人就能推动移位，而且存放木质工件的时候不会出现磕碰掉漆的问题，侧面挂装的工具拿取也很方便，后来他们车间一共做了二十多台同款框架，替换了原来的角钢货架。做这类结构设计的时候，很多人会觉得木质结构的承载能力不如钢材，其实只要受力结构设计合理，斜撑布置到位，榫卯连接的公差控制精准，针对轻型存储场景来说，木质框架的实用性完全不输钢制货架，而且在成本、自重、外观质感方面还有独特的优势，尤其是在一些对防静电没有特殊要求、需要兼顾存储和展示的场景，这类结构的适配性非常高。设计的时候也考虑过批量生产的问题，所有构件都是可以标准化下料的，不需要复杂的加工设备，普通的木工开料机、开榫机就能完成所有构件的加工，组装不需要专业人员，普通工人对照装配示意图就能完成整架组装，适合小批量快速生产交付。
