汽车工装限位锁紧定位组件结构

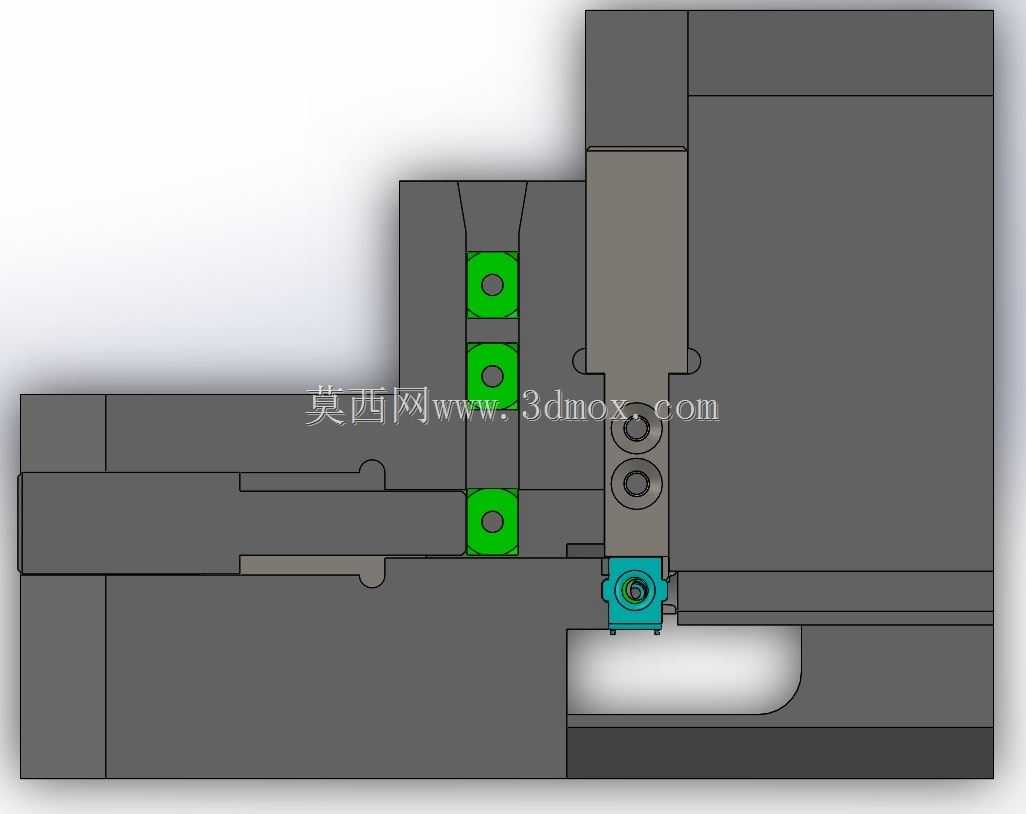

　　这套定位锁紧组件主要面向汽车焊装、总装工位的工装辅具应用场景，在白车身分拼、内外饰附件装配的工序里，这类构件承担着工件精准限位、装夹过程中位置锁定的核心作用，避免工装在反复开合、工件取放的循环作业中出现定位偏移，保障批量装配的尺寸一致性。从结构布局来看，组件采用侧装式的排布逻辑，固定基座部分直接贴合工装基板的安装面，三个带绿色标识的锁紧调节块沿垂直方向等距排布，每个调节块中心预留内六角调节孔，可根据不同批次工件的公差带做±2mm范围内的微调，适配同平台不同配置车型的装夹需求，不需要整体更换工装模块，能压缩产线换型的调试周期。前端的蓝色快换接头是整个组件的锁紧执行端，内部集成弹簧顶销与钢珠锁紧结构，当工装压臂到位后，

　　顶销触发内部钢珠弹出卡入压臂的定位槽，实现无外力状态下的位置自锁，解锁时仅需按压接头外圈的压套即可释放压臂，操作力控制在15N以内，一线作业人员单手即可完成解锁操作，符合工位人机工程的设计要求。设计过程中优先考虑了安装边界的兼容性，基座整体采用台阶式结构，下部的让位槽深度为12mm，可避开工装基板上的走线槽、气路快插接口等周边构件，不需要额外对基板做二次加工，直接通过四个M6内六角螺丝即可完成固定，安装孔位采用长圆孔设计，横向调节余量为3mm，能抵消基板加工带来的孔位误差。构件的运动间隙做了针对性控制，锁紧块与基座配合面的单边间隙控制在0.02mm以内，既保证调节时的顺畅度，又避免长期往复运动出现的晃动量累积，

　　锁紧状态下的重复定位精度可控制在0.05mm以内，满足汽车外饰件装配的尺寸公差要求。从受力角度考量，基座主体采用45号钢调质处理，表面做发黑防锈处理，锁紧调节块采用Cr12MoV淬火处理，硬度达到HRC58-62，可承受反复装夹带来的摩擦损耗，正常工况下的使用寿命可达10万次以上的开合循环，不需要频繁更换易损件。前端的快换接头部分做了模块化设计，当内部锁紧钢珠出现磨损时，仅需拧下接头的固定螺丝即可整体更换，不需要拆解整个基座结构，后期维护的拆装时间可控制在5分钟以内，降低产线停线维护的成本。组件的整体外轮廓尺寸控制在长120mm、宽85mm、高160mm的范围内，不会占用过多的工装安装空间，在多工位排布的工装板上，

　　相邻组件的最小安装间距可压缩至150mm，适配高密度工装布局的需求，尤其适合汽车车门、翼子板等覆盖件的装夹工位使用，这类工位往往需要多点位同时定位锁紧，紧凑的结构尺寸能减少工装整体的重量与体积。在气路、电路走线的适配性上，基座侧面预留了走线卡槽，可将配套的传感器信号线沿卡槽排布固定，避免工装运动过程中出现线缆剐蹭、拉扯的问题，适配带到位检测功能的自动化工装升级需求，不需要额外设计走线支架。整个结构没有采用复杂的传动构件，所有运动副都是直面接触配合，加工时仅需普通铣床、磨床即可完成所有零件的加工，不需要特殊的加工工艺，零件的加工成本可控，适合工装类非标构件的批量制作需求，调试过程中也不需要专用的调试工具，普通内六角扳手即可完成所有的调节、紧固操作，对现场工装调试人员的技能要求较低。
