副镰刀菌终末处理工装结构设计

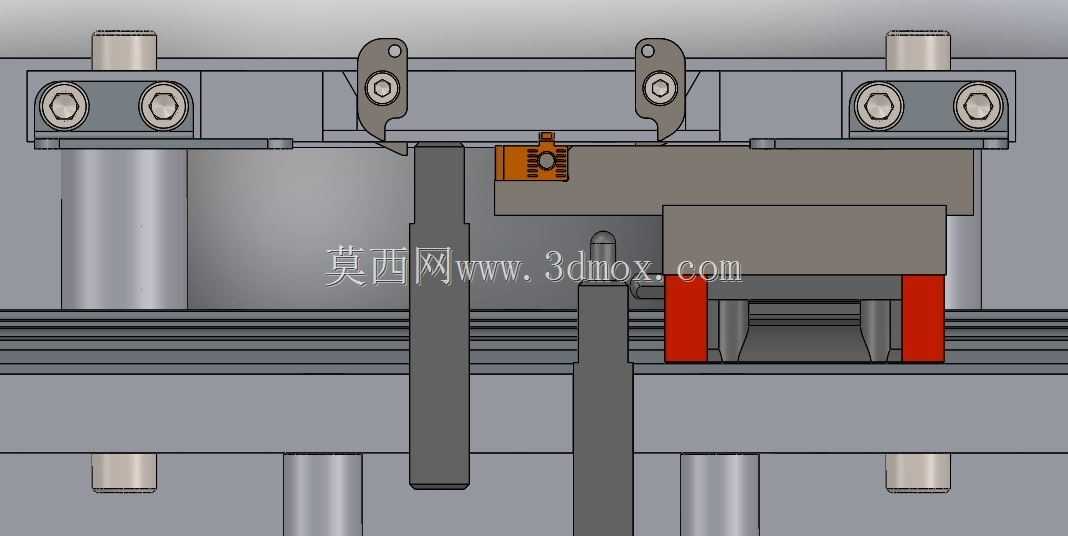

　　这套结构面向食用菌规模化生产中的菌料终末处理工位设计，核心解决副镰刀菌污染菌棒的自动化切除、定位与工位流转衔接问题，适配工厂化食用菌生产线的连续作业节拍，可直接对接上游菌棒输送线与下游废料收集、合格菌料回流工位，替代传统人工手持刀具切除污染段的作业模式，降低操作人员接触致病菌的职业暴露风险，同时保证切除位置的一致性，避免人工操作带来的切深偏差导致的合格菌料浪费或者污染残留问题。从结构布局来看，整套工装采用上下分层的框架式安装逻辑，上层为执行驱动与定位组件安装基准板，板上对称布置两组带铰接支点的镰刀状执行摆臂，摆臂的回转支点采用耐磨衬套配合销轴的连接形式，可在驱动件带动下完成绕支点的开合摆动，实现对菌棒污染段的环抱式切除动作，

　　摆臂的刃口段做了圆弧贴合设计，匹配标准食用菌栽培棒的柱面轮廓，保证切割过程中刃口与菌棒表面的贴合度，避免出现切边不齐、残留污染菌料的问题。中层为工件定位与压紧单元，设置了两组可沿垂直方向调整位置的竖向导向柱，导向柱配合直线轴承实现上下滑动，导向柱下端连接仿形压块，压块的接触端面做了防滑纹理处理，当菌棒输送到工位指定位置时，压块下行压紧菌棒上端面，限制菌棒在切割过程中的周向转动与轴向窜动，保证切割动作的稳定性；压块旁侧设置了行程触发块，配合安装在基准板上的位置检测元件，实现压紧到位的信号反馈，给后续切割动作提供触发指令，避免空切或者压头未到位就启动切割的误动作。下层为工位支撑与废料导流结构，设置了与输送线辊道匹配的支撑梁，

　　支撑梁的安装孔位做了长圆孔设计，可适配不同宽度规格的输送线安装，支撑梁中间预留废料落料口，切割下来的污染菌段可直接通过落料口掉入下方的废料收集输送槽，无需额外人工清理工位；落料口两侧设置了对称的红色弹性挡块，挡块采用食品级耐磨聚氨酯材质，既可以在菌棒进入工位时起到侧向定位作用，避免菌棒位置偏移导致切割错位，又可以在切割完成后，压块抬起时辅助菌棒复位，避免菌棒粘在压块上随压块上行。整套结构的安装边界适配主流食用菌生产线的型材架体，基准板的安装孔位间距匹配40系列工业铝型材的槽口间距，无需额外加工过渡连接板即可直接固定在生产线架体上，整体垂直方向的安装高度预留了足够的维护空间，

　　执行摆臂的驱动件可根据现场气源或者电源条件选配气缸或者伺服电缸，无需对主体结构做改动即可完成适配。设计过程中针对菌料易残留、易发霉的使用场景，所有与菌料接触的金属零部件均采用304不锈钢材质，避免长期接触潮湿菌料出现锈蚀污染菌棒的问题，所有转动配合位置均采用无油润滑衬套，避免润滑油滴落污染菌料，同时方便日常工位的冲洗清洁，符合食品级生产作业的卫生要求。在结构强度校核层面，基准板采用6mm厚不锈钢板折弯成型，可承受摆臂切割过程中产生的侧向冲击力，避免长期作业出现基准板变形导致摆臂位置偏移的问题；导向柱的直径选取12mm，配合长度100mm的直线轴承，可承受压头压紧过程中的偏载力，保证压头上下动作的同轴度，避免出现卡滞问题。
