双级前置净水过滤装置结构设计

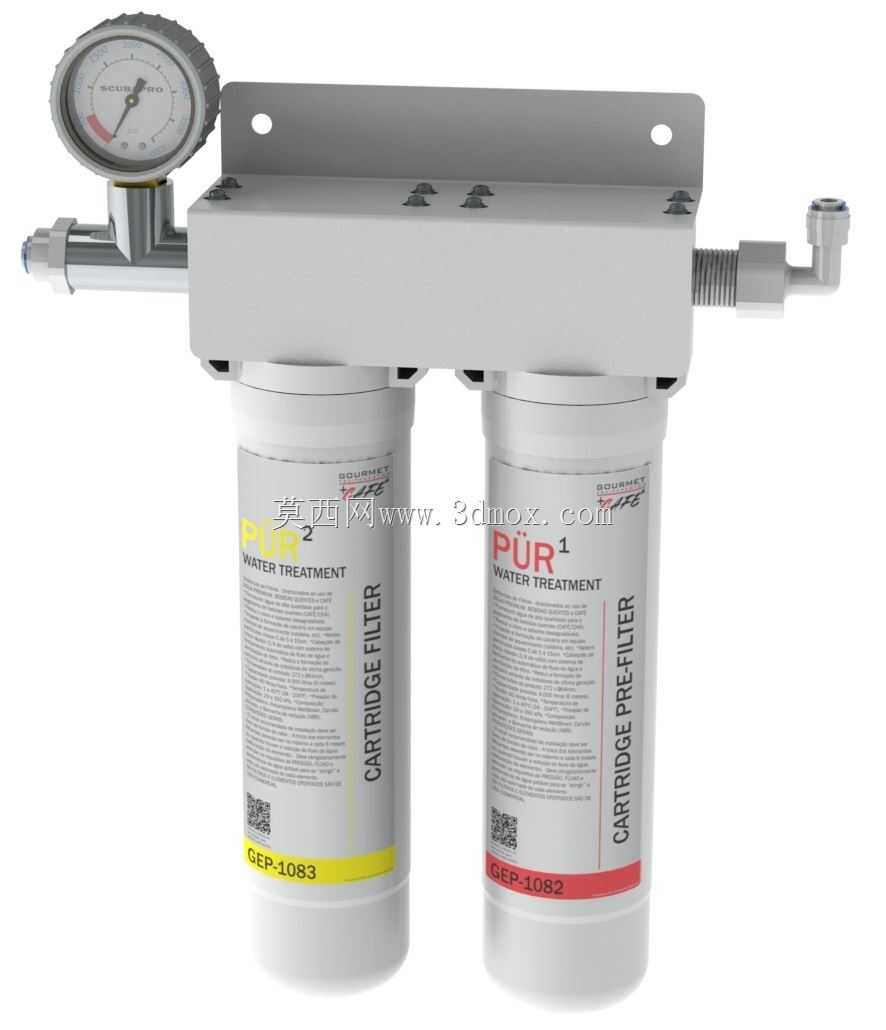

　　在民用饮用水处理、小型商用净水供给、实验室纯水前置预处理这类场景里，双级过滤结构的净水装置是很常见的配置，这套带压力表监测的双联滤瓶结构，就是针对这类场景做的集成化设计。先从实际安装的边界说起，整套装置依靠顶部的金属安装挂板实现壁挂固定，挂板上预留的两个安装孔位适配常规膨胀螺丝的安装间距，安装时不需要额外做支架改造，直接在墙面预留对应孔位就能完成固定，整体横向占用空间控制在两个标准10寸滤瓶并排的宽度范围内，纵向高度从挂板顶部到滤瓶底部的尺寸，预留了滤瓶更换时的旋拧操作空间，日常更换滤芯不需要把整套装置从墙面拆下来，徒手就能旋开下方滤瓶完成耗材更换。

　　从功能逻辑上看，这套结构采用两级串联的过滤路径，进水端先接入右侧标注预过滤的滤瓶，第一级先拦截水中的大颗粒泥沙、铁锈、悬浮物这类大尺寸杂质，之后水流进入左侧的精过滤滤瓶，进一步拦截更细小的杂质、胶体类物质，最后从出水端输出经过两级处理的水。进水侧的管路上集成了径向耐震压力表，这个设计的实际作用很明确，就是实时监测进水端的管路压力，一方面可以判断前端供水压力是否在滤瓶的额定承压范围内，避免水压过高造成滤瓶爆裂、密封失效的问题，另一方面当滤芯逐渐堵塞时，滤瓶前后的压差会逐步升高，通过压力表的数值变化就能直观判断滤芯是否需要更换，不需要额外加装压差传感器，用最直接的机械式结构实现了状态监测，可靠性远高于电子类监测元件，在潮湿的涉水使用环境里不会出现电路故障的问题。

　　结构设计上，顶部的集成阀头采用一体式金属加工结构，把两个滤瓶的进水、出水通路全部集成在同一个阀块内部，省去了外接管路连接两个滤瓶的接头，减少了漏水点的数量，相比那种用PE管单独连接两个独立滤瓶的结构，集成阀头的密封可靠性更高，安装步骤也更简单。阀头两端的管路接口采用标准外螺纹连接，适配常规的4分、6分民用供水管路接头，现场安装时不需要做特殊的接头定制，直接用常规水暖配件就能完成管路对接。滤瓶本身采用食品级的透明壳体设计，使用过程中可以直接透过壳体观察内部滤芯的污染程度，不用拆开滤瓶就能判断滤芯状态，滤瓶和顶部阀头的连接采用螺纹旋合加密封圈的密封结构，旋合到位后密封圈被压紧在阀头和滤瓶的密封端面之间，额定承压范围内不会出现渗漏问题。

　　在实际选型适配的时候，这套结构可以根据不同的水质情况搭配不同精度的滤芯，比如在泥沙含量高的自备井供水场景，第一级可以搭配5微米精度的PP棉滤芯做粗滤，第二级搭配1微米精度的熔喷滤芯做精滤；如果是市政自来水场景，第一级用PP棉拦截管网二次污染带来的铁锈泥沙，第二级可以搭配活性炭滤芯去除余氯和异味，适配性很强。整套结构的流道设计做了圆角过渡处理，水流在阀头内部转向的时候不会形成明显的紊流区，降低了水流阻力，在正常供水压力下的出水流量可以满足单龙头饮用水、小型制冰机进水、开水器前置过滤这类场景的流量需求，不会因为加装过滤装置出现出水流量明显衰减的问题。

　　安装维护的细节设计上，挂板和顶部阀头采用卡扣加螺丝的固定方式，初次安装的时候可以先把挂板固定在墙面上，再把整套过滤主体挂到挂板上锁紧固定螺丝，降低了单人安装的操作难度，不需要一个人托举整套装置同时拧固定螺丝。滤瓶的外壳做了防滑的筋条设计，更换滤芯的时候徒手就能施加足够的旋拧力矩，不需要借助专用的扳手工具，普通用户就能完成滤芯更换操作。压力表的连接位置做了加厚处理，避免长期管路震动造成压力表接口处开裂，压力表的量程选择覆盖了民用供水的常规压力范围，刻度清晰，站在装置前方就能直接读取压力数值，不需要凑近观察。
