便携式工业控制操作盒三维结构设计

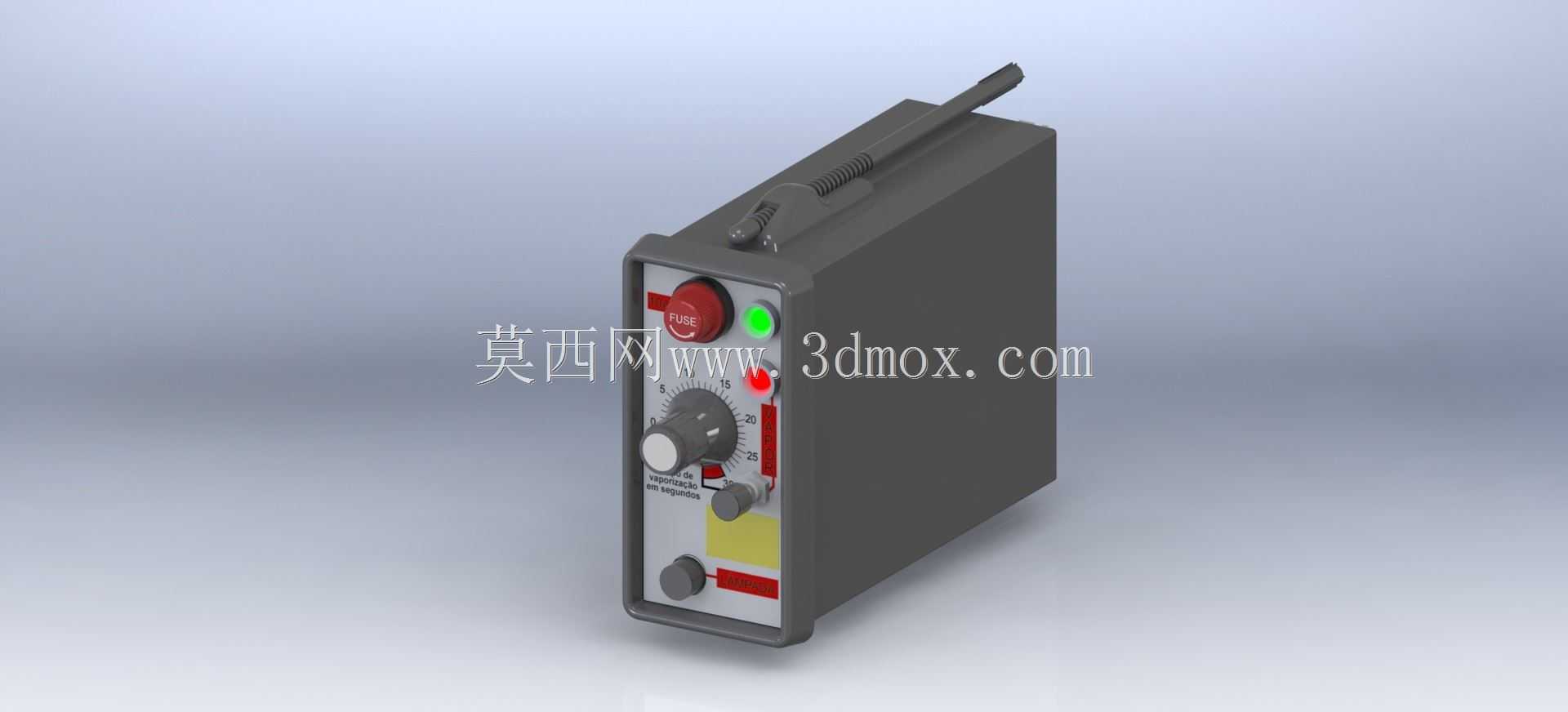

　　这款手持操作控制装置的三维建模，核心围绕工业现场移动式操作的实际需求展开，在结构设计阶段首先考虑的是现场操作人员单手握持的操作手感，整体壳体采用方正带圆角的立式布局，侧边做了微弧收边处理，避免直角硌手的问题，顶部集成的可弯折提手既可以满足设备临时悬挂的需求，也能在操作人员移动作业时勾挂在工装架边缘，减少随手放置导致的跌落磕碰风险。从功能布局来看，正面操作区的元件排布完全遵循现场操作的动作逻辑：最上方的红色急停按钮采用大直径蘑菇头设计，凸起高度高于周边所有元件，确保突发状况下操作人员无需目视就能快速拍停，旁边的绿色状态指示灯做了内凹沉台设计，避免搬运过程中剐蹭导致灯罩破损；下方的大直径调节旋钮带刻度标识与定位阻尼，

　　每一档位都有清晰的段落感，操作人员戴劳保手套也能准确旋拧到对应档位，旋钮旁的小型拨动开关用于功能模式切换，下方的灰色辅助按钮做了防滑纹理处理，最底部的黄色标识区用于粘贴操作警示标贴，红色条带为功能分区标识，帮助操作人员快速识别操作区域。在壳体结构设计上，上下壳采用止口配合加螺丝紧固的方式，接缝处预留了密封胶条的安装槽，可满足一般工业现场的防尘防泼溅要求，壳体背部为平整安装面，既可以通过背夹固定在设备机架上作为固定操作站使用，也能单独手持完成移动式调试作业，内部预留的安装空间可容纳控制电路板、接线端子与小型信号转换模块，走线槽沿壳体内壁布置，避免线缆挤压操作元件导致的卡滞问题。从安装边界来看，

　　这款操作盒的整体尺寸控制在单手握持的合理范围内，宽度不超过成年人手掌展开的握持宽度，厚度适配手部自然握持的曲度，提手展开后不会遮挡正面操作区的任何元件，所有操作元件的操作力都经过适配设计，急停按钮的按压力度符合安全规范要求，不会因为误触导致设备停机，调节旋钮的阻尼力度适中，设备振动工况下不会出现档位偏移的问题。在实际工业场景中，这类手持操作盒多用于焊接设备、小型加工专机、移动式检测设备的近距离操作，相比固定在设备本体上的操作面板，它可以让操作人员在更合适的观察位置完成参数调节与设备启停，比如在焊接工装调试时，操作人员可以手持操作盒站在焊缝观察侧，实时调整焊接参数同时观察焊缝成型情况，无需反复往返设备主操作面板与作业位置，

　　大幅提升调试效率；在小型装配专机的换产调试中，手持操作盒可以让操作人员贴近工装夹具位置，一边观察夹具动作一边点动控制设备运行，避免远距离操作的视野盲区导致的工装碰撞风险。设计过程中还充分考虑了元件的维护更换需求，正面的操作元件都采用面板安装方式，从壳体外部就能完成元件的拆卸更换，无需拆开整个壳体，日常维护时只需要拧下元件的固定螺母就能替换损坏的按钮或旋钮，内部电路板采用导轨式安装，接线端子都预留了足够的接线操作空间，即使是现场维修人员也能快速完成接线作业。壳体的材质选用上预留了两种方案的安装位，既可以采用ABS工程塑料注塑成型满足轻量化手持需求，也可以更换为薄钢板折弯焊接的壳体满足重工业现场的抗冲击要求，两种壳体的安装孔位完全通用，不需要调整内部元件的布局就能完成材质替换，适配不同工况的使用需求。
