可偏角传动万向联轴器结构设计

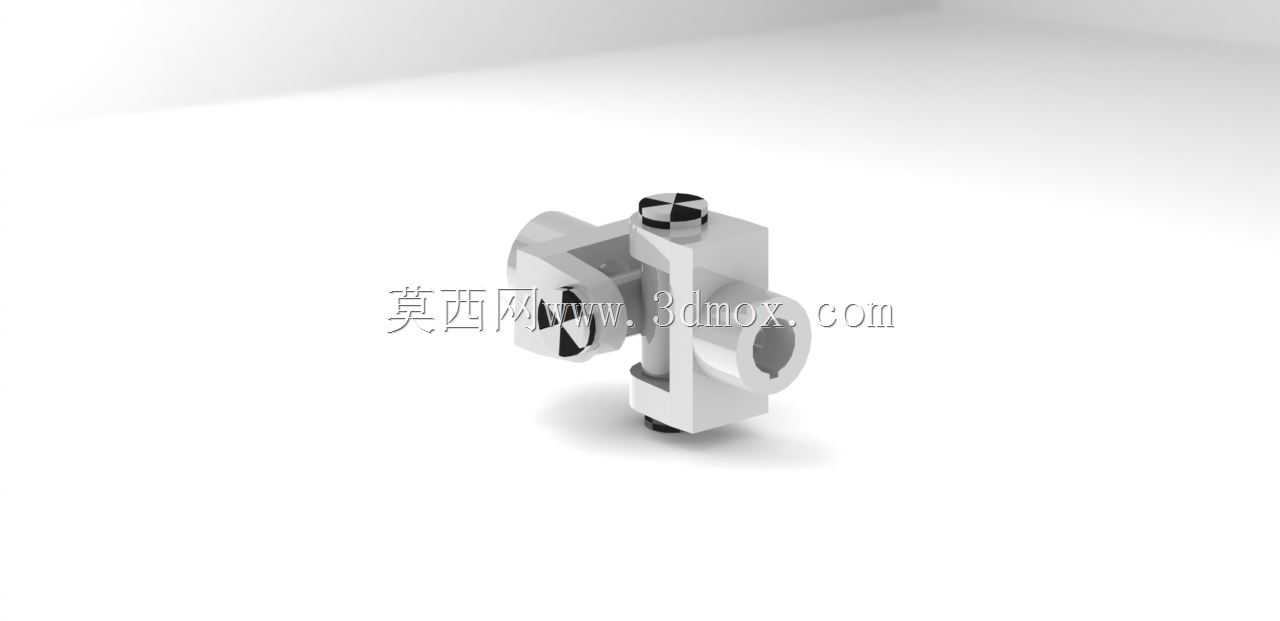

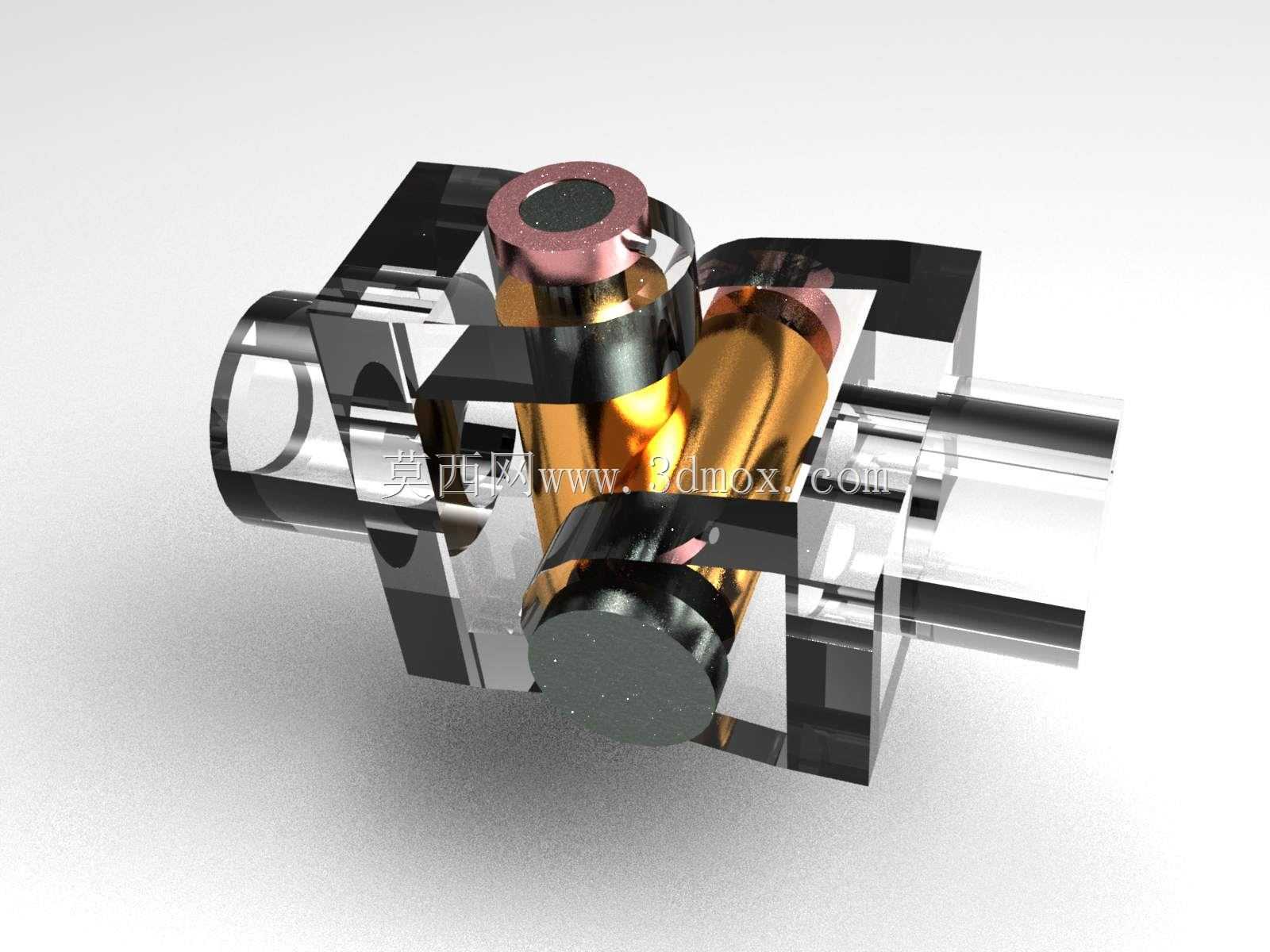

　　在各类需要跨偏角传递旋转扭矩的轴系布局中，万向联轴器是应用极为广泛的连接件，不同于刚性联轴器对两轴同轴度的严苛要求，这类部件可以在两轴存在空间夹角的工况下持续稳定传递回转动力，常见于汽车转向传动、工业设备传动轴系、农业机械动力输出、机床进给传动链等场景，只要存在两轴无法保证绝对同轴、或是工作过程中轴系会产生相对偏摆的位置，都能见到这类结构的应用。从实际使用的角度看，万向联轴器的核心作用是补偿两轴之间的角向位移，同时也能在一定范围内补偿少量的径向与轴向窜动，避免轴系因为安装误差、工作受力变形、基座沉降等问题产生额外的附加载荷，防止轴端、轴承因为交变附加应力出现过早失效。在结构设计层面，这类十字轴式万向联轴器的核心是中间的十字传动销，

　　两端的叉形接头分别与十字销的两个垂直轴颈形成转动配合，当主动轴旋转时，十字销会随着两轴的夹角不断调整自身姿态，保证扭矩可以持续从主动端传递到从动端，设计过程中需要重点关注十字轴颈的配合间隙，间隙过大会导致传动回程误差过大，启停阶段产生明显冲击，间隙过小则会在大偏角工况下出现卡滞，加剧配合面的磨损。从安装边界来看，这类联轴器的轴向尺寸需要匹配轴系的预留安装空间，两端轴孔的直径、键槽尺寸需要与对接轴的轴端参数完全匹配，安装时需要保证两端叉头的旋转中心与十字销的中心完全重合，否则会导致传动过程中从动轴转速出现周期性波动，增大整个传动链的振动与噪声。设计建模过程中，需要重点处理叉形接头的叉耳强度，叉耳位置是传递扭矩的主要受力部位，

　　在大扭矩负载下叉耳根部会产生较大的弯曲应力，建模时需要在叉耳与接头主体的衔接位置做合理的圆角过渡，避免应力集中导致部件断裂；同时十字销的轴颈表面需要考虑耐磨设计，配合面的粗糙度、硬度都要满足长期回转摩擦的使用要求，通常会在轴颈位置设置润滑通道，方便定期加注润滑脂降低磨损。在实际选型应用中，单万向联轴器存在传动不等速性，也就是主动轴匀速旋转时，从动轴的转速会随着两轴夹角的变化产生周期性波动，夹角越大转速波动越明显，所以在对传动平稳性要求较高的场合，通常会采用双联万向联轴器的布置方式，通过中间轴连接两个万向节，保证两端的轴夹角相等，抵消转速波动的影响。建模时需要还原各部件之间的装配约束关系，叉头与十字销之间的转动副要符合实际运动逻辑，

　　能够模拟不同偏角下的运动状态，方便后续做运动仿真验证干涉情况，检查大偏角工况下各部件是否会出现碰撞，确认整个运动行程内结构都能正常动作，不会出现卡滞问题。这类部件的外形没有多余的冗余结构，所有结构都服务于扭矩传递与偏角补偿的功能，外部轮廓的尺寸需要考虑转动过程中的最大包络范围，避免安装后与周边的设备构件产生运动干涉，尤其是在大偏角工作状态下，叉头的摆动范围会比同轴状态更大，设计时需要预留足够的安全间隙。
