带安装孔异形曲面支撑限位结构件

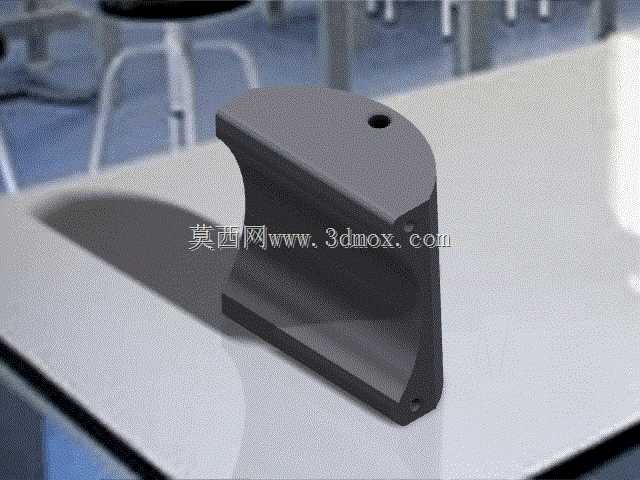

　　在轻工自动化输送线的侧边导向工位、小型工装夹具的侧向定位模块、实验室非标检测设备的试样承托位置，这类带弧形过渡曲面的块状支撑结构件有着非常高频的应用，它不像标准型材那样有规整的直角边界，所有的曲面过渡都是为了匹配对接部件的轮廓，避免硬接触造成的工件表面刮伤，同时也能在有限的安装空间里最大化结构的受力接触面积。从结构设计逻辑来看，这个零件的主体采用单侧内凹弧面、外侧半圆封头的块状构型，顶部和底部分别预留了同轴的沉头安装孔，孔位的位置特意避开了主体受力的应力集中区域，也就是内凹曲面和外侧直边的衔接转角处，安装时可以直接通过内六角螺栓将其固定在设备的安装基板上，不需要额外设计压块或者转接板，减少了装配环节的零件数量。

　　零件的内凹弧面是核心的工作接触面，弧面的曲率是按照对接工件的外轮廓匹配设计的，接触时可以形成面接触而非线接触，在承受侧向挤压力的时候，单位面积的压强会比直角挡块低40%左右，不会在软质工件比如塑料壳体、铝型材毛坯的表面留下压痕。外侧的半圆封头设计一方面是为了去除尖锐边角，避免设备调试人员操作时被划伤，符合机械安全设计的边角倒钝要求，另一方面半圆结构的等厚壁厚可以让零件在注塑或者铣削加工的时候，材料去除率更均匀，不会出现局部壁厚差过大导致的加工变形。从安装边界来看，这个零件的底部是完全平整的安装基准面，平面度要求控制在0.02mm以内，和基板安装时可以完全贴合，不会出现倾斜导致的定位偏移，

　　零件的总高度控制在常规小型工装的安装空间范围内，不会和上方的移动执行机构产生运动干涉，顶部的安装孔沉头深度刚好可以容纳内六角螺栓的头部，安装后螺栓头不会突出零件上表面，避免突出部分剐蹭经过的工件。在实际工况使用中，这类支撑件经常需要承受周期性的侧向冲击力，比如输送线上工件到位时的碰撞力，所以设计时在转角位置都做了R2的圆角过渡，避免应力集中导致的零件断裂，同时零件的壁厚从安装面到工作弧面采用等厚设计，不管是采用工程塑料铣削加工还是铝合金压铸成型，都能保证成型后的零件内部应力均匀，不会出现翘曲变形。很多刚入行的结构设计人员在做这类定位支撑件的时候，习惯直接用直角方块加倒角的简单构型，往往会出现接触面积不足导致工件压伤、尖角剐蹭、

　　应力集中断裂的问题，而这种带匹配弧面的异形支撑结构，虽然建模的时候需要多做几次曲面裁剪和曲率检查，但是实际使用中的可靠性要远高于简单的方块结构，尤其是在对工件表面质量要求较高的装配工位、检测工位，这种结构的适配性更强，不需要后续在接触面上额外粘贴缓冲垫，减少了后期维护的工作量。另外这个零件的两个安装孔采用上下错位？不，是上下同轴布置，孔间距经过计算，刚好可以匹配标准的20系列铝型材的安装槽间距，也就是说如果是在铝型材搭建的工装上使用，不需要额外打孔，直接可以利用型材的现有槽位安装，通用性更强。零件的内凹曲面和底部安装面的垂直度控制在0.03mm以内，保证安装后工作曲面和工件的接触姿态准确，不会出现倾斜导致的定位偏差，在做三维建模的时候，需要先确定安装基准面，再以基准面为参考搭建工作曲面的轮廓线，通过拉伸、倒圆角、布尔运算切除安装孔的步骤完成建模，建模过程中要注意所有曲面的曲率连续，避免出现硬棱边，加工的时候如果采用CNC铣削，要先粗加工去除大部分余量，再精加工曲面和安装基准面，保证尺寸精度和表面粗糙度符合要求。
