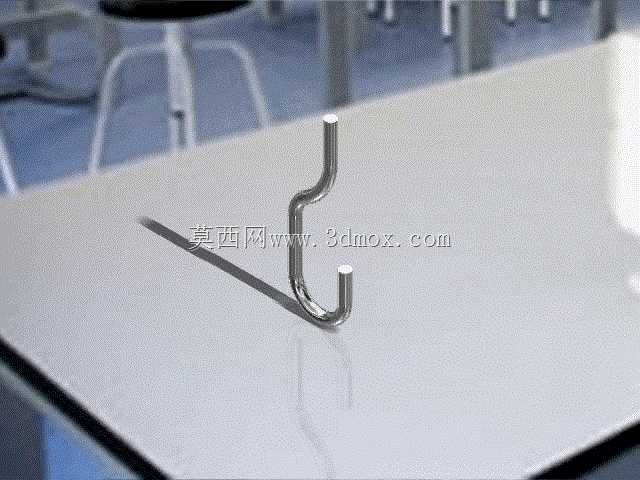

建筑用弯钩型预埋锚固地脚螺栓

　　做建筑结构配套设计快十二年，经手的预埋锚固件少说有上百套，这类弯钩型地脚螺栓是重型设备基座、钢构立柱与混凝土基础衔接最常用的连接件，没有之一。很多刚入行的结构设计师容易把它和普通膨胀螺栓、化学锚栓混为一谈，实际上三者的受力逻辑、适用场景完全不在一个量级——膨胀螺栓靠胀套挤压孔壁产生摩擦力承重，多用于轻型支架、管线吊架这类静载小、动载弱的场景；化学锚栓靠胶体粘结力传力，适合后置埋件的补装场景，耐老化、抗疲劳性能始终存在短板；而这类弯钩型地脚螺栓是随混凝土浇筑直接预埋在基础内部，弯钩段完全嵌固在混凝土握裹层里，靠整个弯钩的机械咬合作用传递荷载，抗拔、抗剪、抗冲击性能远超前两者，是大型冲压设备、重型机床、厂房钢柱、塔吊基础这类大荷载、有持续振动工况的首选锚固方案。

　　从实际选型和建模的角度说，这类螺栓的设计核心从来都不是外露的螺纹段，而是埋入混凝土内部的弯钩结构。弯钩的弯曲半径、直段长度、末端平直段余量，每一个参数都直接决定锚固可靠性：弯曲半径过小会导致螺栓冷弯过程中产生应力集中，受拉时容易在弯弧处发生脆断；弯曲半径过大则会增大预埋坑的开挖尺寸，挤占基础内部钢筋的排布空间，甚至削弱基础局部的混凝土强度。通常工程上会把弯钩的内弯曲半径控制在螺栓公称直径的3倍以上，弯钩末端保留不小于4倍公称直径的平直段，保证混凝土凝固后能完全握裹住弯钩结构，不会在承受极限拉力时出现滑移拔出的问题。

　　建模过程中需要特别注意几个安装边界的尺寸控制：首先是螺栓的总长度，要根据基础混凝土的厚度、上部垫铁组的高度、设备基座的板厚、调平螺母、锁紧螺母、防松垫圈的总厚度来综合核算，既要保证螺纹段露出螺母顶面有2-3倍螺距的余量，方便后续锁紧检查，也不能留得过长导致后续二次灌浆层被螺栓顶穿，或是突出设备基座影响周边管线排布。其次是弯钩段的朝向，很多新手建模时会把所有螺栓的弯钩都朝同一个方向，实际施工规范里明确要求，同一组预埋螺栓的弯钩要错开朝向，避免所有弯钩的受力方向一致导致混凝土局部应力集中，通常相邻螺栓的弯钩会呈90度或180度交错布置，把锚固力均匀分散到基础混凝土的各个方向。

　　这类螺栓的应用场景覆盖非常广，从工业厂房的钢立柱预埋，到生产车间里大型压力机、破碎机、压缩机的设备基础锚固，再到户外输电塔、信号塔的基础固定，甚至民用建筑里大型电梯主机、中央空调冷水机组的基座固定，都能看到它的身影。不同场景下的选型逻辑也有区别：承受静载为主的钢柱锚固，螺栓公称直径通常根据柱脚反力计算，埋深满足15-20倍公称直径即可；承受持续振动载荷的锻压设备、破碎设备基础，除了加大螺栓公称直径、增加埋深到25-30倍公称直径之外，还要在弯钩处增设横向锚固钢筋，进一步增强握裹力，避免长期振动下螺栓周围的混凝土出现开裂、松动。

　　建模时还要考虑施工过程中的公差适配问题，现场预埋螺栓不可能完全做到理论坐标的零误差，所以上部设备基座的螺栓开孔直径通常会比螺栓公称直径大2-4mm，预留出足够的调整余量，这部分尺寸在做整体装配校核的时候必须考虑进去，不能按照螺栓直径直接做等直径开孔，否则现场安装时很容易出现螺栓穿不进基座孔的问题。另外螺栓外露螺纹段在混凝土浇筑前必须做好防护，通常会用塑料套管或者黄油包裹螺纹，避免浇筑时水泥浆粘在螺纹上导致后续螺母无法拧入，这些细节虽然不体现在螺栓本身的三维模型里，但作为结构设计人员，在出装配图、做施工交底的时候必须明确标注，否则很容易给现场施工造成麻烦。

　　从受力特性来说，这类弯钩地脚螺栓不仅能承受垂直方向的拉力，还能承受水平方向的剪力，以及设备运行时产生的交变冲击载荷，这也是它在重型设备基础场景下不可替代的原因。很多人觉得螺栓就是个简单的金属杆，实际上从冷弯成型的工艺性，到预埋后的受力传递路径，再到安装时的公差配合，每一处结构设计都对应着实际工程里的具体需求，没有多余的结构，也不能随意简化关键的受力段。比如弯钩处不能做成直角弯折，必须是平滑的圆弧过渡，就是为了避免冷弯时的微裂纹和受力时的应力集中，这些细节都是从几十年的工程实践里总结出来的经验，不是靠凭空想象就能做对的。

　　在做三维建模的时候，还要注意螺纹段的建模精度，不需要把每一圈螺纹都画成精确的螺旋扫描实体，那样会导致整个装配体的文件过大，影响后续的装配校核和工程图导出效率，通常螺纹段用装饰螺纹线标注公称直径和螺距即可，只要保证螺栓的光杆段直径、弯钩尺寸、总长度、螺纹段长度这些关键安装尺寸准确，就能满足施工选型和装配校验的需求。另外螺栓的材质通常选用Q235或者Q355碳素结构钢，强度等级对应4.8级或8.8级，不同强度等级的螺栓适用的载荷场景不同，建模时可以通过配置属性把材质、强度等级这些参数关联到模型里，方便后续选型时直接调用，不用每次都重新核对参数。
