带安装底座的法兰式轴套支撑座

项目分类:通用机械零部件 发布时间:2021-12-10 ID:448395
  • 带安装底座的法兰式轴套支撑座
  • 带安装底座的法兰式轴套支撑座

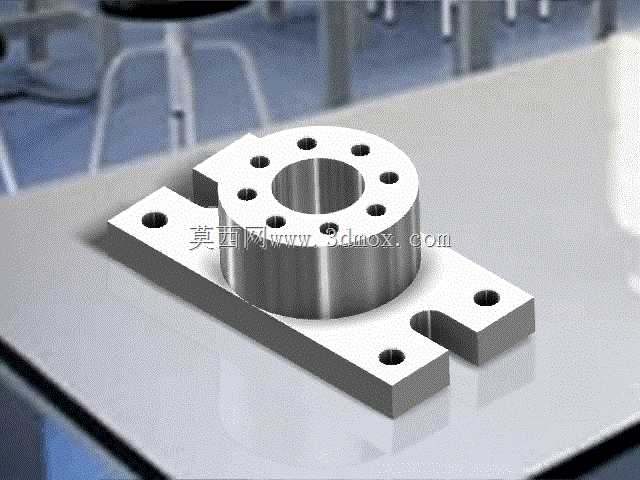

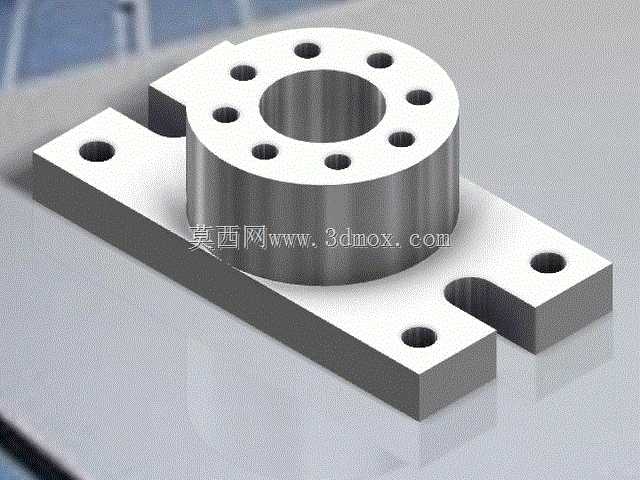

  这类带双侧安装翼的法兰式支撑构件,常见于自动化输送线的辊筒端部定位、小型工装夹具的导柱固定座、精密检测设备的探针轴套支撑场景,也会在非标自动化设备的直线运动单元中作为光轴的端部支撑件使用,核心作用是为穿入中心通孔的轴类零件提供径向约束与轴向定位,同时通过底座的安装结构完成自身在设备基板上的固定,避免轴系运转过程中出现偏移、窜动问题。从结构设计逻辑来看,中心的带台阶通孔是核心功能区,通孔内径与配套轴类零件采用间隙配合,台阶面可作为轴套或者轴承的轴向定位面,限制装入零件的轴向窜动距离;上端法兰面均匀分布的8个螺栓孔,可用于安装端盖或者外接防尘、密封构件,也可在部分场景下通过螺栓连接上方的功能附件,拓展构件的使用场景。

  两侧延伸出的安装底座采用对称式布局,每个翼板上设置两个安装孔,其中一侧翼板额外开设U型长槽,这种混合孔位的设计是为了适配安装时的位置微调需求:当设备基板上的安装孔位存在小范围加工误差时,可通过U型槽调整支撑座的固定位置,保证中心通孔的轴线与配套轴系的同轴度,降低安装调试的难度,相比全圆孔设计容错率更高,也能在后期维护调整时减少拆装工作量。构件整体采用一体化铣削成型的结构思路,没有额外的拼接焊缝或者连接螺栓,避免了拼接结构带来的装配间隙问题,整体刚性更强,在承受轴系传递的径向载荷时,不会出现拼接部位松动、形变的问题。从安装边界来看,底座的下表面为完整的精加工平面,安装时需要与设备基板的安装面完全贴合,保证支撑面的平面度要求,

  避免安装后出现倾斜导致轴系卡滞;中心通孔的轴线与底座安装面保持垂直,垂直度公差通常控制在0.02mm以内,保证装入的轴类零件运转顺畅,不会出现偏磨问题。两侧翼板的安装孔中心距、法兰端面的螺栓孔分布圆直径都需要严格匹配对应安装位置的孔位尺寸,中心通孔的内径尺寸根据配套轴径确定,法兰圆柱段的高度根据所需的轴套支撑长度设计,保证轴类零件穿入后有足够的接触支撑长度,避免悬臂过长导致的轴端挠曲。在实际选型应用中,这类支撑座多用于载荷不大、定位精度要求中等的传动场景,相比分体式的轴承座结构,一体化结构的零件数量更少,安装步骤更简便,不需要额外调整轴承座与底座的同轴度,适合批量应用在非标设备的标准化传动单元中,能有效缩短设备的装配调试周期。

  设计建模过程中,需要重点关注各安装孔的位置度公差,尤其是U型槽的宽度与中心位置,需要与配套的固定螺栓尺寸匹配,保证螺栓能顺利穿入同时不会出现过大的间隙导致固定后松动;法兰端面与中心通孔的垂直度、底座安装面的平面度都是需要重点管控的形位公差,这些参数直接影响后续轴系安装后的运转精度。另外,构件的所有棱边都做了小倒角处理,既可以避免安装过程中锐边划伤操作人员,也能去除机加工产生的毛刺,保证零件装配时各贴合面能完全接触,不会因为毛刺顶起导致安装倾斜。中心通孔的内壁粗糙度要求较高,通常需要达到Ra1.6以下,减少轴类零件或者轴套转动时的摩擦阻力,降低运转过程中的磨损量,延长构件的使用寿命。
