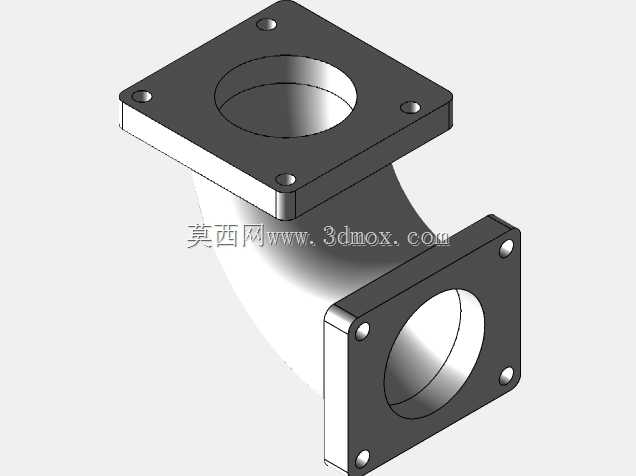

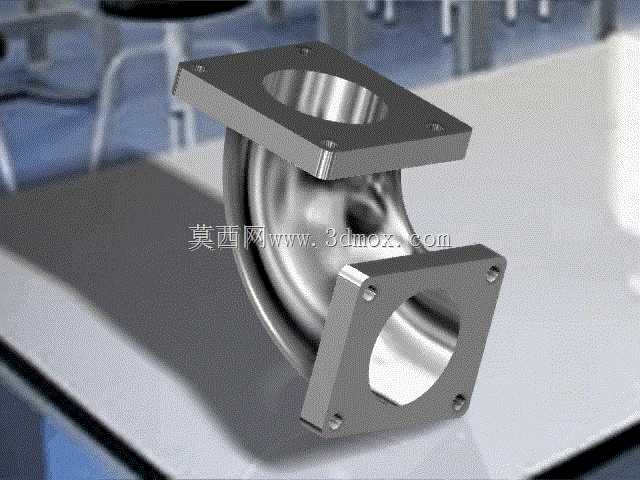

带方形安装法兰90度弯式金属管接头

　　这款带方形安装法兰的90度弯式管接头，主要应用在工业流体输送管路的直角转向场景中，常见于液压动力站管路排布、工艺管道直角转向对接、设备内部气路/油路转向连接等工况，用来实现两个垂直方向管路的刚性对接，同时通过两端的方形法兰结构完成与设备面板、管路端法兰的固定，保证连接位置的密封性能与结构强度，避免管路转向位置出现应力集中导致的泄漏、断裂问题。从结构设计来看，接头主体采用等通径的90度圆弧弯管结构，弯曲段的曲率半径经过优化，既不会因为曲率过小造成流体通过时的局部阻力陡增，也不会因为曲率过大占用过多安装空间，流体在弯管段的流向过渡平缓，能有效降低管路运行时的压损，减少湍流引发的管路振动与冲蚀问题。两端的方形法兰采用一体化加工结构，

　　和弯管主体之间没有拼接焊缝，从根源上避免了焊接位置的应力腐蚀、焊缝泄漏隐患，每个法兰上加工有四个对称分布的安装通孔，孔位位置度公差控制在±0.1mm范围内，安装时可以和对接法兰的螺孔快速对位，不需要额外修配孔位，降低现场安装的调整工作量。法兰的密封面采用平面加工设计，表面粗糙度达到Ra1.6，安装时配合对应规格的密封垫片，就能实现可靠的端面密封，可耐受常规工业工况下的油压、气压输送压力，不会出现端面渗漏问题。在安装边界方面，两端方形法兰的外轮廓尺寸一致，安装时两个法兰的安装面互相垂直，分别对应两个垂直方向的安装基准面，弯管段的外轮廓不会超出法兰的外边界，在密集排布的管路组中安装时，不会和相邻的管路、结构件发生干涉，

　　安装完成后接头的整体占用空间规整，方便后期做管路的保温、防护层包覆。设计过程中，针对法兰和弯管的衔接位置做了圆弧过渡处理，避免直角衔接带来的应力集中，当管路受到外部振动、压力冲击载荷时，应力会沿着过渡圆弧均匀分散，不会在衔接位置出现应力峰值，有效提升接头的抗疲劳性能，延长在振动工况下的使用寿命。接头的内孔通径和对接管路的通径完全一致，没有缩径、台阶结构，流体通过时不会出现截流现象，也不会在台阶位置残留介质，适合输送洁净流体、有定期管路吹扫需求的工况，不会出现介质残留引发的管路堵塞、介质变质问题。在实际设备选型应用中，这类接头常用来替代需要现场焊接弯管、再配对法兰的现场施工方案，一体化的结构不需要现场做焊接、焊缝探伤等工序，

　　直接通过螺栓紧固就能完成安装，大幅缩短管路装配的施工周期，也避免了现场焊接质量不稳定带来的后期泄漏隐患，在批量生产的工业设备、标准化管路模组中应用十分广泛。针对不同的输送介质工况，这类结构的接头可以匹配不同的金属材质，在常规油压、气压工况下采用碳钢材质做表面防锈处理即可满足使用需求，在腐蚀性介质输送场景中可以更换为不锈钢材质，结构尺寸不需要做调整，具备很强的工况适配性。安装时需要注意，两端法兰的紧固螺栓需要按照对角顺序逐步拧紧，保证密封面的压力均匀分布，避免因为单侧压力过大造成法兰变形、密封失效，同时紧固力矩需要匹配螺栓的强度等级，避免力矩过大造成螺栓断裂、法兰密封面压损。
