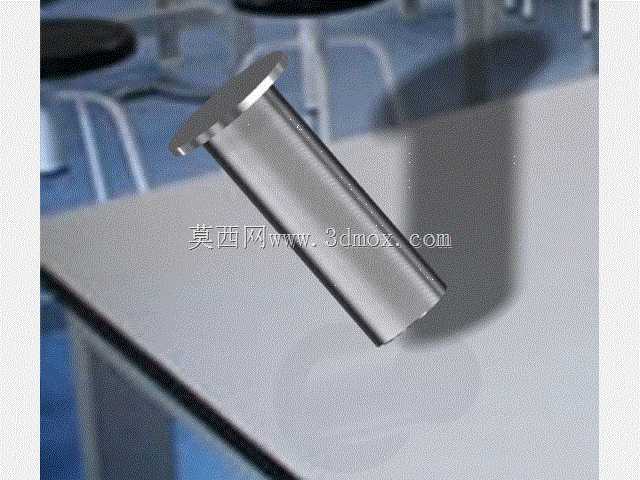

标准外螺纹紧固件三维结构设计

　　在各类机械装配场景中，螺纹紧固件是应用覆盖范围最广的基础连接元件，小到消费电子内部的结构固定，大到重型工程机械的机架拼接、化工管路的法兰对接，都离不开这类零件的可靠锁紧作用。这款螺钉的三维建模过程，完全围绕实际装配中的受力需求与安装边界展开，建模初期首先梳理了不同应用场景下的载荷特性：针对静载荷为主的普通设备机架连接，螺纹牙型采用通用公制三角牙型，牙型角60度，牙根处做了微小圆弧过渡，避免应力集中导致的螺纹断裂问题；针对有振动工况的设备连接，在螺钉头与杆部衔接位置增加了退刀槽结构，既方便螺纹加工时的退刀操作，也能在装配时让垫片完全贴合支承面，不会因为螺纹收尾的凸起导致锁紧失效。从外形尺寸来看，螺钉头部采用标准外六角构型，对边尺寸、

　　头部厚度均匹配常规手动扳手、气动套筒的通用规格，不需要定制特殊工装就能完成现场装配，杆部长度覆盖常用的连接厚度区间，螺纹段长度根据杆长做对应匹配，保证拧入螺纹孔后有足够的啮合牙数，通常连接钢件时啮合长度不小于1倍螺纹公称直径，连接铸铁、铝合金等低强度材料时啮合长度预留到1.5倍公称直径以上，避免螺纹滑牙。建模时特意还原了螺钉末端的倒角结构，这个结构很多新手建模时容易忽略，实际装配时倒角能起到导向作用，让螺钉快速对准螺纹孔入口，不会因为杆部端面的毛刺刮伤内螺纹牙型，同时也能去除加工时产生的锐边，避免装配工人被划伤。在安装边界的考量上，模型预留了标准平垫、弹垫的装配空间，螺钉头下的支承面平面度控制在合理公差范围内，保证垫片受压均匀，

　　不会出现偏载导致的预紧力不足问题；针对需要沉孔安装的场景，也可以基于这个基础模型快速修改头部尺寸，匹配不同沉孔的直径与深度要求，不需要重新搭建整体结构。从功能特性来说，这类螺钉主要实现两个被连接件的可拆卸紧固，相比铆接、焊接等连接方式，后期维护拆解更方便，只要拧出螺钉就能分离两个零件，不会破坏被连接件的基体结构；建模时螺纹部分采用了简化表达与精确牙型两种建模逻辑，做整体设备装配时可以用简化螺纹模型减少文件占用的系统资源，提升大装配体的旋转、缩放操作流畅度，做有限元受力分析、干涉检查时可以切换到精确牙型模型，准确计算螺纹啮合处的应力分布，排查相邻零件是否存在干涉问题。实际工程应用中，这类螺钉的选型往往需要结合被连接件的材料、

　　承受的载荷类型、安装空间大小综合判断，比如在狭小的设备内部空间，外六角头螺钉的扳手活动空间不足时，就可以将头部构型替换为内六角圆柱头，而这个三维模型的参数化结构可以快速修改头部参数，不需要重新绘制杆部与螺纹部分，大幅提升设计迭代效率。建模过程中也考虑了不同表面处理的结构适配性，比如镀锌、发黑等常见表面处理的镀层厚度在模型公差中做了预留，不会因为镀层导致螺纹配合过紧，出现拧入困难的问题；杆部的尺寸公差采用基轴制配合，能适配不同精度等级的内螺纹孔，满足普通连接、定位连接等不同场景的配合要求。很多刚入行的结构设计人员在绘制螺钉模型时，往往只关注外形的相似性，忽略了实际加工与装配的工艺细节，比如螺纹收尾的不完整牙段长度、头部的扳拧空间预留、末端倒角的角度与尺寸，这些细节恰恰是决定零件能否顺利加工、现场能否顺利装配的关键，这款模型在搭建时就把这些工艺细节全部融入结构中，拿到模型后不管是做装配干涉检查、出工程图，还是做加工工艺编制，都不需要再做额外的结构修正，能直接对接后续的设计与生产环节。在管路连接、电气柜装配、输送线机架搭建这类常见工程场景中，这类螺钉的用量非常大，统一的标准件模型能让整个设计团队的选型保持一致，避免出现同一个装配位置不同设计人员选用不同规格螺钉的问题，减少后续采购、装配环节的物料种类，降低生产与维护成本。
