弧形带安装孔机械防护端盖结构件

　　这类弧形带安装孔的壳体类结构件，在轻工输送设备、小型自动化工作站的外露运动部件防护场景中应用十分广泛，日常多作为旋转轴端、线性滑轨端部的遮挡防护结构使用，避免生产过程中切屑、粉尘落入运动副造成卡滞，同时也能防止操作人员误触运动部件引发安全隐患。从实际使用场景来看，这类零件常安装在设备框架的型材端面、小型动力组件的输出端外侧，不需要承担大载荷的结构支撑作用，核心功能是物理阻隔与外观规整，因此在结构设计上优先考虑安装便捷性与外形适配性。设计阶段首先要匹配安装位的边界尺寸，弧形顶面的曲率需要和被防护部件的外轮廓保持一致，避免出现突出的棱角或者过大的装配缝隙，三个安装孔的位置分别对应底部安装面的三个固定点位，

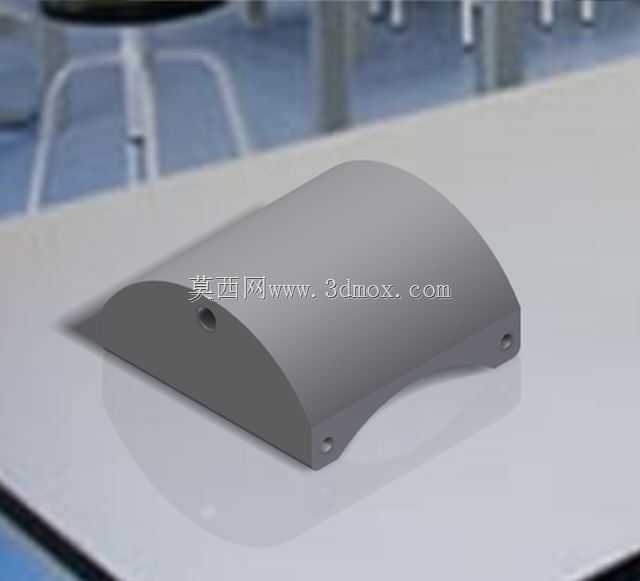

　　孔位公差按照IT12级控制即可满足装配要求，不需要过高的加工精度，适合采用注塑或者铝合金压铸工艺批量生产，单件小批量制作时也可以采用尼龙棒材数控铣削加工。零件的主体壁厚保持均匀，整体为半圆柱弧形壳体结构，底部为平直的安装贴合面，三个安装孔分别布置在贴合面的两个端角与中部位置，其中中部孔位做了沉台设计，安装后螺钉头可以完全沉入沉台内，不会突出零件表面造成剐蹭。两侧的安装孔为通孔设计，直接贯穿零件侧壁，安装时可以从侧面穿入螺钉完成固定，适配侧面锁紧的安装场景，不需要在零件后方预留操作空间，适合紧凑安装位的使用需求。在建模过程中，首先绘制底部安装基准面的轮廓草图，确定三个安装孔的中心距与整体长宽边界，随后拉伸生成底部的安装贴合凸台，

　　再通过曲面拉伸生成弧形顶面，将曲面与底部实体进行合并修剪，得到整体的壳体基础形态，之后对所有棱边做R1.5的圆角过渡，避免应力集中同时减少加工时的毛刺残留，最后对安装孔位做沉孔与通孔的切除特征，完成整体结构建模。需要注意的是，弧形顶面与底部安装面的衔接处要做顺滑过渡，不能出现直角转折，否则注塑生产时容易出现缩痕，铣削加工时也会因为刀具接刀留下明显的加工痕迹。这类零件的安装边界需要严格匹配被防护部件的外伸尺寸，零件的内弧面与被防护的旋转部件外轮廓要预留1.5mm的安全间隙，避免设备运行过程中零件与运动部件发生摩擦干涉，安装孔的中心距要和设备安装位的预加工螺纹孔中心距保持一致，公差控制在±0.1mm范围内即可保证顺利装配，

　　不需要额外的调整工序。从实际使用反馈来看，这类结构件如果采用ABS材质制作，日常环境下的使用寿命可以达到3年以上，如果应用在有切削液飞溅的机加工场景，可以更换为PA66加玻纤材质，提升耐油耐老化性能，安装时在贴合面增加0.5mm厚的橡胶垫片，还可以起到一定的密封防尘作用，阻挡细小粉尘从装配缝隙进入设备内部。
