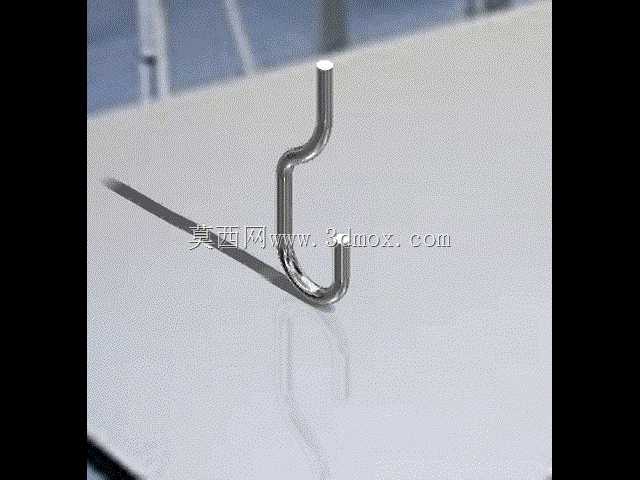

弯钩型预埋锚固地脚螺栓结构

　　做设备基础预埋设计快十二年，经手的地脚螺栓选型方案少说有几百套，这次做的弯钩型地脚螺栓，是重型动载设备基础里最常用的一类锚固构件。很多刚入行的结构工程师总觉得地脚螺栓就是个带弯的圆钢，随便画个尺寸埋进去就行，真到设备试车的时候，基础松动、螺栓被拔出来的事故见得太多，才会明白这个小构件的设计细节直接决定了整套设备的运行稳定性。

　　先从实际应用场景说，这类弯钩地脚螺栓主要用在中小型冲压设备、普通机床、厂区管廊支架、小型起重设备的混凝土基础里，和直杆型锚栓、化学锚栓不同，它的锚固力完全来自弯钩部分和混凝土的握裹咬合，不需要额外的锚板或者化学粘结剂，成本低、施工容错率高，是民用工业厂房里应用最广的预埋固定件。很多现场施工队喜欢随便把圆钢弯个钩就埋，其实弯钩的弧度、直段长度、埋入深度都有严格的设计边界，差个几十毫米，锚固承载力可能掉三成以上。

　　从功能特性上看，这个构件的核心作用是把上部设备的静载、动载、振动冲击荷载均匀传递到混凝土基础内部，避免设备运行时出现位移、倾覆。和带锚板的地脚螺栓相比，弯钩型的加工难度更低，现场预埋的时候不需要额外焊接锚板，对施工人员的技术要求不高，只要定位准确、混凝土浇筑时不发生偏移，就能达到设计要求的锚固强度。这里要提一个很多人容易忽略的点，弯钩的开口方向不能顺着设备的水平荷载方向布置，必须和水平剪力方向垂直，不然受载的时候弯钩很容易从混凝土里被撬出来，之前在一个汽配厂的冲压车间见过一次，安装队图省事所有螺栓弯钩都朝同一个方向，设备开了不到三个月，靠近冲头一侧的三个螺栓全部被拔松，基础混凝土崩掉了一大块，最后只能重新凿开基础返工，耽误了快半个月的生产。

　　设计思路上，这个模型完全按照常规工业设备的荷载要求做的结构优化，螺杆部分采用等直径圆钢截面，螺纹段长度预留了设备底座厚度、调平垫片厚度、双螺母锁紧厚度的余量，不会出现螺纹不够长、螺母锁不紧的问题。弯钩部分做了平滑的圆弧过渡，没有直角弯折，避免冷弯的时候在弯折处产生应力集中，要知道圆钢冷弯的时候如果弯折半径太小，弯折位置的内部晶相会被破坏，受拉的时候很容易从弯折处断裂，之前做拉力试验的时候就遇到过，直角弯折的螺栓，拉断荷载比圆弧过渡的低了将近40%，断口整整齐齐就在弯折的位置。弯钩末端留了一小段直段，这个直段的作用是增大和混凝土的接触面积，避免受拉的时候弯钩从混凝土里滑出，很多人画模型的时候把弯钩做成个闭合的半圆，实际加工的时候根本没法批量冷弯，而且闭合处的应力集中更明显，完全没必要。

　　外形尺寸和安装边界这块，模型里的螺杆长度按照常规C30混凝土基础的埋深要求设计，埋入混凝土的部分长度是螺杆直径的25倍，这个数值是经过无数次拉力试验验证的，在C30混凝土里能保证螺栓被拉断之前，不会和混凝土发生滑移。弯钩的内弯半径是螺杆直径的2.5倍，既满足冷弯加工的工艺要求，也不会让弯钩尺寸太大导致现场预埋的时候和基础钢筋打架。安装的时候要注意，螺栓预埋的定位偏差不能超过2mm，露出基础顶面的螺纹部分要提前用黄油或者塑料布包裹，避免浇筑混凝土的时候水泥浆粘在螺纹上，导致后期螺母拧不进去。很多现场施工为了固定螺栓位置，会把螺栓直接焊在基础钢筋上，这个操作其实是违规的，焊接产生的高温会让螺栓材质退火，强度大幅下降，正确的做法是用独立的定位支架固定螺栓，和基础钢筋做柔性固定，避免浇筑混凝土的时候螺栓移位就行，绝对不能直接焊死。

　　另外还要考虑后期设备更换的余量，螺纹段露出基础的长度比常规要求多留了两个螺母的厚度，就算后期基础沉降需要加垫片调平，也有足够的螺纹长度锁紧。很多老厂房改造的时候，就是因为原来的地脚螺栓留的螺纹太短，换设备的时候没法加垫片调平，只能重新植筋，费钱又费时。这个模型的结构细节完全贴合现场施工和实际使用的要求，没有多余的结构，每个尺寸的设定都对应实际工程里的荷载要求和施工痛点，不管是做设备基础设计，还是做施工交底，都能直接拿来参考，不会出现和现场实际脱节的问题。做机械结构设计久了就明白，越是这种看起来简单的标准件，越要抠细节，很多大的设备事故，根源往往就是这些不起眼的小构件设计或者安装不到位，把每个小零件的设计逻辑摸透，才能避免现场出问题。
