工厂油桶吊运倾斜作业专用属具结构

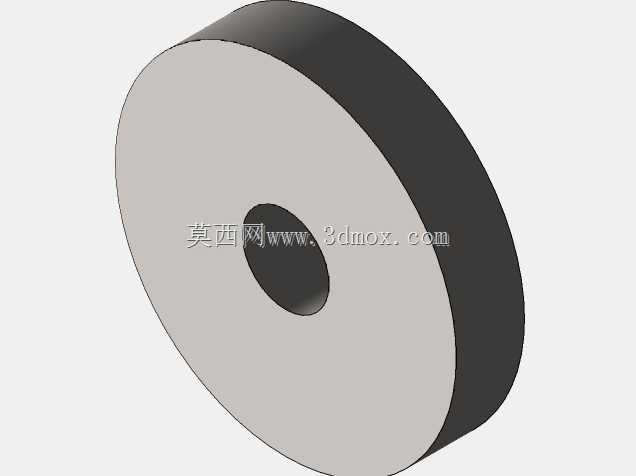

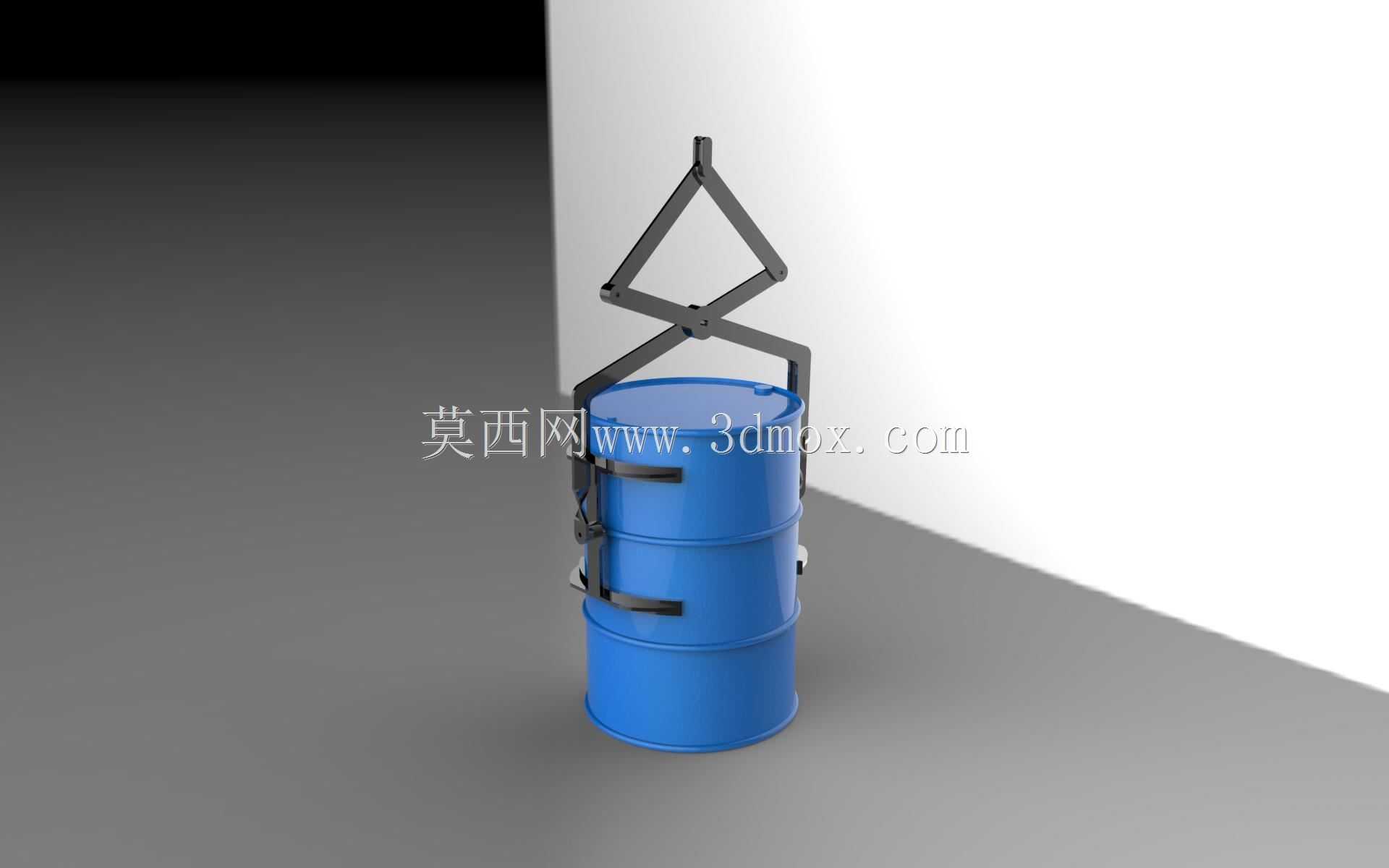

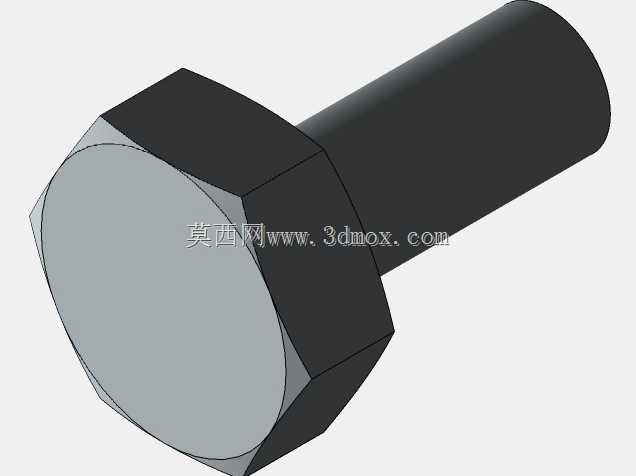

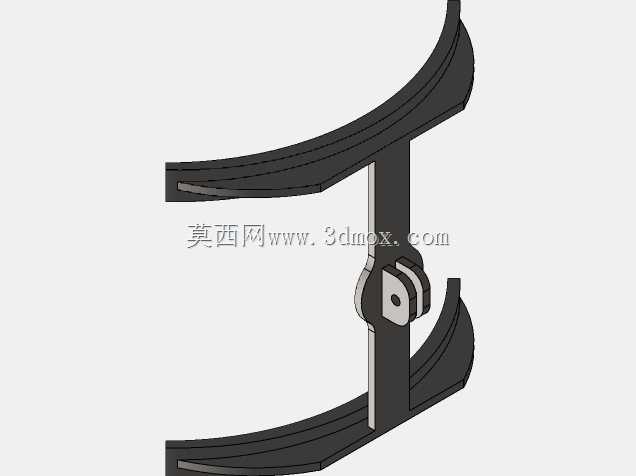

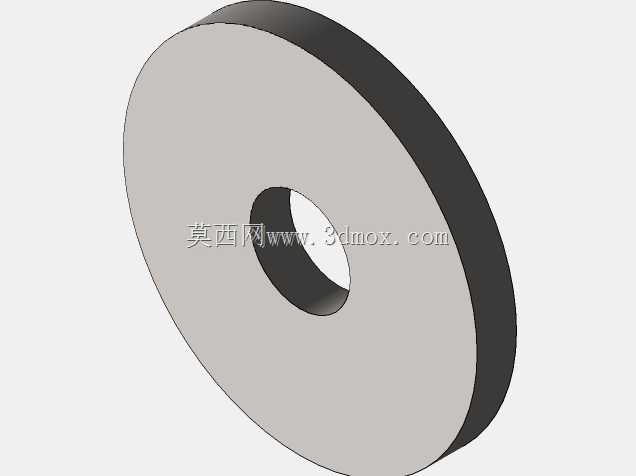

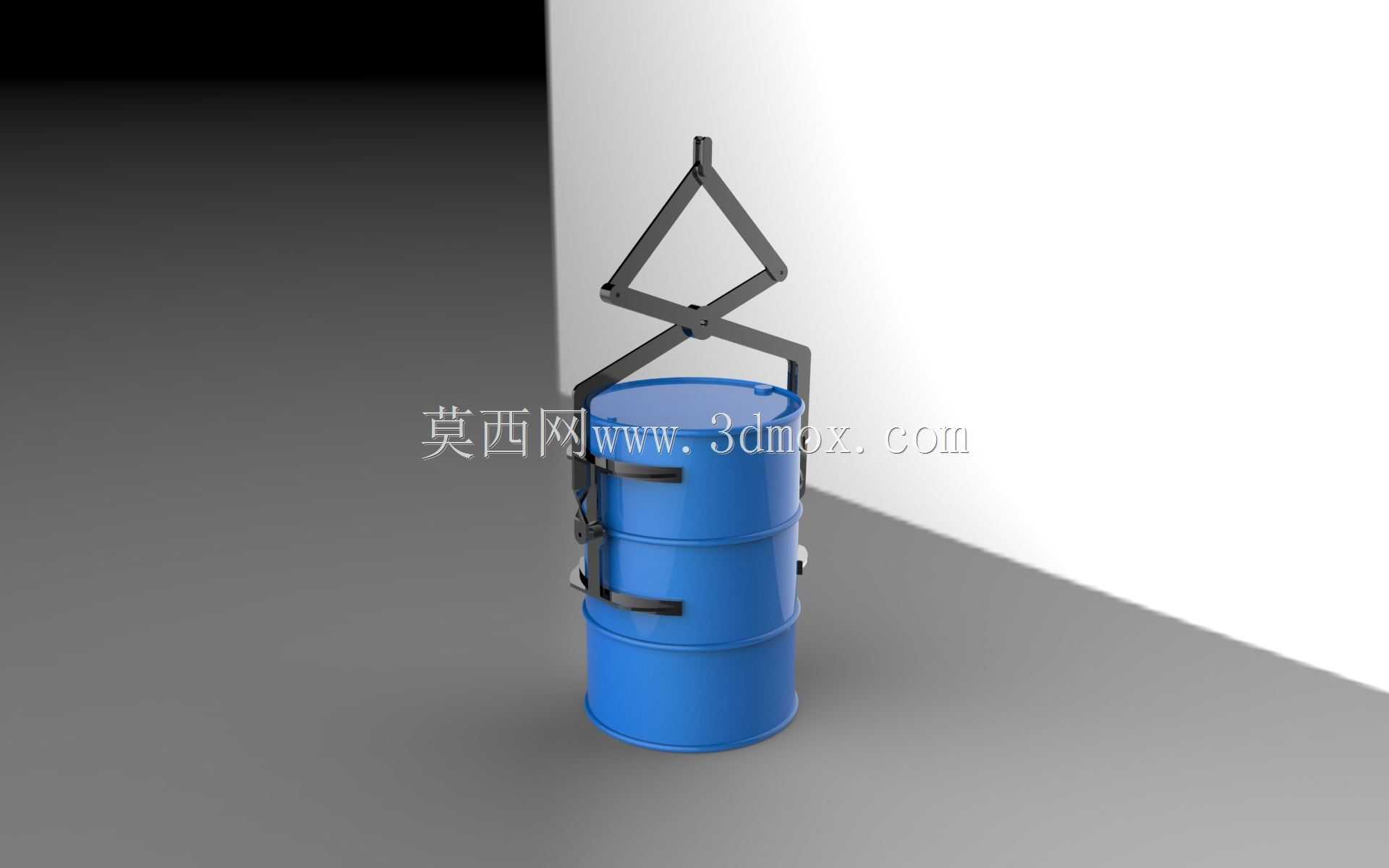

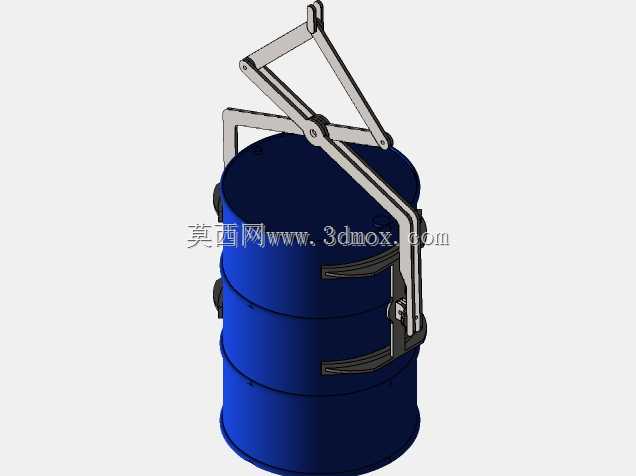

　　在机加工车间、润滑油调配车间、化工原料仓储区这类需要频繁转运桶装液态物料的场景里，人工直接扳倒油桶倾倒介质的操作一直是职业健康防护的重点管控项，满装200L标准工业油桶的总重量接近200kg，操作人员徒手施力倾斜桶身时，腰部承受的瞬时载荷极易超出人体工学安全阈值，长期重复这类动作会积累形成不可逆的腰肌劳损、腰椎间盘突出等职业病症，同时人工倾倒过程中很难精准控制介质流出速度，容易出现物料飞溅、洒漏的问题，既造成原料浪费，也会带来地面湿滑、人员滑倒的安全隐患。这套配套起重设备使用的油桶倾卸属具，正是针对这类现场痛点开发的作业辅助装置，整套结构不需要额外配置动力源，完全依靠吊运过程中的重力触发与机械连杆的自锁特性完成桶身的夹持、锁紧与倾翻动作，作业时仅需要地面辅助人员将属具的抱箍位置对准油桶上部的卷边位置，随着起重设备起升吊点，上部的菱形连杆机构会随着拉力增大逐步收拢，带动两侧的弧形抱臂向内收紧，配合抱臂内侧的防滑卡扣牢牢卡住油桶的两道环形加强筋位置，当吊点拉力达到额定载荷的30%时，锁紧机构会自动进入锁止状态，即使起升过程中出现小幅晃动，抱臂也不会出现松脱打滑的问题。整套属具的设计完全适配国标200L闭口钢制油桶的外形尺寸，抱臂的合围内径设置为590mm，刚好贴合油桶外壁的最大外径，下部的两道防滑卡扣的垂直间距为180mm，对应油桶身部两道滚压加强筋的标准间距，不需要额外调整就可以直接对位卡接，属具上部的吊点采用标准卸扣连接结构，

　　可以直接适配车间内通用的桥式起重机、电动葫芦、手动葫芦的吊钩尺寸，不需要额外制作转换接头，整套结构的安装边界控制在宽度650mm、高度1100mm的范围内，即使在货架间距仅1.2m的狭窄仓储通道内，也可以顺利完成油桶的起吊与转向动作，不会和周边货架、设备发生干涉。当油桶被吊运到目标投料位置上方后，作业人员只需要扳动属具上部的解锁拨杆，原本锁止的旋转铰接轴就会释放自由度，此时桶身会在自身重力与内部物料的偏心作用下，围绕铰接轴缓慢向下倾斜，倾斜过程中可以通过拨杆的扳动角度控制铰接轴的阻尼大小，从而精准调节桶身的倾斜角度，最大倾斜角度可以达到135°，完全满足将桶内残留介质彻底倒净的作业需求，整个倾倒过程中作业人员只需要站在距离桶身1.

　　5m外的安全位置操作拨杆，不需要直接接触桶身，彻底避免了物料飞溅接触皮肤、桶身滑脱砸伤人员的风险。整套结构的受力路径经过反复优化，所有承力部件的应力集中位置都做了圆弧过渡处理，连杆铰接位置采用自润滑铜套作为转动副，长期使用不需要频繁加注润滑脂也不会出现卡滞问题，抱臂与桶身接触的位置都包覆了耐油橡胶垫，既可以增加夹持摩擦力，也可以避免钢制抱臂直接刮蹭油桶外壁的防锈涂层，延长油桶的重复使用寿命。不同于市面上需要配套电动液压动力单元的复杂倾卸设备，这套纯机械结构的属具没有电气元件、液压管路这类易损部件，日常维护只需要定期检查铰接轴的磨损量、锁紧卡齿的啮合间隙即可，即使在有防爆要求的化工仓储区域、涂装车间内也可以安全使用，

　　不会因为电气火花带来防爆风险。在实际现场的作业效率测算中，配合额定起重量1t的电动葫芦使用时，单桶物料的吊运、倾倒全流程作业时间可以控制在2分钟以内，相比传统人工倾倒配合手动液压车转运的作业模式，效率提升4倍以上，同时单班次作业只需要1名地面辅助人员就可以完成全部操作，不需要额外安排人员扶持桶身、控制倾倒角度，大幅降低了桶装物料转运工位的人力配置成本。结构设计过程中特意做了重心匹配优化，当属具空载状态下起升时，整体重心会落在吊点的正下方，整套属具会自然保持竖直状态，不会出现歪斜打转的问题，方便作业人员对位卡接油桶；当夹持满装油桶起升时，桶身与属具的组合重心同样落在吊点的竖直轴线上，起升过程中桶身不会出现自发倾斜的问题，只有在解锁铰接轴之后才会按照操作需求倾翻，从结构原理上避免了误动作带来的物料洒漏风险。
