多联锥斗立柱支撑带梯储槽结构

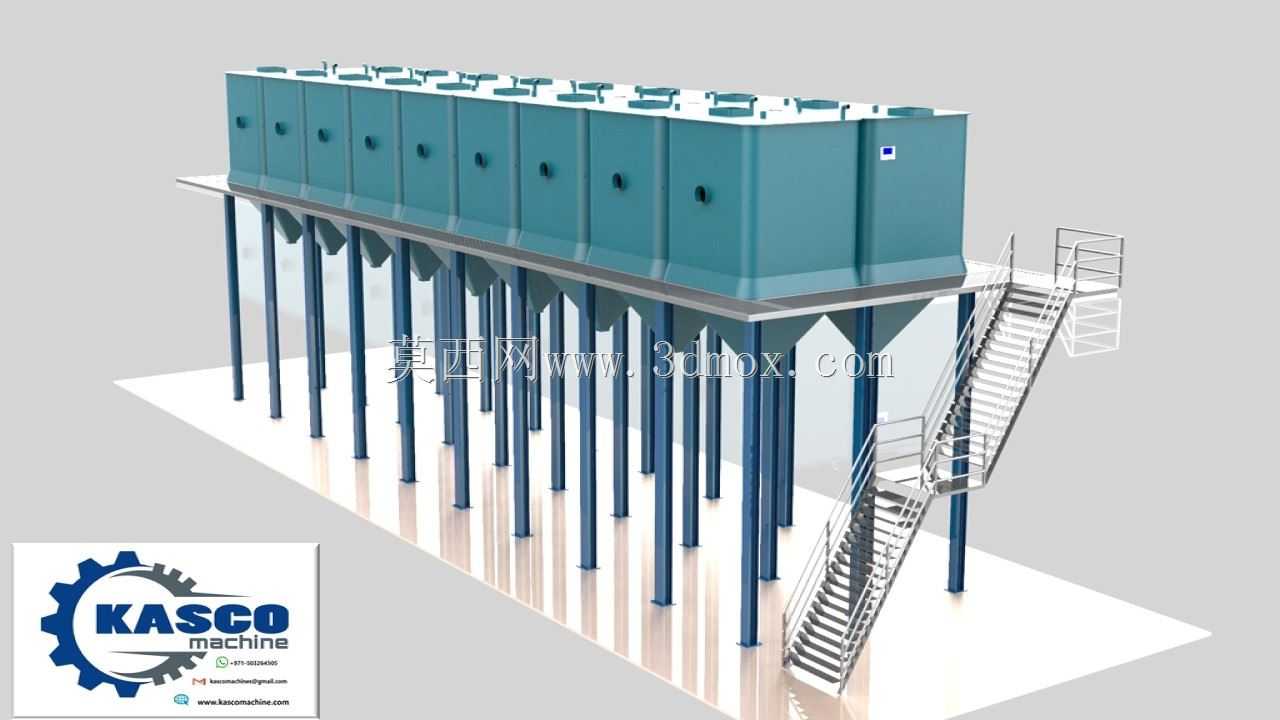

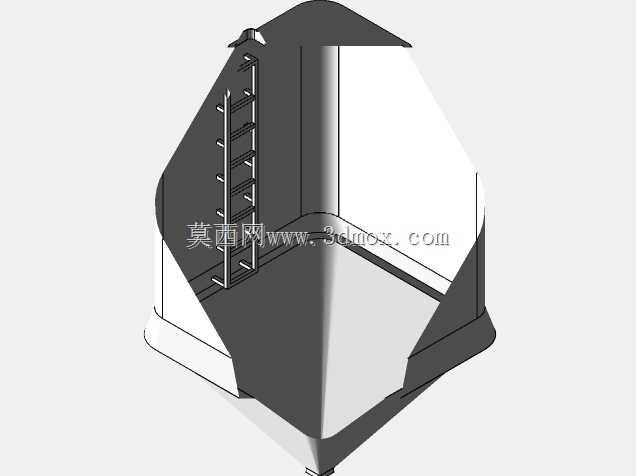

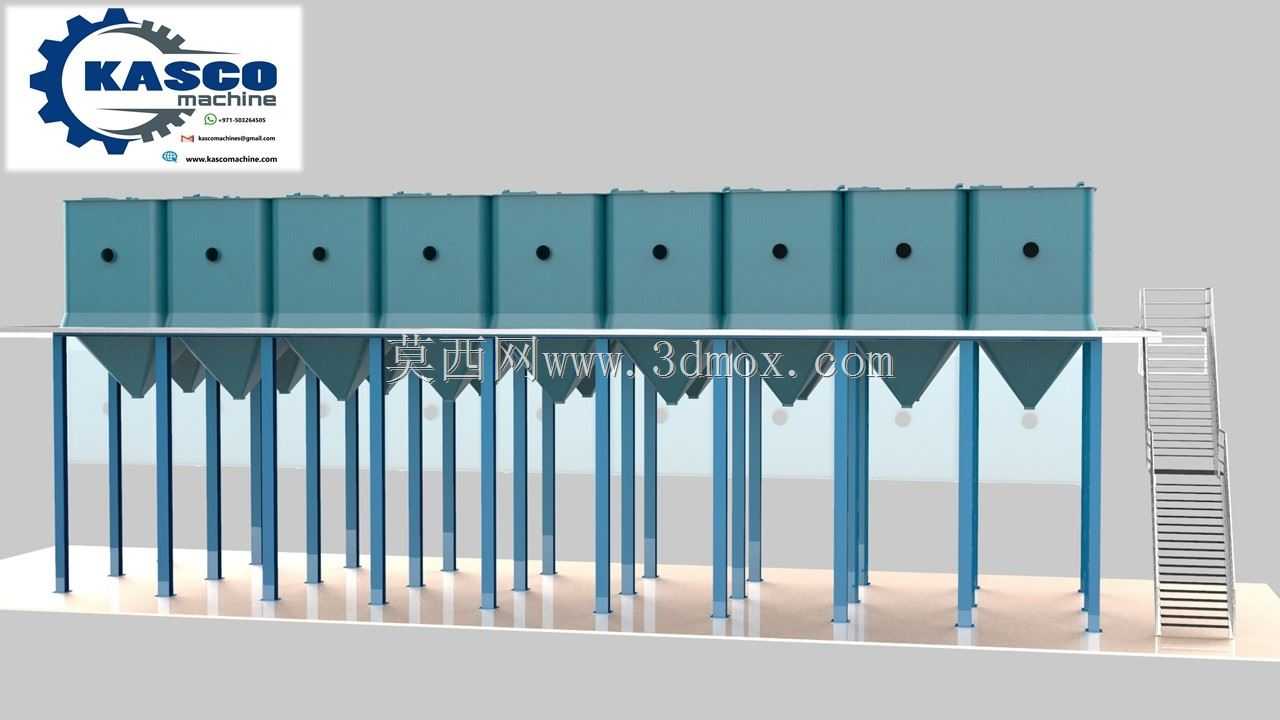

　　该储槽结构多用于散状物料、工艺流体的中间暂存与缓冲工序，常见于粉体加工、水处理、冶金配料、粮食中转等生产场景，作为生产线上下游工序间的物料缓存单元，平衡前后段设备的处理节拍差，避免因前段物料供给波动或后段设备临时停机导致整条产线断料或憋料。整套结构采用上部矩形储腔加下部锥斗卸料的组合形式，上部多联并排的矩形腔体可实现不同品类物料的分仓存储，或是单种物料的大容量扩容存储，每个腔体顶部预留有进料口、排气口以及检修人孔接口，可根据实际工艺需求对接进料管道、除尘管路或是料位检测元件。下部锥斗采用大倾角斜壁设计，针对流动性一般的粉体、颗粒物料可有效避免架桥、堵料问题，锥斗底部预留卸料接口，可对接螺旋输送机、旋转卸料阀或是重力卸料溜管，

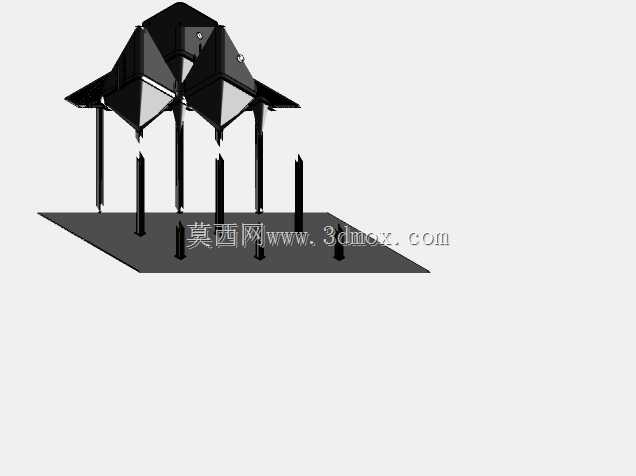

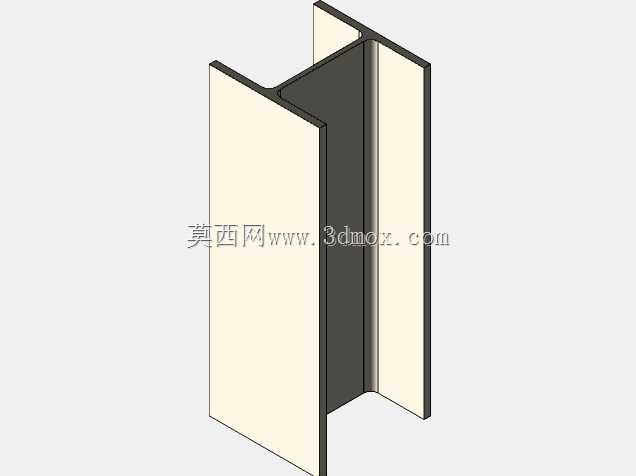

　　实现物料的可控排出。支撑结构采用多根等距排布的立式立柱承载上部储槽的全部静载荷与物料动载荷，立柱与上部槽体框架采用刚性连接，底部预留地脚螺栓安装板，可直接与土建基础预埋板通过螺栓固定，安装时需保证各立柱的垂直度偏差控制在允许范围内，避免槽体倾斜导致的物料偏载、卸料不畅问题。侧面配套的斜爬梯带双侧护栏与顶部过渡平台，爬梯踏步采用防滑花纹板制作，护栏高度符合工业安全防护规范，顶部平台直接连通储槽顶部的操作面，方便运维人员定期进入槽体检修、清理积料或是更换顶部的检测元件。设计过程中首先根据工艺要求的单仓容积确定上部矩形腔体的长宽尺寸，再结合物料的安息角确定下部锥斗的倾斜角度，避免物料在锥斗壁面残留；

　　立柱的排布间距结合槽体底部框架的承重梁跨度设置，保证框架梁的挠度在许用范围内，避免满仓状态下槽体底部变形；爬梯的倾斜角度采用工业常用的45度倾角，兼顾攀爬舒适度与占地空间控制，爬梯与槽体立柱之间采用可拆卸的螺栓连接，方便运输过程中拆分进场，现场组装时无需大量焊接作业，降低现场施工难度。整套结构的安装边界需预留足够的侧面操作空间，爬梯侧需预留不小于1.2米的通行与操作宽度，槽体顶部需预留吊装与检修的净空高度，锥斗底部卸料口距离地面的高度需满足后续卸料设备的安装对接要求，避免出现设备干涉问题。槽体壁板根据存储物料的磨琢性、腐蚀性选择对应的板材厚度与材质，常规无腐蚀的粉体物料可采用普通碳钢板制作，若存储有腐蚀性的流体则需更换为不锈钢材质或是在壁板内部增加防腐衬层，锥斗段的壁板厚度可适当大于上部直段，应对物料下落过程中的冲刷磨损。
