相交轴传动用直齿锥齿轮结构设计

　　在各类需要实现相交轴间动力传递的机械结构中，锥齿轮是应用极为广泛的核心传动零件，这类零件最典型的应用场景是两轴轴线呈90度相交的传动布局，当然在部分非标设备中，也可根据实际传动需求调整轴交角，适配不同的空间布局要求。从实际设备应用来看，这类锥齿轮常出现在差速器、机床分度机构、农业机械传动箱、小型动力头的转角传动单元中，承担着改变动力传递方向、匹配传动比的核心作用，其传动稳定性直接影响整套设备的运行精度与噪音表现。

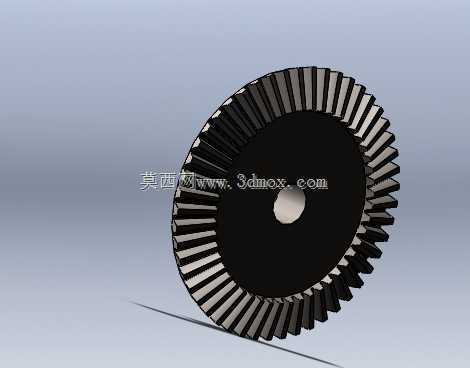

　　从功能特性来看，这款直齿锥齿轮的节面采用标准圆锥面设计，轮齿沿圆锥母线方向均匀分布，齿形从大端到小端呈渐变收缩状态，这种结构设计能够保证两啮合锥齿轮在传动过程中，齿面接触线沿齿长方向平稳过渡，相比螺旋锥齿轮，直齿结构的加工难度更低，装配时的轴向定位容错空间更大，适合中低速、中等载荷的传动工况，日常维护也更为简便，不需要过于复杂的间隙调整流程。

　　设计这类锥齿轮时，首先需要明确安装端的轴孔配合公差，中心轴孔作为整个齿轮的安装基准，其尺寸精度直接决定齿轮运转时的径向跳动量，设计时通常根据配合轴的公差带选择基孔制配合，保证装配后无多余旷量，同时避免过盈量过大导致装配困难。轮齿部分的设计需要结合传动比要求确定分锥角，分锥角的计算直接关联到大端齿顶圆、齿根圆的尺寸边界，大端齿形参数是这类齿轮设计的基准参数，所有齿向方向的尺寸都以大端为基准向小端按比例收缩，设计时需要预留足够的齿侧间隙，避免热胀冷缩或者负载变形导致轮齿卡滞。

　　从安装边界来看，这款锥齿轮的背锥面与安装端面保持垂直，安装时可通过轴肩或者轴套实现轴向定位，齿轮背部的平面可作为装配时的定位基准面，保证装配后齿轮的分锥顶点能够与配对齿轮的分锥顶点完全重合，这一点是锥齿轮装配的核心要求，一旦分锥顶点出现偏移，会导致齿面接触区域偏斜，轻则加剧齿面磨损、增大传动噪音，重则出现轮齿断齿的失效情况。齿轮的外径尺寸即大端齿顶圆直径，决定了安装时需要预留的径向空间，设计安装腔时需要在齿顶圆外侧预留足够的安全间隙，避免运转过程中齿顶与腔体内壁发生剐蹭，同时要考虑润滑油脂的留存空间，保证轮齿啮合区域能够得到持续润滑，降低齿面磨损速率。

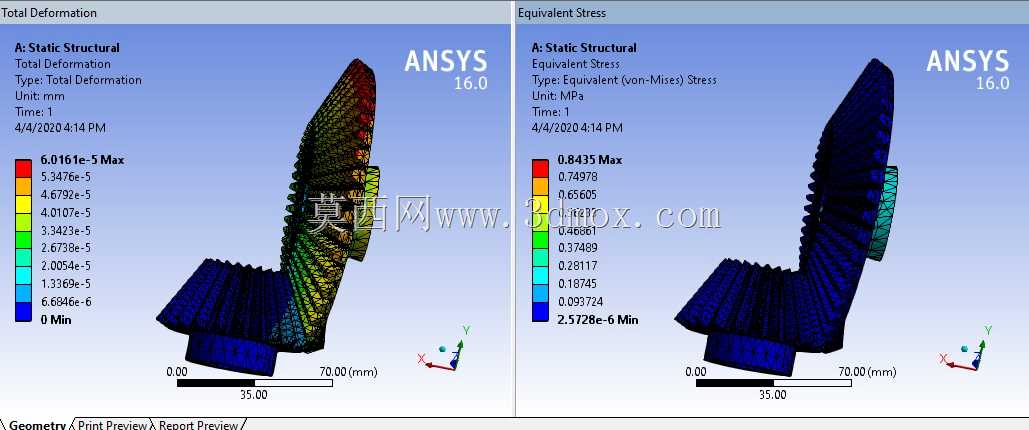

　　在实际选型应用中，这类直齿锥齿轮更适合转速不超过1500rpm、冲击载荷较小的传动场景，比如小型输送线的转角传动单元、手动操作的分度回转机构、农用机具的动力转向传动部分，这类场景对传动噪音的要求相对宽松，直齿结构的低成本、易装配优势能够得到充分发挥。如果应用在高速重载场景，则需要考虑对齿面进行硬化处理，提升齿面的接触疲劳强度，同时严格控制齿形加工精度，降低运转时的动载荷。建模过程中，轮齿的渐开线齿形需要以大端参数为基准，通过沿圆锥母线扫描放样的方式生成，要注意齿根部分的圆角过渡，避免应力集中，提升轮齿的抗弯曲疲劳能力，轴孔位置可根据实际安装需求设计键槽或者顶丝孔，保证扭矩传递的可靠性。
