立式干果焙烧加工设备结构设计

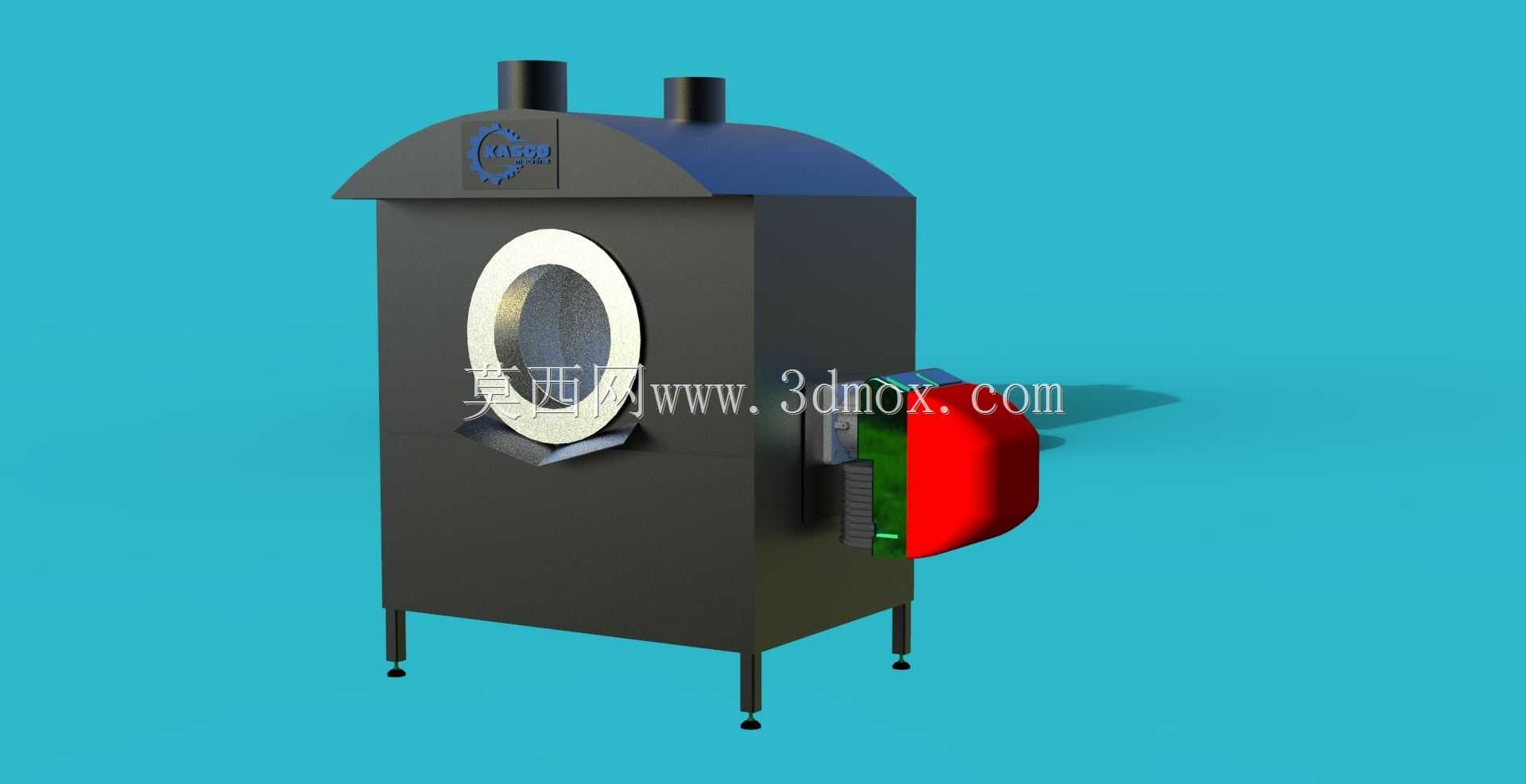

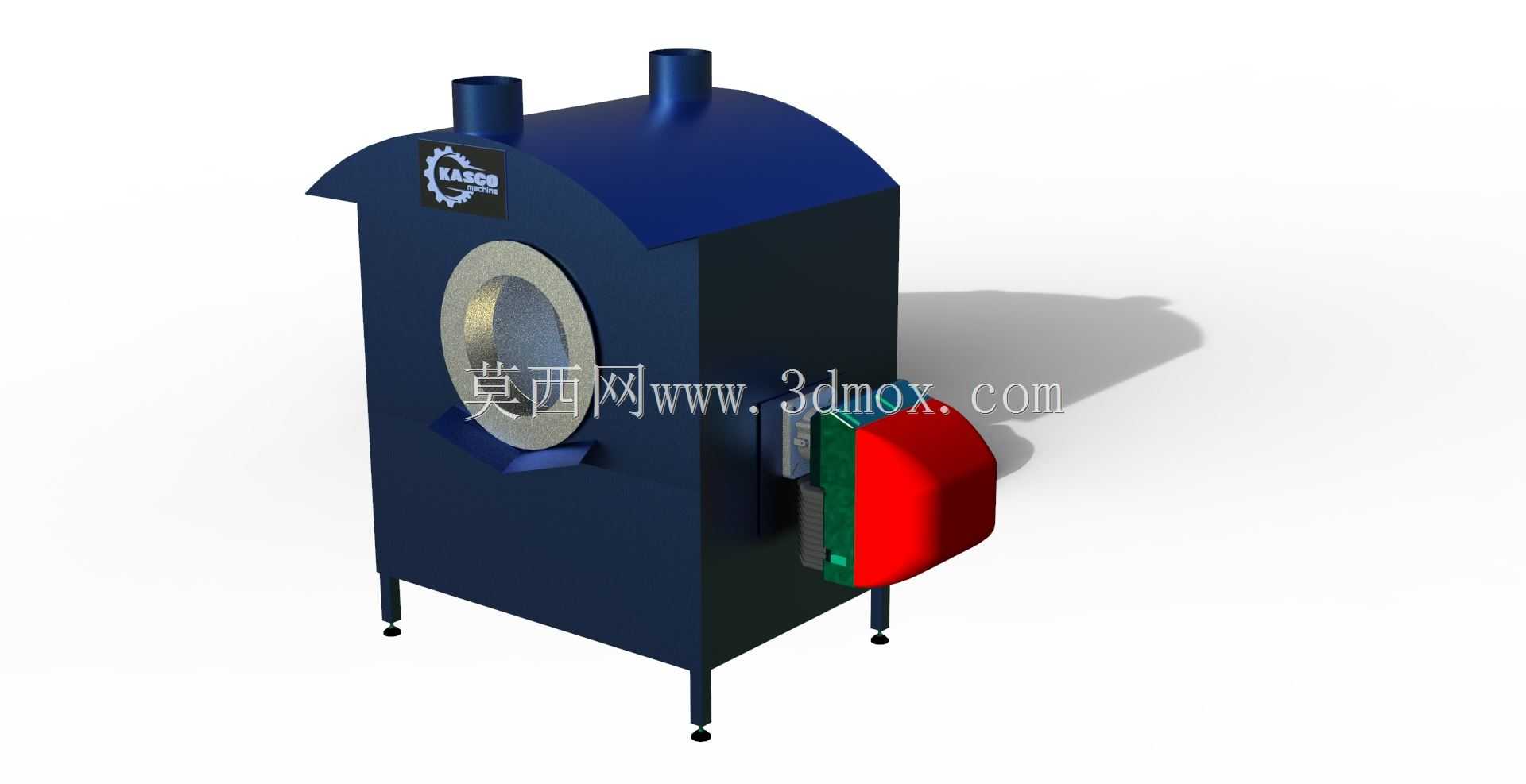

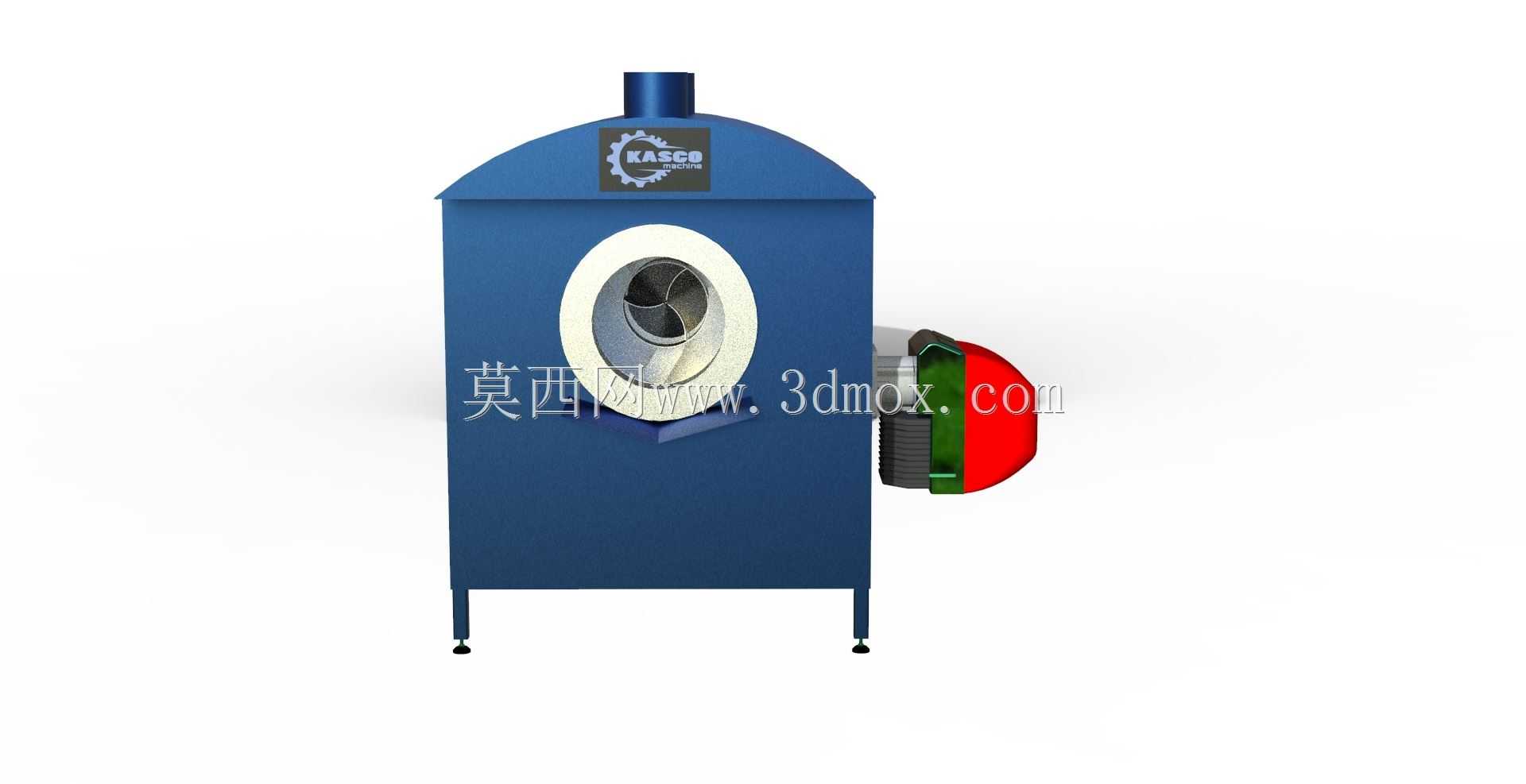

　　在坚果、果干类休闲食品的深加工产线中，热处理焙烧工序是决定成品风味、酥脆度与保质期的核心环节，这款立式焙烧设备的三维结构设计，正是围绕中小批量多品类干果加工的实际工况展开。从现场安装的角度看，设备采用立式方箱主体搭配四点支撑脚的结构，整体占地宽度控制在1.2米以内，深度不超过1米，顶部两个排烟接口的中心距预留了标准通风管道对接余量，支撑脚自带高度调节螺纹结构，可适配车间地面±30mm的平整度误差，无需额外浇筑安装基础，直接放置在硬化地面即可完成定位，对接上下料工位时的输送线高度可通过支脚微调匹配，减少现场改造成本。设备正面的圆形投料/观察口采用耐高温密封边框设计，开口直径适配人工投料与小型输送线自动上料两种模式，

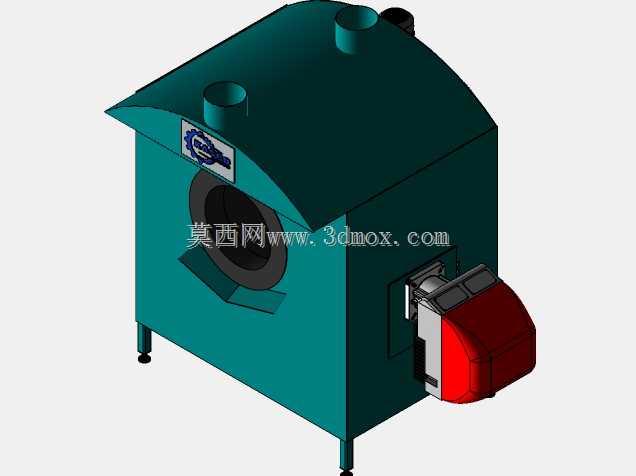

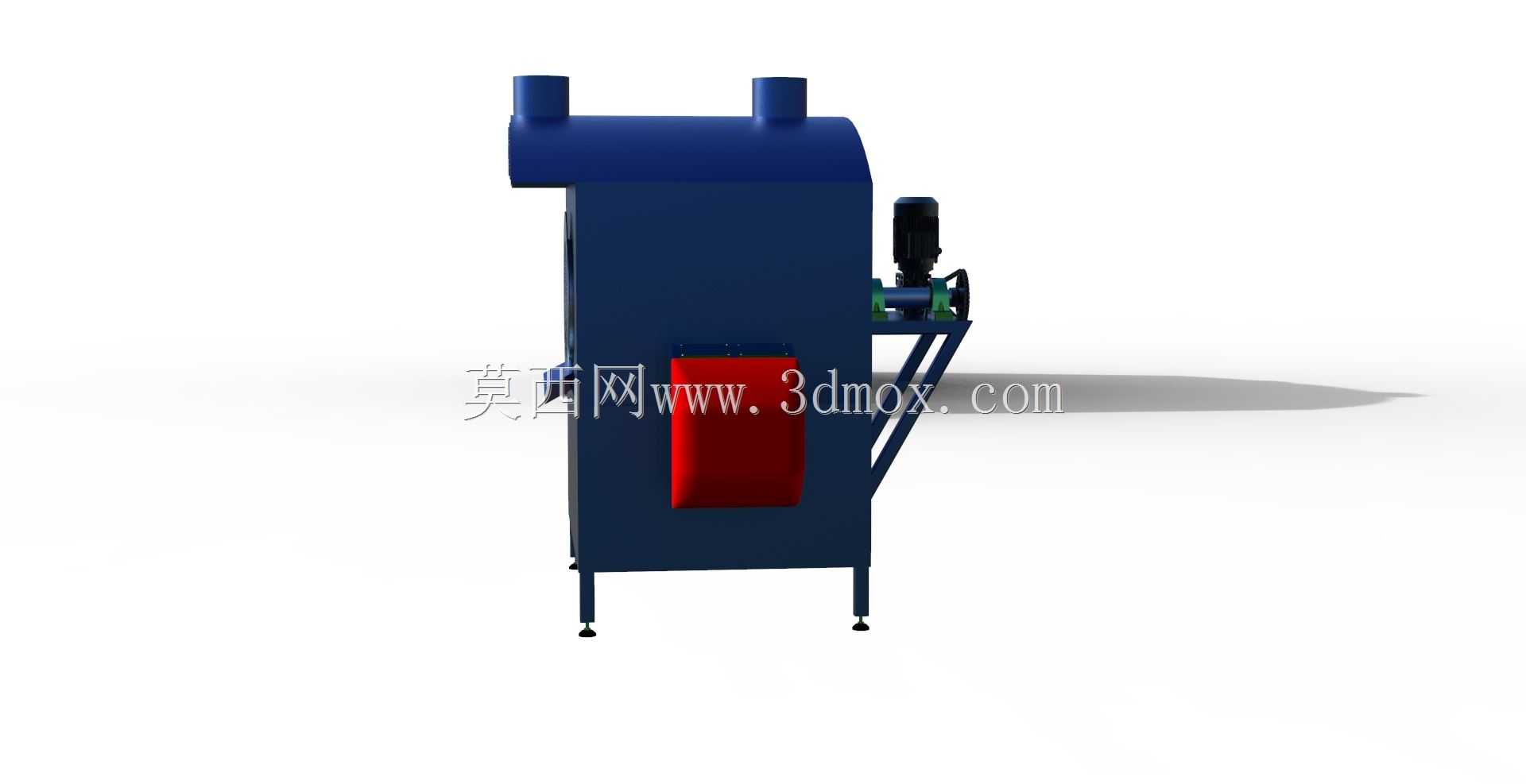

　　口部的环形金属衬圈可承受长期开闭的磨损，观察窗采用高透耐热玻璃，生产过程中可直接观察内部物料的焙烧状态，无需频繁开门造成热量流失。侧面突出的红绿色组件是设备的燃烧与控制集成模块，其中红色部分为燃烧器的隔热护罩，避免高温表面烫伤操作人员，绿色部分为控制线路的走线防护槽，将动力线与传感线路分层布置，减少高温环境下线路老化的风险，模块与主体箱体采用快拆式法兰连接，后期维护时可整体拆卸，无需拆解主体炉体结构。顶部的两个圆柱形排烟接口分别对应炉内前后两个温区，可独立对接排风管道调节不同区域的排烟量，实现炉内温度场的均匀分布，避免靠近热源位置的物料焦糊、远离热源位置的物料焙烧不足的问题。从功能设计逻辑上，

　　这款设备没有采用大型连续式焙烧线的网带输送结构，而是采用批次式静态焙烧的腔体设计，单批次可处理15-20kg的干果物料，适配核桃、巴旦木、腰果、榛子等不同品类的加工需求，炉体内壁铺设的保温层厚度经过热传导仿真校核，正常工作时设备外表面温度不超过45℃，既减少热量损耗降低能耗，也能避免车间环境温度过高。底部的四个支撑脚除了高度调节功能，每个脚座都预留了膨胀螺栓安装孔，若车间存在振动或需要长期固定工位，可直接打孔固定，提升设备运行稳定性。设备的整体外形采用圆弧过渡的顶部设计，避免直角位置积灰，日常清洁时可直接擦拭外表面，符合食品加工车间的卫生管理要求。在结构细节处理上，炉门的铰链采用耐高温铸钢材质，长期在高温环境下工作不会出现变形卡滞，

　　门体的锁紧结构采用偏心压把式设计，关闭时可通过压把的偏心行程将密封圈压紧，保证炉门的密封性，减少热量外泄。侧面的燃烧模块与炉体之间设置了隔热石棉垫，避免燃烧器的热量直接传导到控制元件区域，保证电气元件的工作温度在允许范围内。顶部的排烟接口采用标准圆管结构，可直接对接车间现有废气处理管道，无需额外制作转接头。从三维建模的细节来看，所有钣金件的折弯圆角、焊接预留边、螺栓过孔都按照实际加工工艺要求设计，没有出现无法加工的理想结构，比如箱体的拼接焊缝都预留了1.5mm的焊接收缩余量，安装孔的位置公差按照钣金加工的常规精度设定，生产时可直接根据三维模型展开下料，减少二次绘图的工作量。对于设备选型的用户来说，这款设备的产能适配小型食品加工厂、作坊式生产单位的加工需求，相比大型连续焙烤设备，前期投入成本更低，换产时只需调整焙烧温度与时间参数，无需清理输送网带的残留物料，适合多品类小批量的生产模式。在安装边界的校核上，设备后侧预留了150mm的检修空间，侧面燃烧模块位置预留了300mm的操作与维护空间，顶部排烟管的转弯半径预留了200mm的安装余量，现场布局时无需为设备预留过大的空闲区域，可充分利用车间的边角位置布置。炉体内部的物料承载结构采用可拆卸式网盘设计，网盘与炉体内壁的导向槽配合，清理时可直接抽出网盘冲洗，避免物料残渣在炉内堆积变质，影响后续批次的产品品质。
