高剪切均质乳化混合器转子总成结构

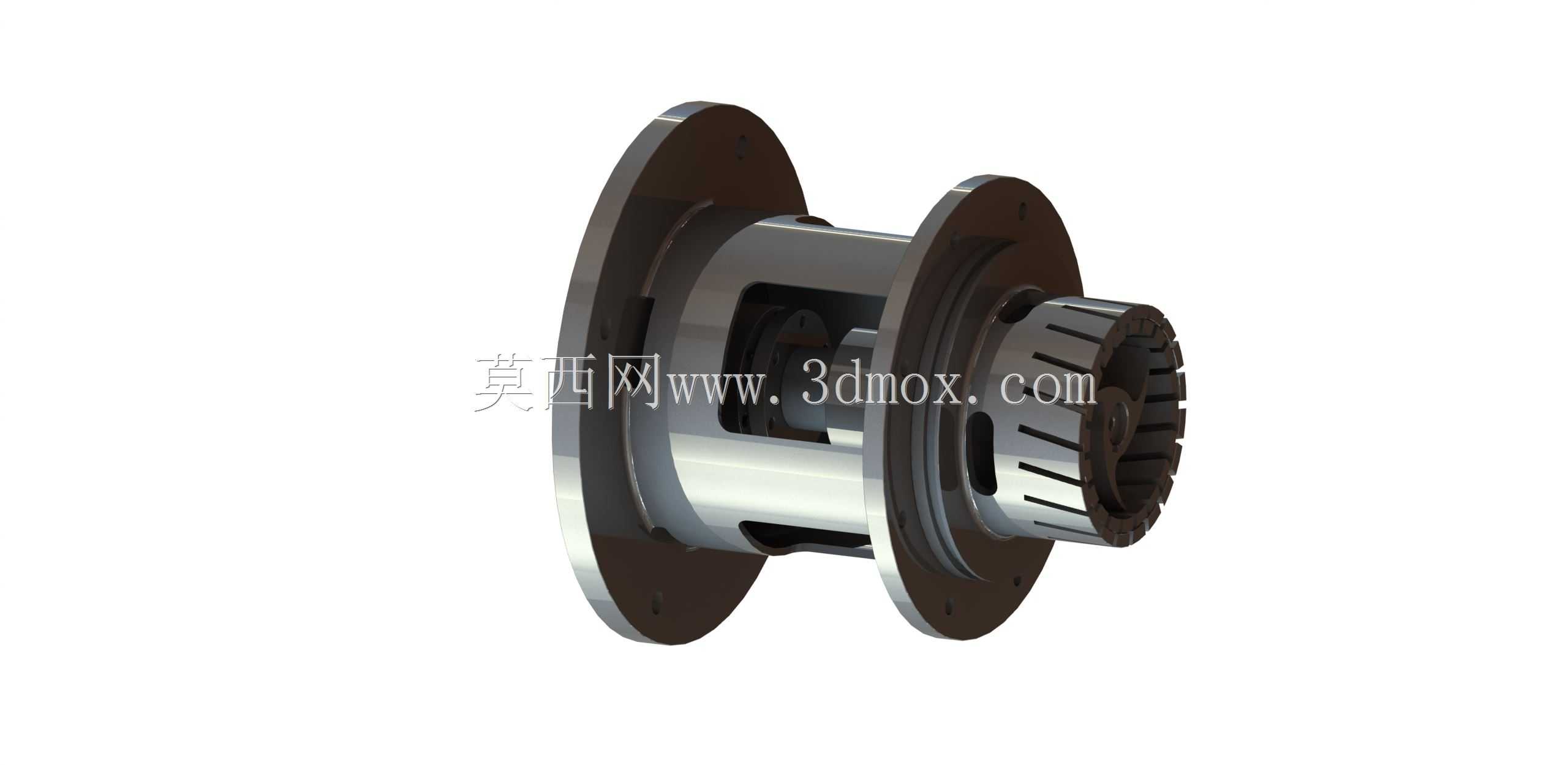

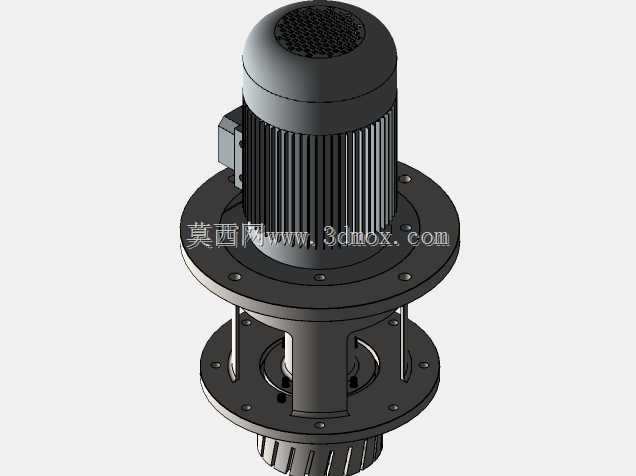

　　该结构为高剪切均质混合设备的核心工作转子总成，主要应用于日化、食品、医药、精细化工等行业的液液乳化、固液分散、颗粒细化均质工序，常见于膏霜生产、浆料分散、乳品均质、涂料搅拌等工况场景，是管线式高剪切乳化机、釜底式分散混合设备的核心做功部件。从结构设计来看，该总成采用双法兰安装定位结构，两端的圆形法兰盘预留了均匀分布的螺栓过孔，可直接与设备的驱动端连接座、腔体端盖配合安装，安装时需保证法兰端面与设备腔体轴线的垂直度公差控制在0.02mm以内，避免高速运转时出现径向跳动影响剪切精度。总成中部为镂空的过流通道结构，工作时物料可从法兰端的中心入口进入工作腔，在转子高速旋转产生的强离心力作用下，被甩向定子与转子的配合间隙区域。

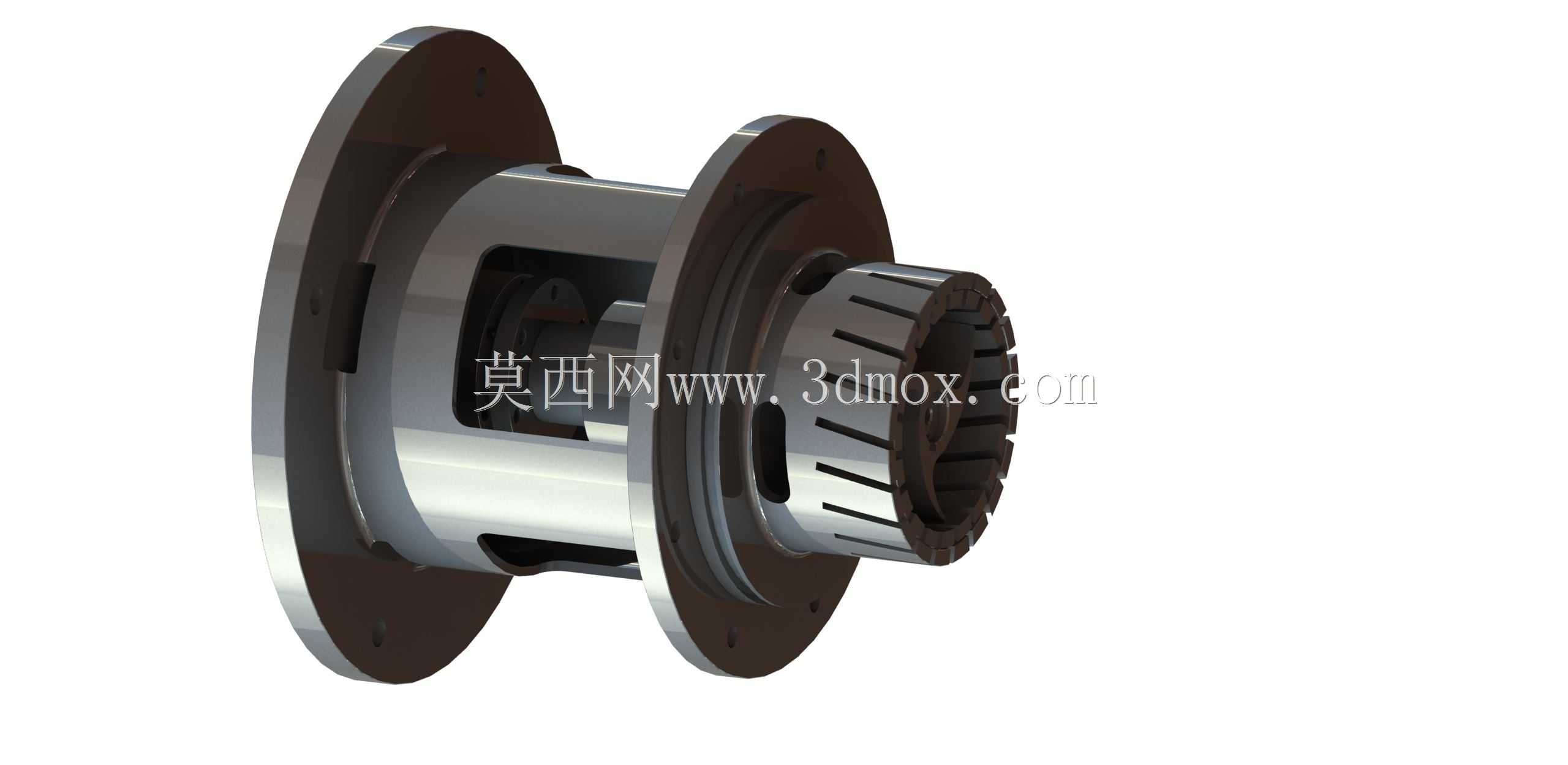

　　端部的开槽工作头为核心剪切结构，圆周方向均匀分布的轴向开槽形成多组剪切刃口，转子高速旋转时，槽口边缘会对物料形成强烈的机械剪切、液力剪切、离心挤压作用，配合外部定子的对应槽道，可将物料中的团聚颗粒、液滴破碎细化至微米级，实现稳定的均质乳化效果。设计过程中，工作头的开槽宽度、槽深、槽数经过匹配计算，针对不同粘度的物料可调整槽型参数：针对低粘度水包油型物料，可采用窄槽密齿结构提升剪切频率；针对高粘度固液混合物料，可适当加宽槽宽避免物料堵塞过流通道。中部的支撑结构采用辐条式镂空设计，既保证了转子整体的结构刚性，可承受3000rpm以上高速运转的离心载荷，又减少了不必要的材料冗余，降低转子整体重量，减少驱动端的轴承负载。

　　两端法兰的止口结构采用过渡配合公差，与设备腔体的定位止口配合后可保证转子与定子的同轴度，将定转子之间的工作间隙控制在0.2-0.5mm区间，间隙过小会导致加工装配难度提升，运转时易出现定转子擦碰故障；间隙过大则会降低剪切线速度，影响物料均质细化的效果。从安装边界来看，该转子总成的轴向总长度需匹配对应规格混合设备的腔体深度，安装后工作头端面与腔体底部的预留间隙控制在5-10mm，避免运转时刮蹭腔体内壁；法兰端的螺栓孔分布圆直径需与驱动端输出法兰的安装孔位完全匹配，连接螺栓需采用高强度级螺栓并按对角顺序拧紧，保证连接可靠性。实际应用中，该结构可根据处理物料的特性调整材质，常规工况采用304不锈钢加工，

　　接触腐蚀性物料时可更换为316L不锈钢，剪切刃口部位可做硬化处理提升耐磨性能，延长部件使用寿命。转子做动平衡校正时需达到G2.5级以上精度要求，避免高速运转时产生振动，影响设备整体运行稳定性。过流通道的圆角过渡设计可减少物料在结构内部的滞留死角，避免物料长期堆积在转角位置出现变质、结垢问题，符合食品、医药行业的卫生级设计要求，便于生产完成后的CIP在线清洗作业。
