食品加工用巧克力轮式处理设备结构

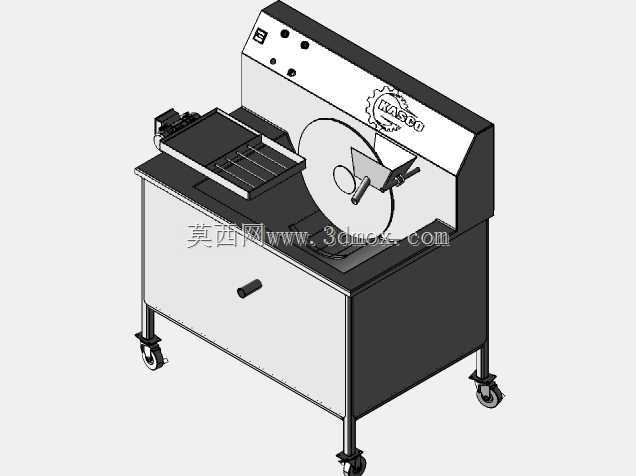

　　这款轮式巧克力处理设备主要面向中小型食品加工工坊、烘焙生产车间的巧克力原料预处理工序，可完成巧克力块的修形、分切、表面打磨等作业，适配块状、板状巧克力原料的初加工需求，能替代传统人工手持刀具处理的作业模式，降低操作人员被刀具划伤的风险，同时提升原料处理的尺寸一致性。设备整体采用立式柜式结构设计，主体框架选用食品级304不锈钢板材折弯焊接成型，所有与食材接触的部位均做了圆弧过渡处理，不存在清洁死角，符合食品加工设备的卫生设计要求，日常生产结束后可直接用高压水枪冲洗设备台面与作业区域，不会出现物料残留滋生细菌的问题。设备底部配置四个带刹车的万向脚轮，单轮承重不低于50kg，整体设备移动时仅需单人推动即可在车间不同工位间转移，

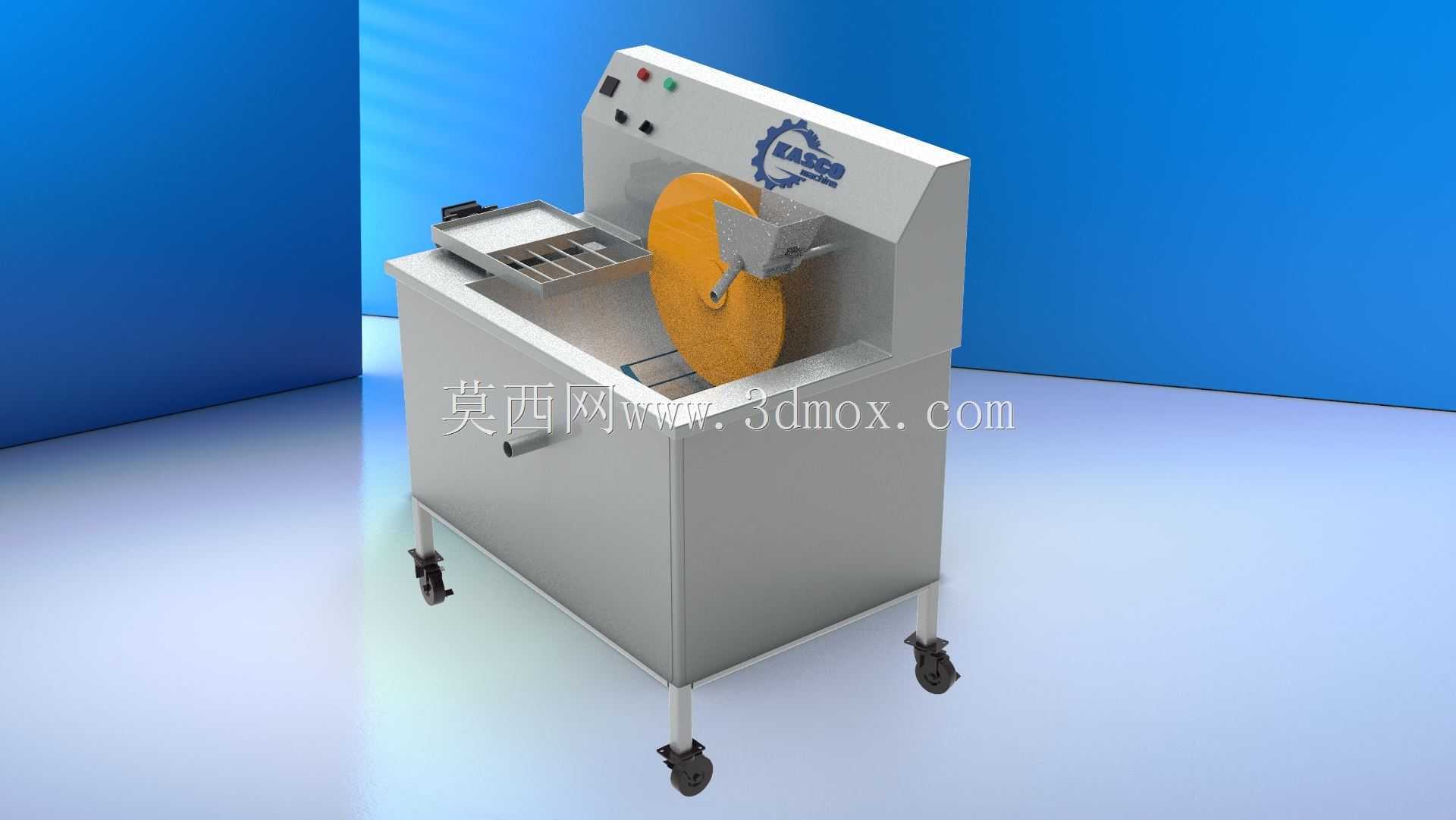

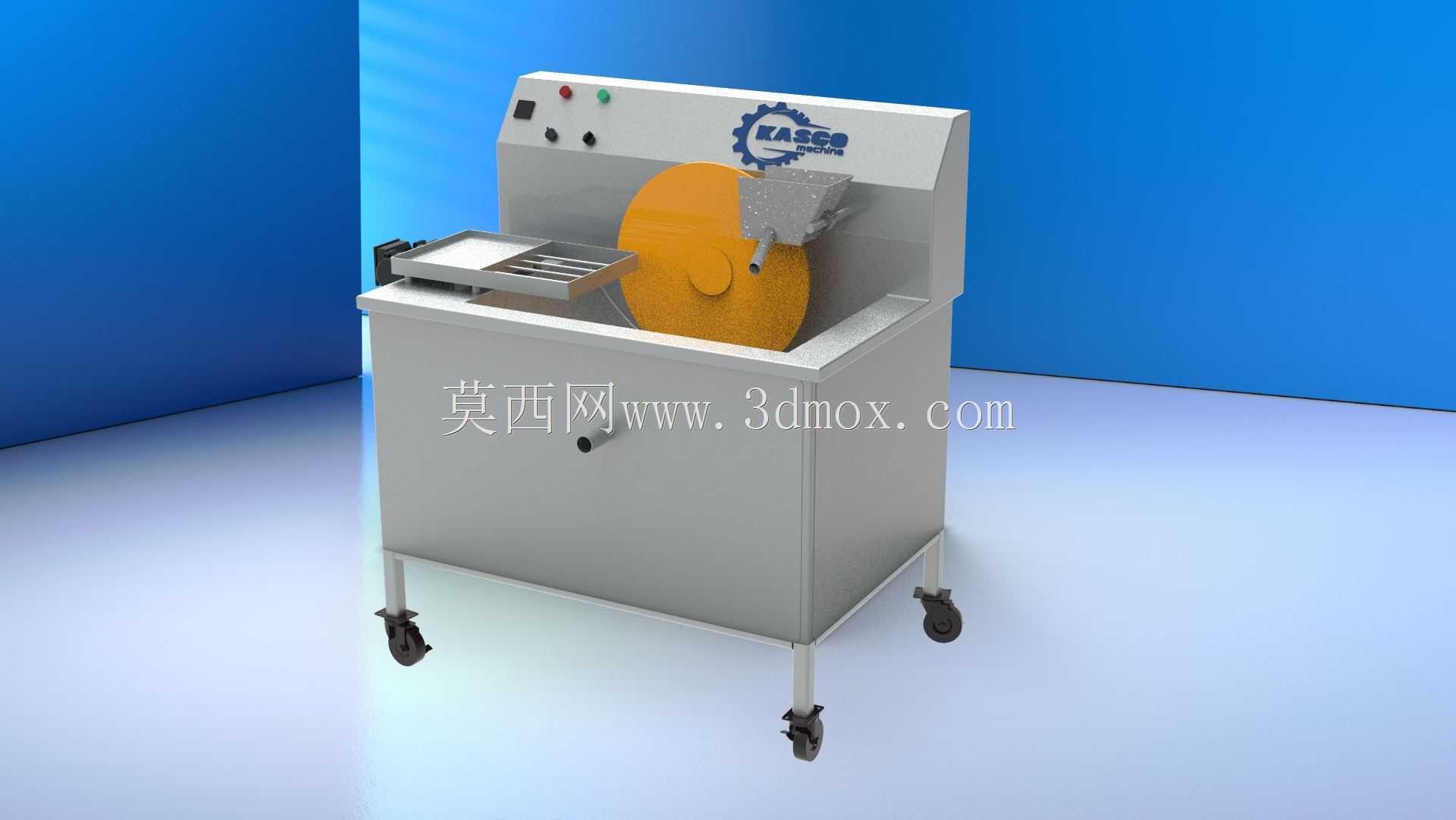

　　脚轮踩下刹车后可牢牢固定在作业位置，即使作业过程中施加侧向切削力也不会出现设备移位的情况，无需额外做地脚螺栓固定，适配车间灵活调整生产线布局的需求。设备上部的作业区域设置了大直径橙色轮式作业部件，该部件为核心执行端，轮体表面做了防滑耐磨处理，作业时轮体匀速转动，操作人员可将待处理的巧克力原料放置在左侧的滑动托板上，托板带有定位挡边，可根据处理需求调整托板的伸出长度，控制原料与作业轮的接触深度，保证每次处理的切削量均匀一致。设备的操控面板设置在作业区上方的斜面上，面板上布置了启动、停止按钮以及红绿状态指示灯，按钮均选用防水型工业控件，面板倾斜角度符合人体站立操作的视线高度，操作人员无需弯腰即可清晰观察设备状态、完成操作动作，

　　长时间作业也不易产生疲劳感。设备侧面设置了排水接口，作业过程中产生的巧克力碎屑、清洁废水可通过台面的导流槽汇集后从排水口排出，可直接对接车间的废水收集管路，避免作业区域积液。设备的电气控制元件全部集成在柜体内部的安装板上，柜体侧面设置了可开启的检修门，日常维护时仅需打开检修门即可完成线路检查、元件更换等操作，无需拆解设备主体外壳。从安装边界来看，设备整体占地尺寸约为长1200mm、宽700mm、高1300mm，放置时需在设备后侧预留不小于100mm的散热空间，左侧预留不小于600mm的操作人员站位空间，右侧无需额外预留操作空间，整体占地面积小，即使是面积有限的小型烘焙工坊也可轻松布置。设计过程中充分考虑了食品加工场景的使用特性，

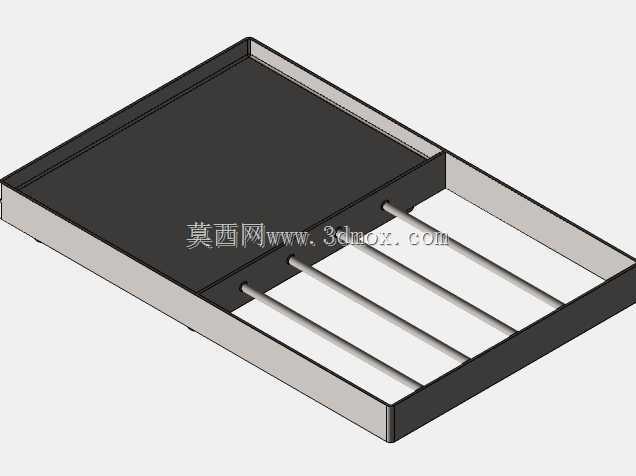

　　所有外露的紧固件均选用不锈钢内六角螺栓，螺栓头部全部做沉头处理，不会出现凸起刮擦操作人员衣物、积藏污物的问题；作业轮外侧设置了半包围式的安全防护罩，防护罩与设备主体采用快拆结构连接，更换作业轮或者清洁轮体时无需借助工具即可快速拆下防护罩，日常作业时防护罩可阻挡碎屑飞溅，避免碎屑溅到操作人员身上。设备的进料托板采用格栅式设计，处理过程中产生的细小碎屑可直接通过格栅缝隙落入下方的收集抽屉，抽屉可整体抽出倾倒，无需操作人员手动清扫台面，大幅降低了作业后的清洁工作量。
