卧式螺带式粉体混合搅拌设备结构

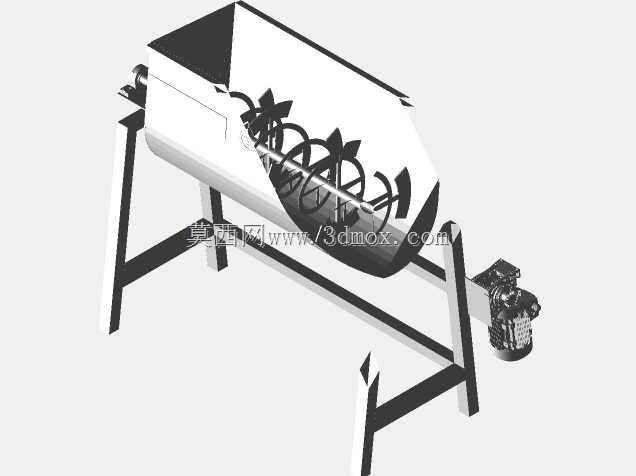

　　该卧式螺带搅拌设备主要面向粉体、颗粒状物料的均匀混合工序，在食品加工、化工原料混配、建材粉料制备、饲料生产等场景中应用广泛，可实现不同比重、不同粒度物料的低破损均匀拌合，避免混合过程中物料出现分层、离析问题。设备采用卧式槽型筒体结构，核心搅拌部件为内外双层螺带桨叶，工作时内层螺带将物料向筒体两端推送，外层螺带将物料向筒体中部聚拢，形成连续的轴向、径向复合物料流，相比普通桨叶搅拌，混合均匀度可提升15%以上，混合周期缩短20%左右，针对易结块粉体还可在螺带桨叶上加装破碎齿，打散团聚物料，适配更多物料特性。从设计思路来看，筒体采用U型截面设计，相比圆形筒体，底部无物料堆积死角，卸料时残留量可控制在0.5%以内，

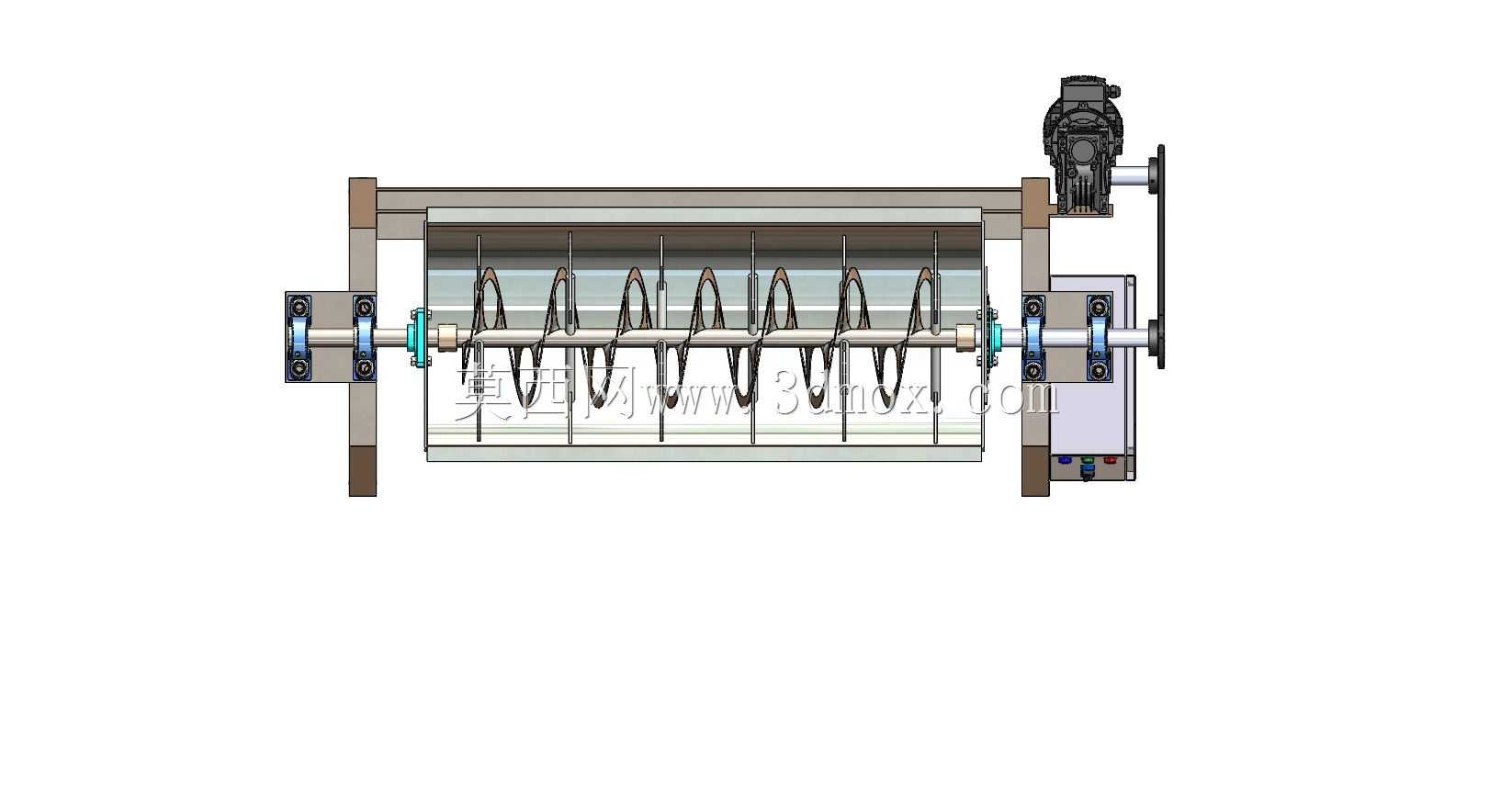

　　筒体上下法兰采用加厚钢板折弯成型，焊接后整体去应力处理，避免长期满载运行出现焊缝开裂、筒体变形问题。搅拌轴两端采用调心滚子轴承搭配组合式密封结构，轴承座独立安装在机架两端的支撑立柱上，与筒体端盖留有足够的检修间隙，密封件采用填料密封加气密封的组合形式，可有效防止细粉料进入轴承造成磨损，同时避免润滑脂泄漏污染物料。设备的安装边界需结合现场布局预留操作空间，筒体长度方向两端需预留至少600mm的检修空间，用于轴承维护、密封件更换，筒体上方进料口位置需预留进料设备的安装对接空间，下方卸料口位置需匹配接料设备的进料高度，机架底部配置可调式减震脚杯，可在100mm范围内调节设备水平度，无需预埋地脚螺栓即可完成安装固定，适配车间灵活布局需求。

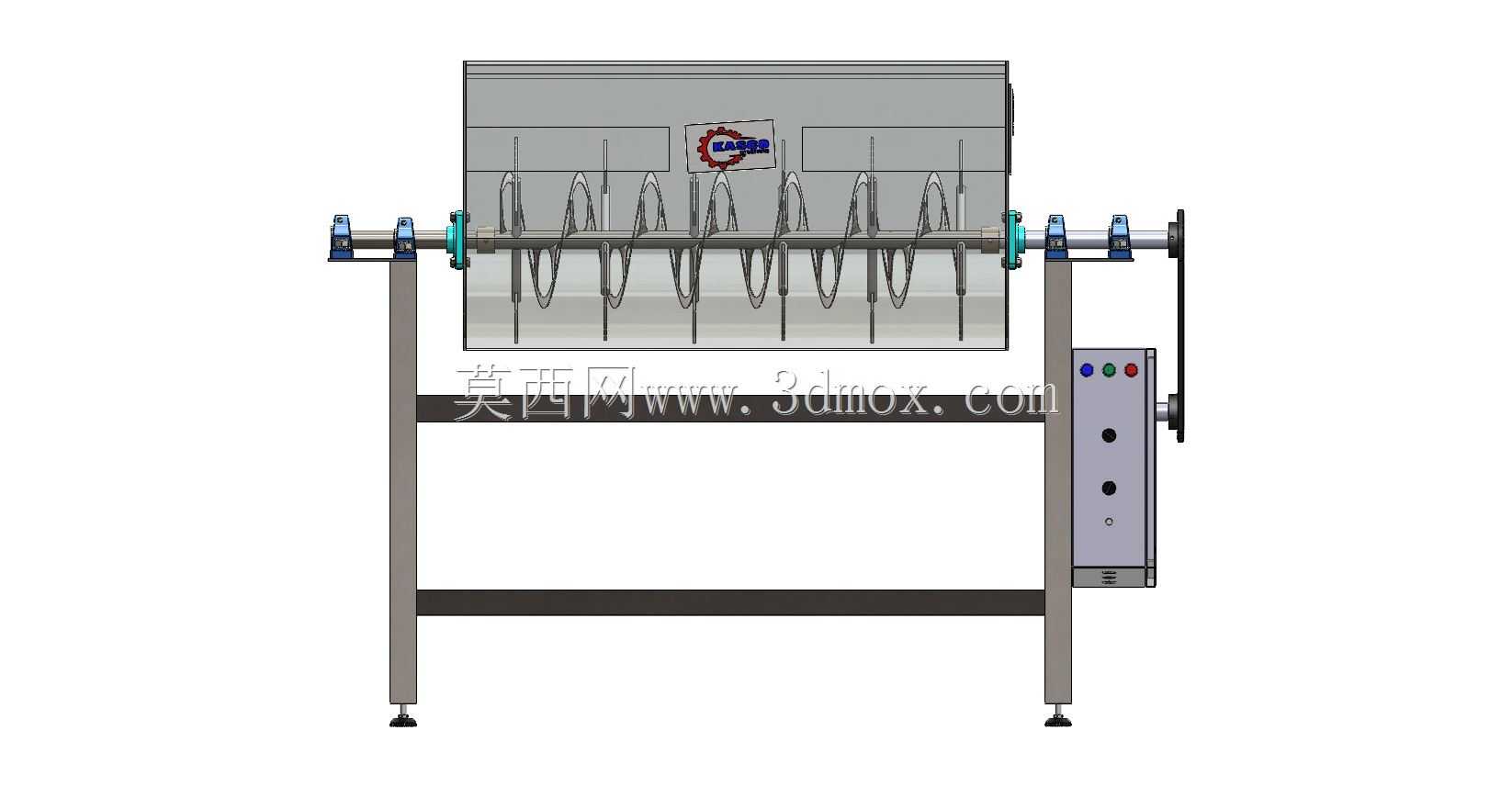

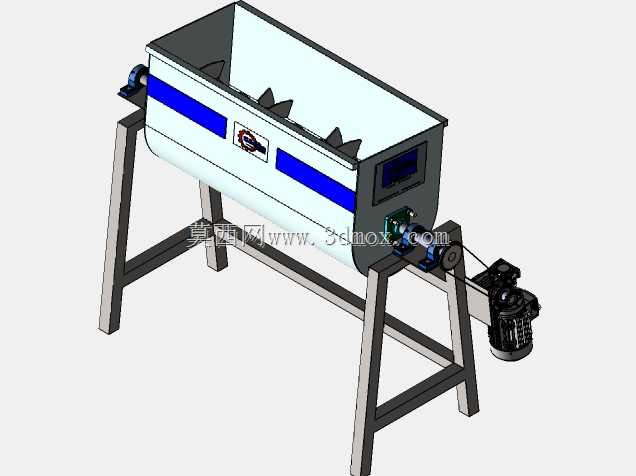

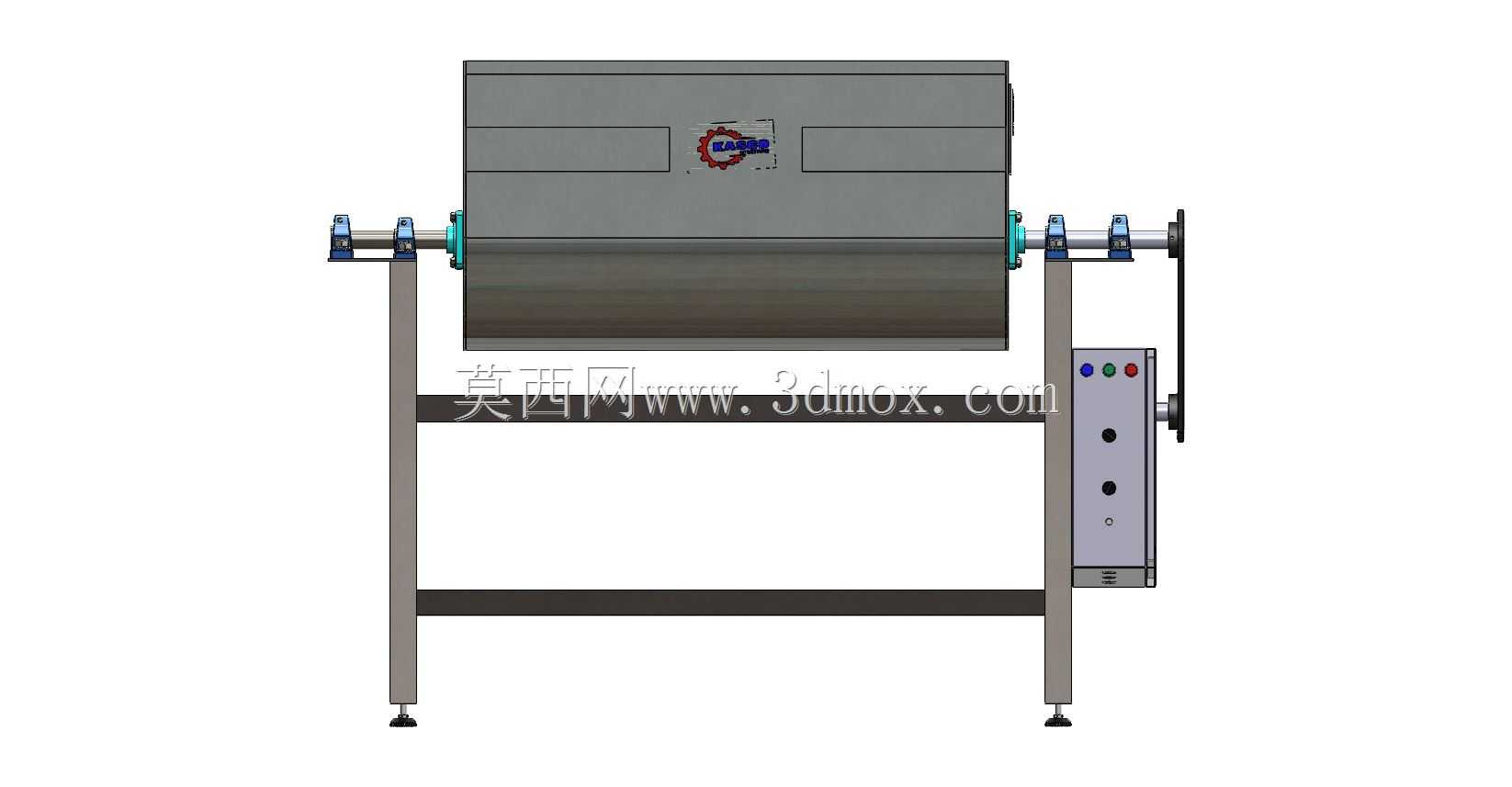

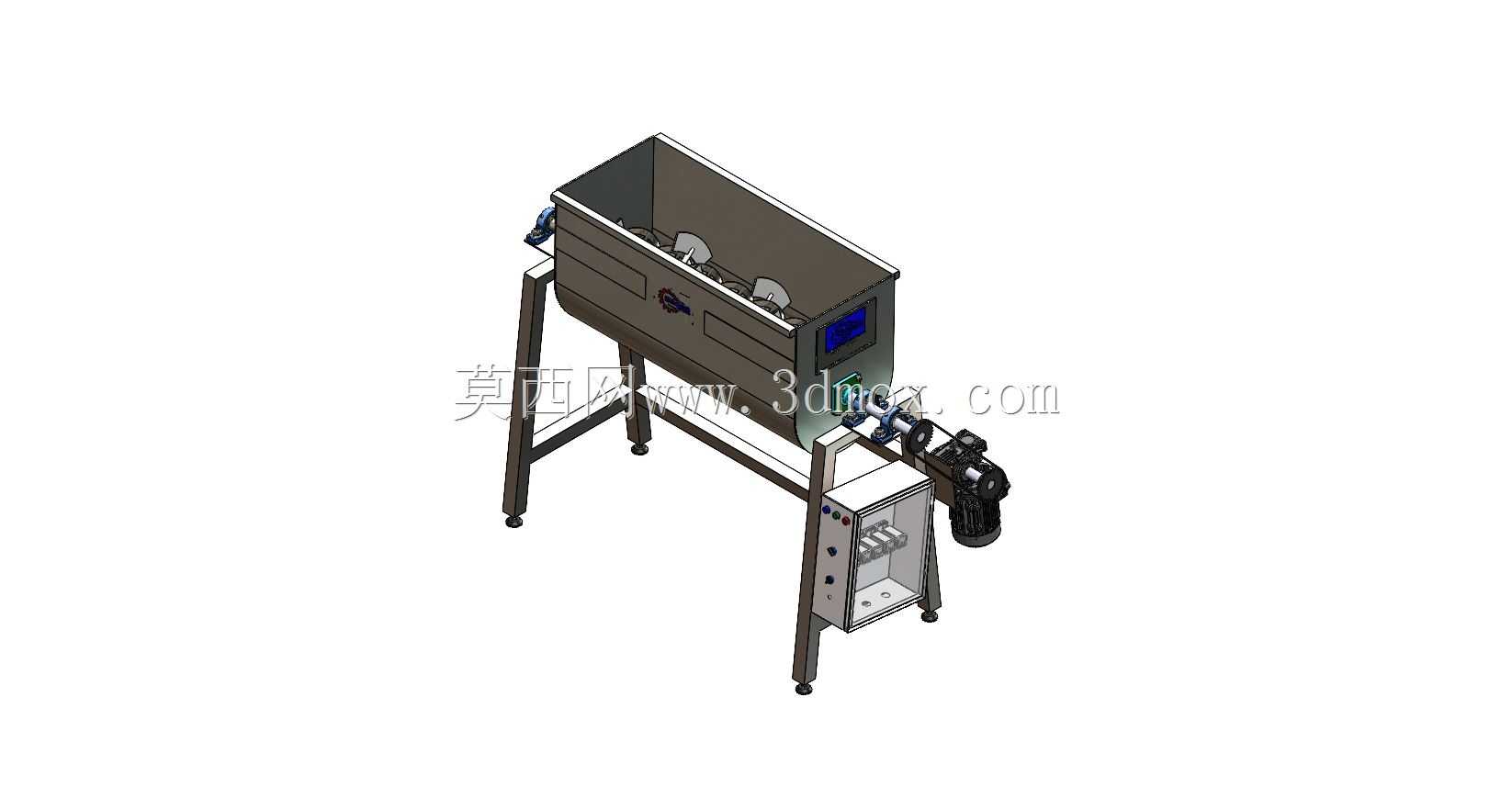

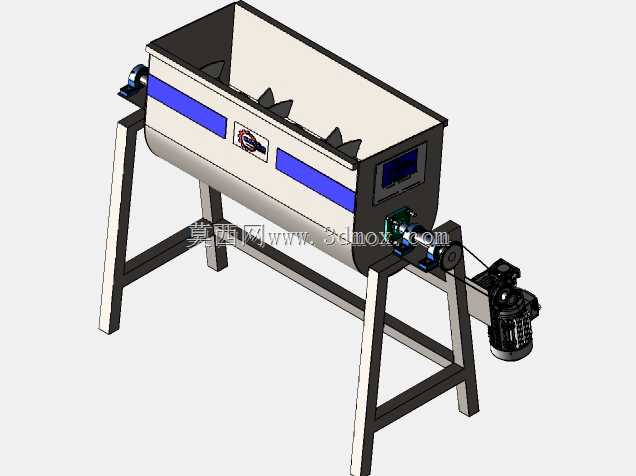

　　传动端采用摆线针轮减速机搭配链传动结构，相比直连传动，可在设备过载时提供一定的缓冲保护，同时方便根据物料特性调整搅拌转速，常规工况下搅拌转速控制在20-40rpm即可满足多数物料的混合需求，针对高粘度物料可更换大速比减速机降低转速，提升输出扭矩。筒体侧面设置有观察检修口，日常生产中可通过观察口查看内部物料混合状态，检修时可打开检修口完成桨叶更换、筒体内壁清理等操作，电控箱集成在机架一侧的立柱上，配置启动、停止、急停按钮及运行状态指示灯，线路采用镀锌穿线管防护，避免车间粉尘、水汽侵蚀线路造成故障。设备整体机架采用矩形钢管焊接成型，焊接后整体抛丸除锈后做防锈喷漆处理，支撑立柱之间设置横向加强筋，提升机架整体刚性，

　　满载运行时机架振幅可控制在0.1mm以内，避免长期运行出现机架变形、轴承偏磨问题。螺带桨叶采用不锈钢板材折弯成型后与搅拌轴焊接固定，桨叶与筒体内壁的间隙控制在3-5mm，既避免桨叶刮蹭筒体内壁，又可减少筒壁处的物料残留，桨叶焊接后整体做动平衡校正，保证搅拌轴运行平稳，降低运行噪音与轴承负载。
