带螺旋上料机构的大容量粉末混合装置

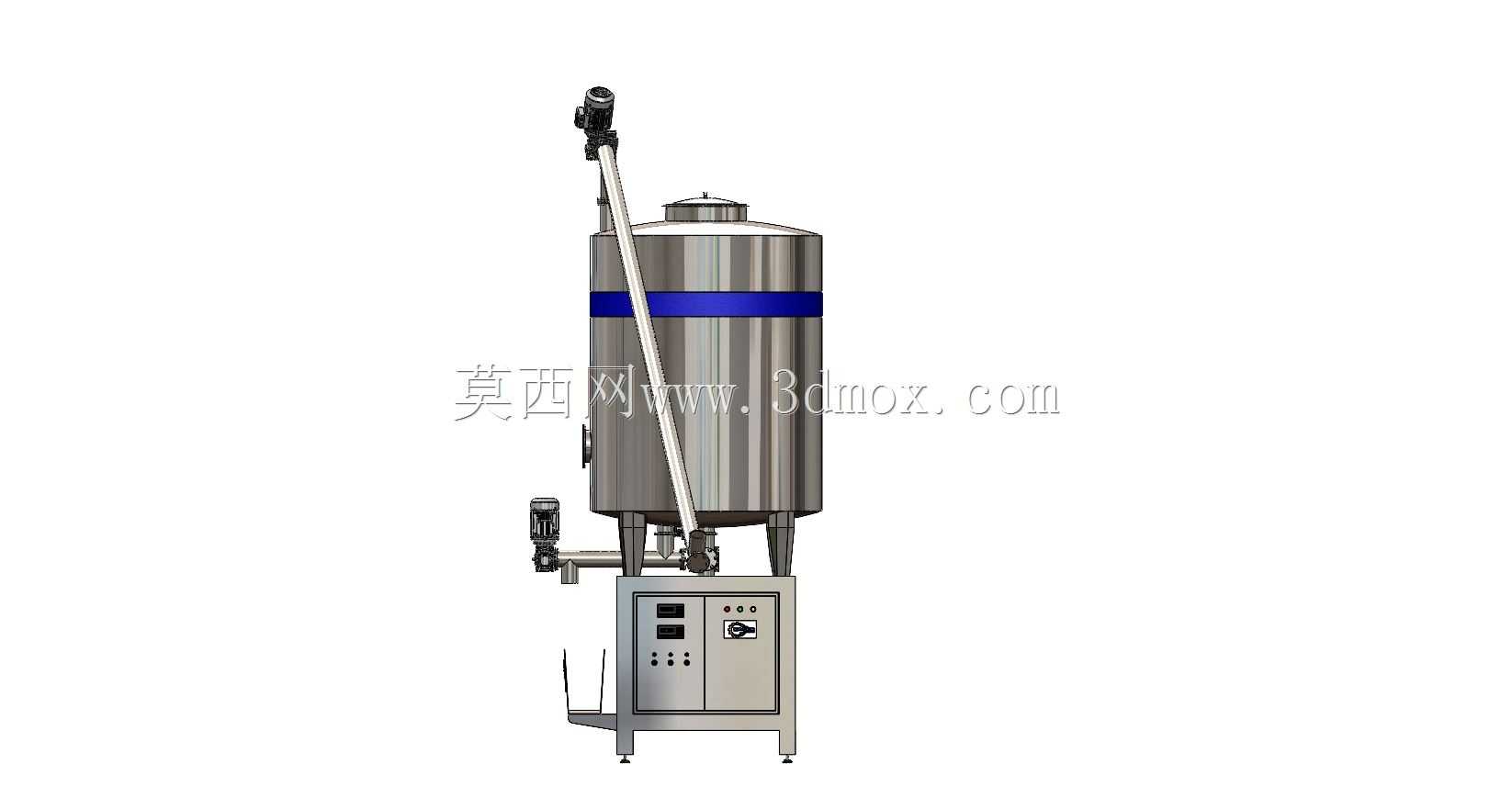

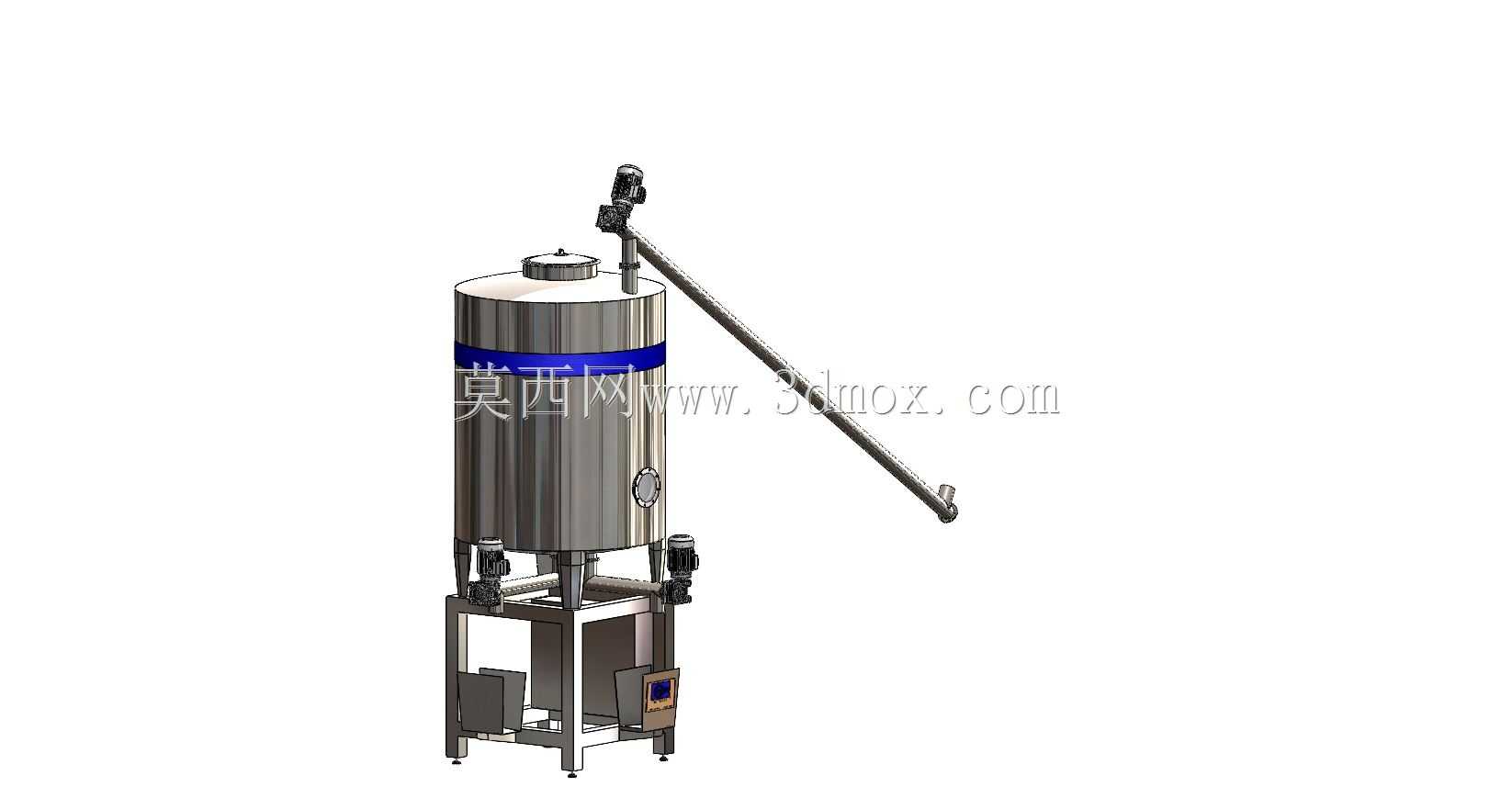

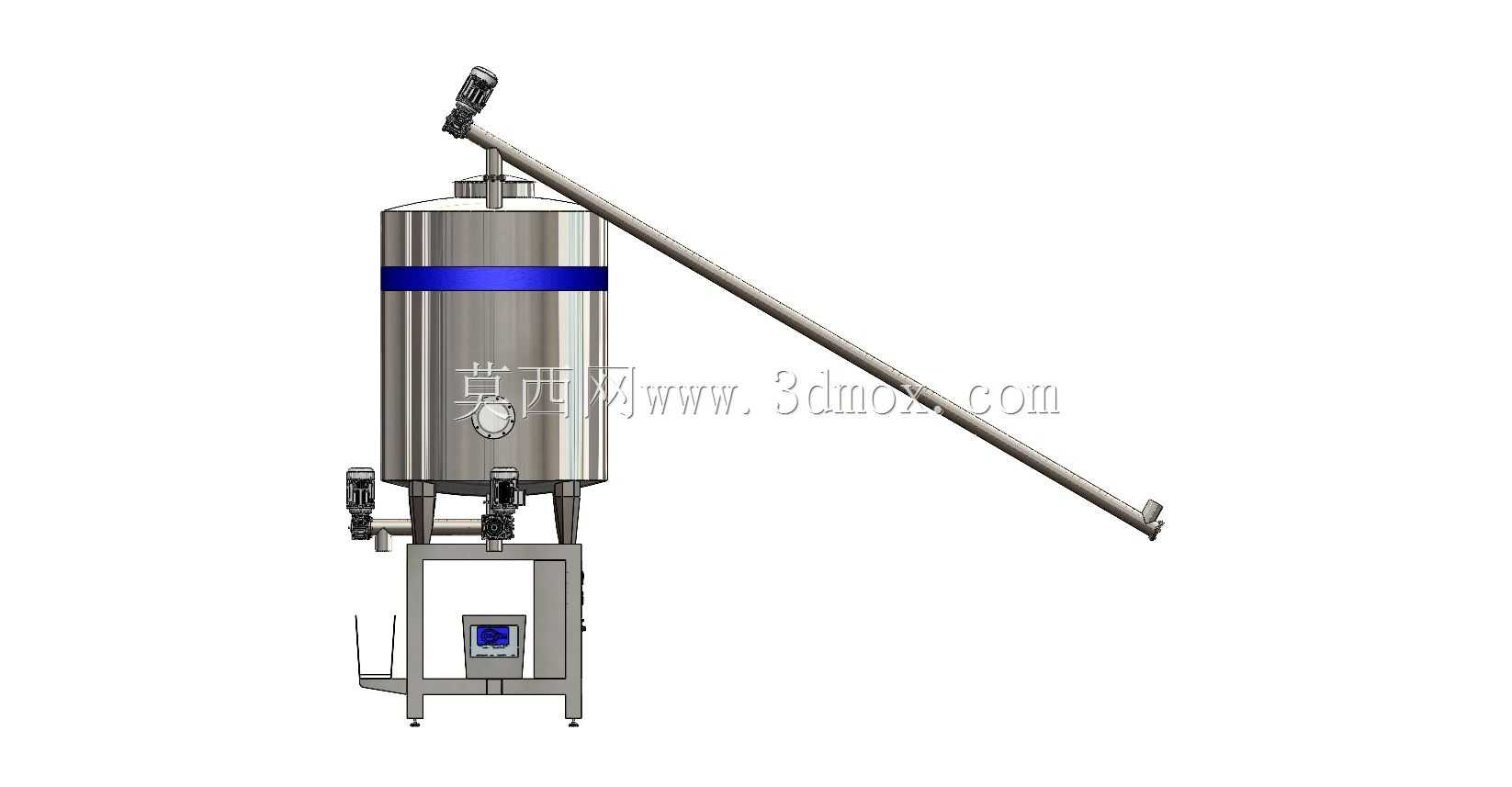

　　在食品添加剂、改性塑料、饲料预混、医药辅料等粉体加工场景中，单批次2000kg级的混料需求一直是产线布局的核心节点，这套带斜置螺旋输送机构的立式混料设备，正是针对大批次粉体均混需求做的结构落地。从现场安装的边界条件来看，立式罐体的支腿高度预留了底部出料阀的操作空间，罐体侧面的视镜设计刚好对齐操作人员站立时的视线高度，无需额外搭建操作平台就能观察内部物料混合状态，支腿底部的安装孔位适配常规12mm膨胀螺栓固定，地面平整度要求控制在每米2mm以内即可避免运行时的共振问题。斜置的螺旋上料杆从地面料堆位置斜向延伸至罐体顶部进料口，上料杆的倾斜角度经过反复校核，既保证粉体在螺旋叶片推动下不会出现反向打滑回落，

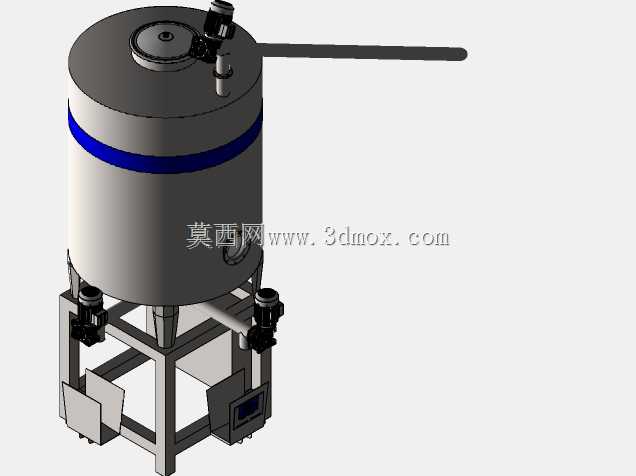

　　又能让上料端的进料斗高度控制在操作人员抬手即可倒料的范围，不需要额外配置上料平台或者提升机辅助投料，对于车间层高有限的中小型加工车间来说，这种布局能省下不少空间占用成本。罐体内部配置的三组带式混合器，并非简单的桨叶堆叠，而是分别对应罐体不同高度的物料层——靠近罐底的带式桨叶负责刮动底部沉积的重质粉体，避免物料在罐底结块残留，中部的带式桨叶做反向螺旋设计，推动中层物料上下翻涌，上层的带式桨叶则带径向拨料结构，把从顶部进料口投入的新料快速打散到整个罐体截面，避免局部物料堆积导致混合不均。罐体侧壁的蓝色环带位置是预留的液位/料位传感器安装位，现场安装时可以根据不同粉体的堆积密度调整传感器的插入深度，不用额外在罐体上开孔焊接，

　　减少了罐体加工后的二次防腐处理工作量。底部的出料阀采用气动蝶阀结构，和支腿中间预留的控制箱安装位刚好对应，控制箱的操作面板高度在1.2米左右，操作人员站在出料口旁就能直接控制混合时长、上料启停以及出料阀开关，不用来回跑动操作。从结构设计的细节来看，罐体的锥底角度设置为60度，这个角度既可以保证流动性一般的粉体能够靠自重滑向出料口，又不会因为锥度过大导致罐体整体高度过高，影响车间内的吊装作业。螺旋上料杆的上端驱动电机采用侧置安装，没有直接布置在进料口正上方，避免电机运行时的冷凝水滴落到罐内污染物料，同时电机的检修空间预留充足，更换密封件或者轴承时不需要拆掉整个上料杆，日常维护的工作量被降到最低。支腿之间的横撑做了加厚处理，

　　不仅承担罐体满载时的承重，还能作为临时的管线排布支架，现场的压缩空气管、控制线缆都可以沿着横撑固定，不用额外做管线桥架。在实际选型适配时，这套结构可以根据粉体的特性调整带式桨叶的转速，对于流动性好的颗粒状粉体可以适当提高转速缩短混合时间，对于粘性较大的预拌粉则可以降低转速避免物料粘黏在桨叶上，罐体顶部的人孔位置刚好对齐上料杆的进料落点，日常清理内部残留物料时，操作人员可以从人孔进入，直接接触到所有桨叶和罐壁位置，没有清理死角。上料杆的螺旋叶片边缘做了聚氨酯包边处理，和上料管内壁的间隙控制在3mm以内，既不会刮蹭管壁产生金属碎屑污染物料，又能保证粉体输送时不会从叶片间隙漏回底部，上料效率稳定在每小时8吨左右，匹配2000kg的罐体容量，单批次上料时间控制在15分钟以内，加上10分钟左右的混合时间，单小时可以完成2批次以上的混料作业，完全能满足中小型粉体加工产线的产能需求。
