博诺拉汽车驱动用电动机三维结构设计

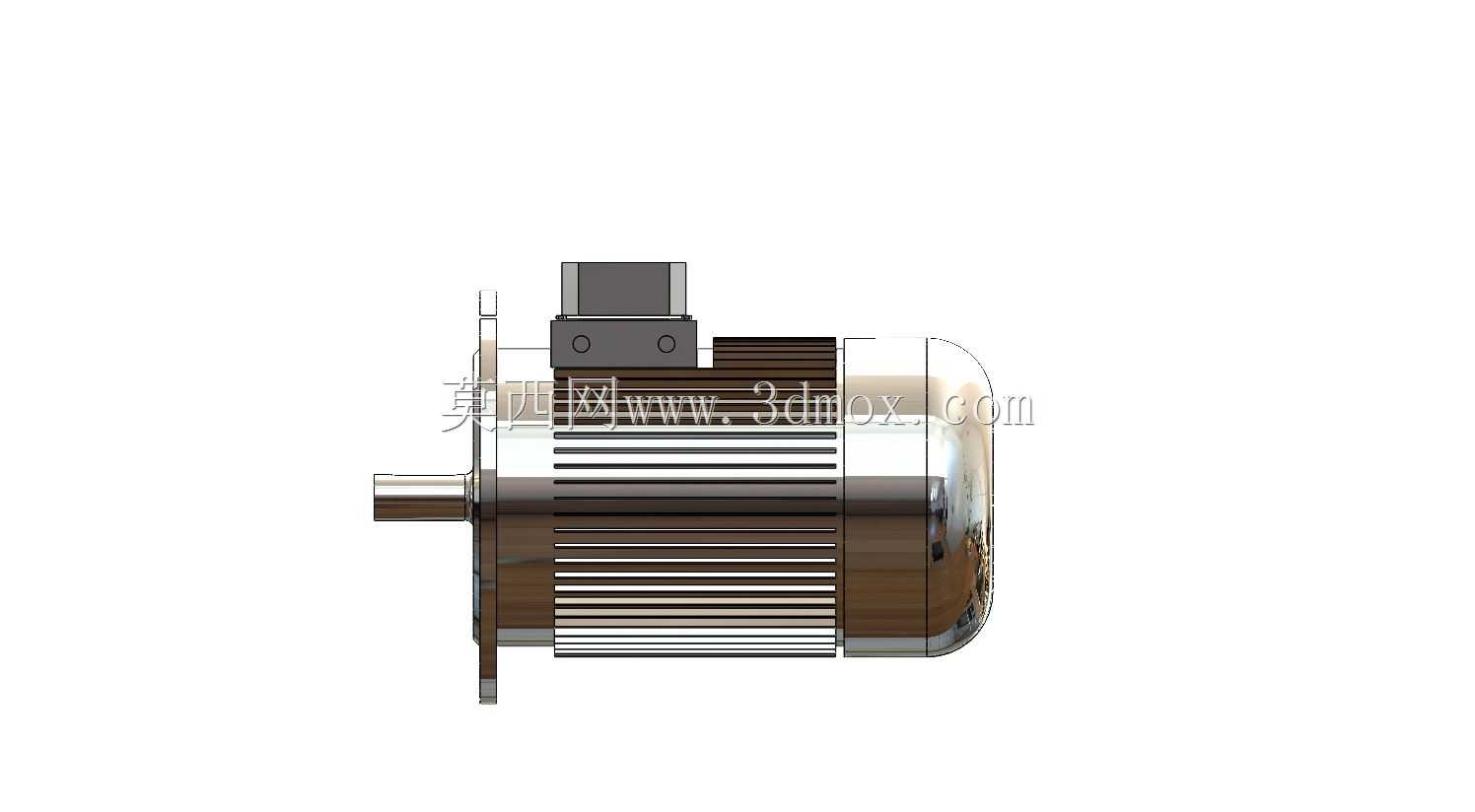

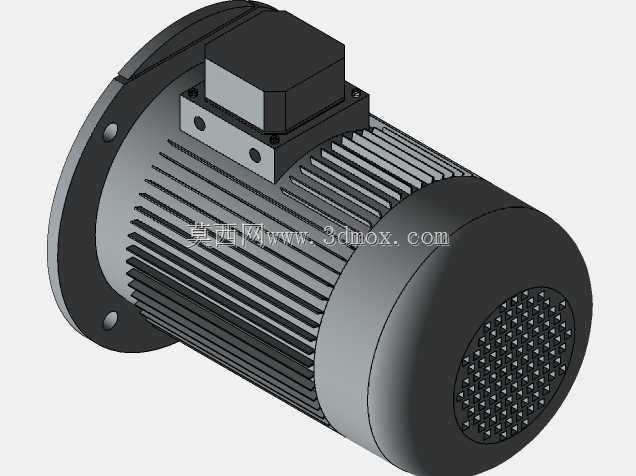

　　这款适配乘用车辆的驱动电动机，在整车动力系统中承担电能向机械能转换的核心作用，日常工况下需要覆盖城市通勤低速大扭矩、高速巡航恒功率输出的全场景需求，同时要适配整车前舱的紧凑安装空间，满足IP防护等级要求下的散热、抗振性能。从结构设计逻辑来看，整机采用法兰端直装的布局，前端带安装孔的法兰盘可直接对接整车传动系统的输入端，省去了额外的过渡连接支架，既压缩了轴向安装尺寸，也能减少传动链路的同轴度误差，降低运行过程中的振动传递。机壳部分采用轴向分布的散热筋结构，筋条的高度、间距经过热仿真校核，在车辆行驶过程中迎面气流可顺着筋条沟槽快速带走绕组产生的热量，后端盖采用密集冲孔的防护网结构，既可以阻挡行驶过程中飞溅的碎石、杂物进入电机内部，

　　也能配合内部散热风扇形成轴向贯通的散热风道，避免长时间高负荷运行下的绕组温升超标。顶部的接线盒采用独立密封结构设计，接线端子与机壳之间设置绝缘隔离层，盒体与机壳的结合面预留密封胶条安装槽，可避免车辆涉水、高压冲洗时水汽侵入接线腔引发绝缘故障，接线盒的出线方向预留了多角度调整空间，可适配不同车型前舱的线束走向布局，减少线束弯折带来的疲劳损伤。从安装边界来看，法兰盘的安装孔位采用等节距分布设计，可兼容同功率段不同车型的安装接口，整机的重心落在法兰安装面的轴线上，安装后可减少悬臂结构带来的附加载荷，降低轴承的径向受力，延长轴承使用寿命。转子部分做了动平衡校核，平衡精度等级满足车用驱动部件的要求，可在宽转速区间内平稳运行，

　　避免共振引发的整车NVH问题。在实际选型应用中，这款电机可适配小型乘用车辆的前驱动力布局，也可作为增程式车型的辅助驱动单元，结构上预留了转速传感器、温度传感器的安装位置，可匹配整车电控系统的状态监测需求，所有配合面的公差标注都遵循车用零部件的精度要求，机壳与端盖的止口配合采用过渡配合，既保证装配时的同轴度，也方便后期维护拆解。散热筋的排布避开了安装螺栓的操作空间，现场装配时可直接用套筒工具完成法兰螺栓的紧固，不需要额外避让结构。后端的防护网采用快拆结构设计，清理附着的杂物时不需要拆解整个端盖，降低后期运维的工作量。整机的轴向尺寸控制在紧凑范围内，可在前舱有限空间内给转向机构、冷却管路留出足够的布置余量，接线盒的高度也做了限制，

　　避免与前舱盖产生干涉。绕组端部的绝缘结构采用耐温等级更高的材料，可适应车辆夏季暴晒后前舱的高温环境，也能承受冬季低温启动时的电流冲击。轴承选用密封型深沟球轴承，自带润滑脂，全生命周期内不需要额外加注润滑脂，减少维护点位。
