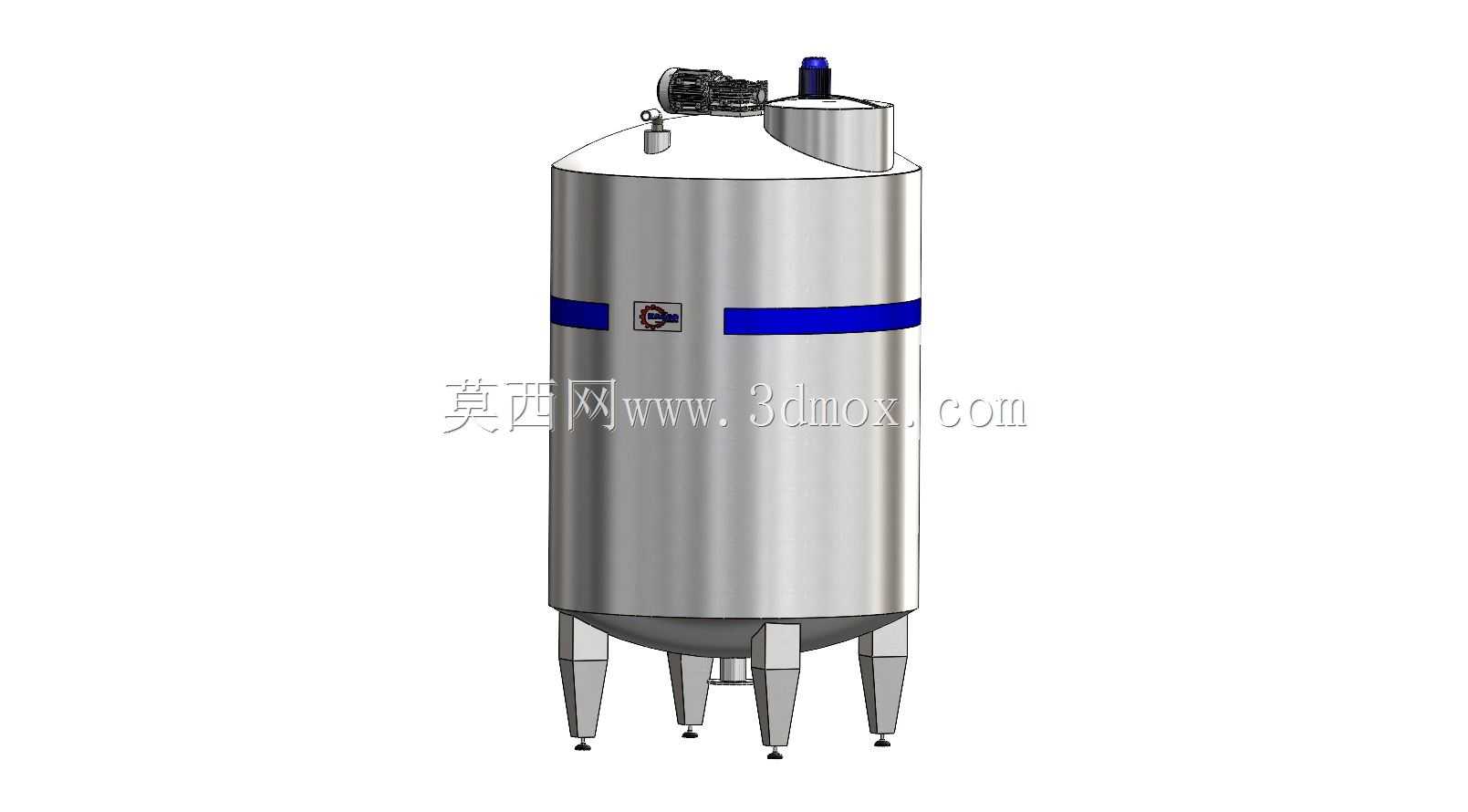

2500千克立式双搅拌混合槽结构设计

　　在精细化工、食品配料、饲料加工以及建材助剂生产的车间产线里，物料混合工序的均匀度直接决定最终成品的批次稳定性，这款2500千克处理量的立式混合槽，正是针对中批量多组分物料混配场景开发的核心作业设备。从实际落地的工况来看，这类设备常布置在产线的配料工序后端，承接上游计量完成的粉体、少量液体组分进料，完成不同密度、不同粒度物料的均匀分散后，向下游包装、反应工序输送合格混合料，相比卧式混合设备，立式结构的占地面积更小，适配车间层高足够但平面布局紧张的老旧厂房改造场景，也能适配多层厂房的物料自流布局，减少中间输送环节的物料残留与损耗。

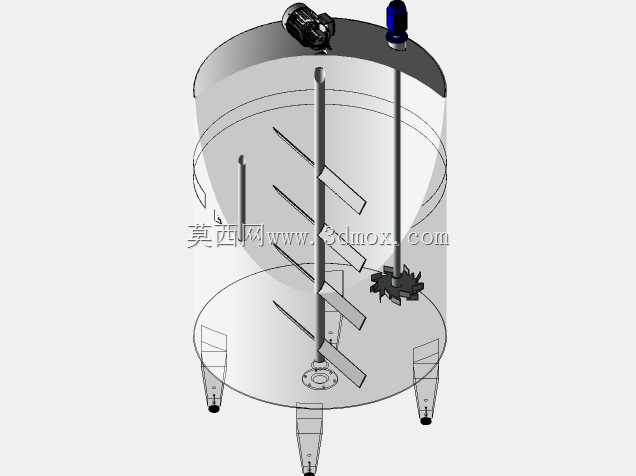

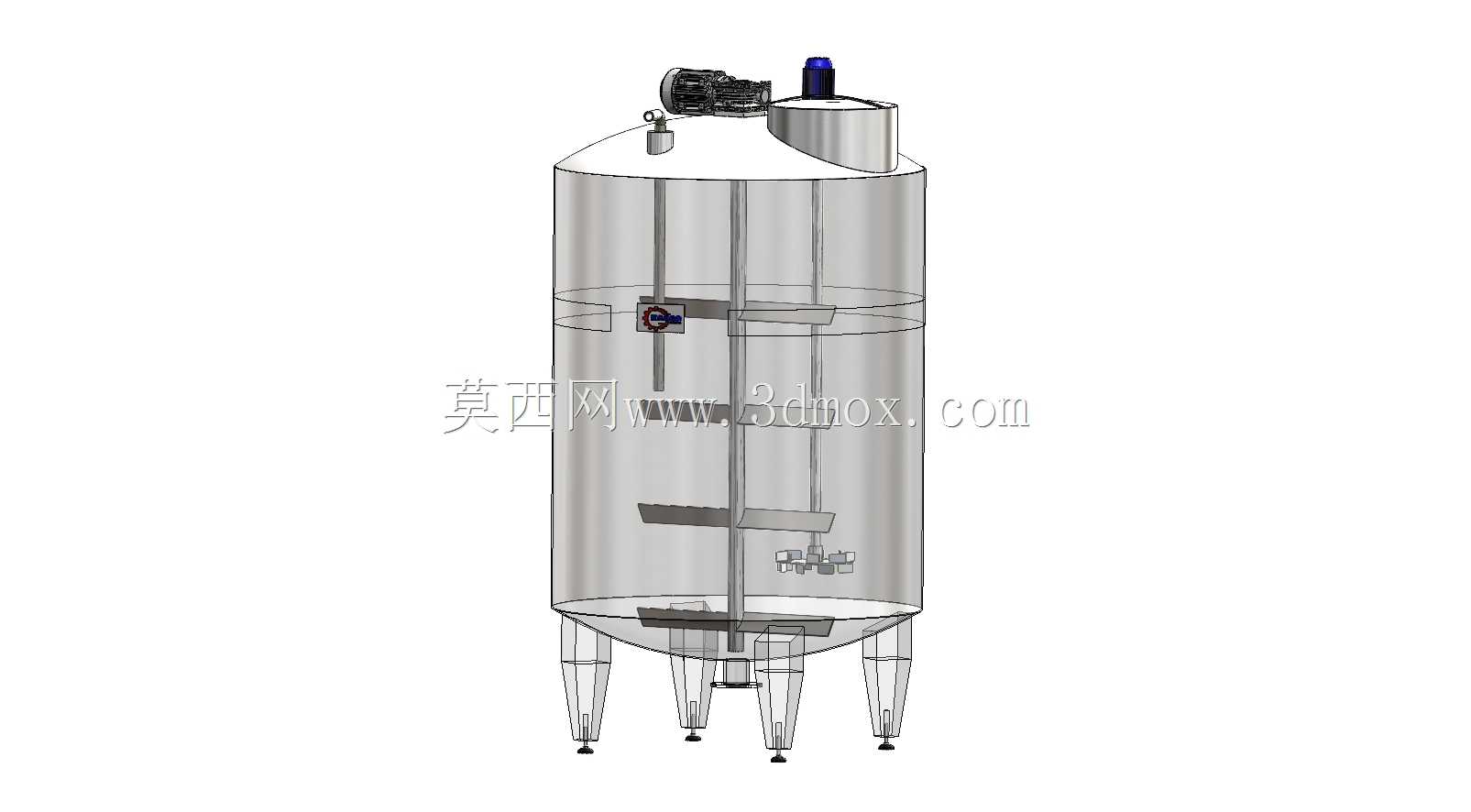

　　从功能配置上看，该混合槽采用双轴异桨的搅拌组合设计，长轴贯穿罐体大部分深度，装配多层斜向桨叶，作业时可推动罐内物料形成上下循环的大体积流场，避免粉体物料在罐底堆积架桥；短轴布置在罐侧靠近底部的位置，装配高速分散叶轮，针对易结团的粉体组分、或者添加少量液体粘结剂的混配场景，可高速剪切打散团聚料团，弥补长轴大桨叶剪切力不足的问题，两种搅拌结构配合运行时，既能保证大批次物料的整体循环混合，也能处理局部易团聚的特殊组分，混合均匀度可比单轴桨叶结构提升30%左右，混合作业周期也能相应缩短。罐体底部采用锥底支腿支撑结构，三个均布的支腿直接将设备载荷传递到车间地面，无需额外搭建大型安装机架，支腿底部预留的安装孔位可配合地脚螺栓完成设备固定，抵消搅拌作业时产生的动载荷，避免设备运行出现晃动偏移。

　　设计过程中首先锚定2500千克的额定处理量，结合常见粉体物料的堆积密度反推罐体的有效容积，预留15%左右的罐体上部安全空间，避免搅拌过程中物料溢洒；罐体的直筒段高度与直径比例控制在1.2:1左右，既保证长轴桨叶的搅拌覆盖范围，也不会因为罐体过高导致进料、检修操作难度上升。搅拌轴的固定端分别布置在罐顶的安装座与罐底的轴承位，双端固定的结构可降低长轴高速转动时的径向跳动量，减少轴封位置的磨损，延长密封件的更换周期。罐顶预留的两个驱动电机安装位，分别匹配不同转速的减速驱动部件，长轴搅拌采用低转速大扭矩配置，适配大体积物料的推动需求，短轴分散采用高转速直连驱动，满足剪切分散的线速度要求。

　　安装边界方面，设备整体的外接轮廓需要考虑支腿的外伸尺寸，安装时需要在地面预留对应尺寸的安装基础，保证三个支腿的支撑面处于同一水平面上，避免罐体倾斜导致搅拌轴偏磨；罐顶的驱动电机上方需要预留足够的检修空间，方便后期更换电机、加注润滑脂以及检修密封件；罐体侧面的进料口、底部的出料口位置需要和上下游设备的接口标高匹配，减少连接管道的弯头数量，降低物料输送的阻力。日常运行时，锥底结构可保证混合完成的物料能够完全排空，减少罐内的物料残留，换产清理时只需打开底部的清理口即可完成罐内冲洗，不需要人员进入罐体内部作业，降低密闭空间作业的安全风险。针对不同物料的混配需求，桨叶的安装角度还可以根据实际物料特性做小幅调整，比如针对流动性好的颗粒物料，可适当加大桨叶倾角提升物料循环速度，针对流动性差的粘性粉体，可减小桨叶倾角降低搅拌阻力，避免驱动电机过载。
