嵌入式电子重量控制仪表结构设计

　　这款嵌入式电子重量控制仪表，主要面向工业称重、配料管控、在线检重这类需要实时采集重量信号并输出控制逻辑的生产场景，常见于食品加工定量包装、化工原料配比投料、物流分拣在线称重、建材生产定量给料等工位，作为称重系统的核心人机交互与控制单元，承担重量数值显示、参数设置、阈值触发、信号输出的核心作用，替代传统机械式称重显示装置，提升称重控制的精度与响应速度。

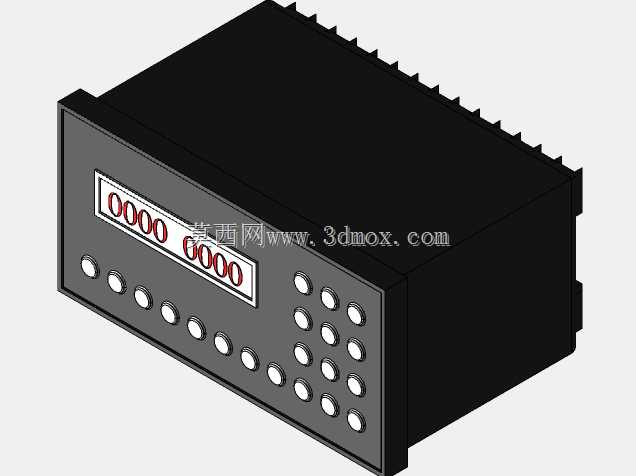

　　从结构设计思路来看，整体采用标准面板嵌入式安装形态，壳体主体为阻燃工程塑料材质，背部设置多道散热鳍片结构，适配工业现场长时间连续运行的散热需求，同时鳍片结构也能增强壳体整体刚性，减少运输、安装过程中受外力挤压产生的形变。前面板采用下沉式设计，显示区域做了遮光边框处理，避免车间强光直射下数码管显示内容看不清的问题，双行数码管显示布局，上行可显示实时重量数值，下行可显示设定阈值、累计重量或者控制参数，操作人员无需切换页面就能同时获取实时测量值与目标参考值，减少操作步骤。

　　操作按键区域做了分区布局，左侧排列的长条形按键对应常用的快捷功能，比如清零、去皮、确认、启停这类高频操作，右侧矩阵排列的圆形按键对应数字输入、参数翻页、功能切换这类设置类操作，按键采用凸起式硅胶按键，按键行程适中，反馈清晰，适配车间操作人员戴薄手套操作的场景，避免按键误触。面板与壳体之间设置密封胶条安装槽，安装后可达到IP54左右的面板防护等级，阻挡车间粉尘、飞溅的水渍进入仪表内部，适配多粉尘、轻度潮湿的工业现场环境。

　　安装边界方面，壳体背部为标准长方体结构，适配常规电控柜的面板开孔尺寸，安装时从柜门将仪表嵌入开孔，通过背部自带的卡扣或者安装支架从柜内锁紧固定，无需额外的固定螺丝外露，安装效率更高。背部预留接线端子的安装空间，接线区域做了强弱电分隔的结构设计，强电供电端子与弱电信号端子分区域布置，减少强电对重量传感器弱信号的电磁干扰，同时端子区域设置压线板结构，避免现场布线拉扯导致接线脱落。

　　从功能适配的结构设计来看，壳体内部预留了主控板、电源板、信号采集板的分层安装卡槽，不同功能板卡通过卡槽定位，板卡之间采用接插件连接，无需飞线，既方便生产组装，也便于后期故障排查时的板卡更换。显示板与前面板通过定位柱固定，数码管与面板显示窗精准对位，避免显示内容偏移。壳体侧壁预留了扩展通讯模块的安装位，可根据实际使用需求加装RS485、以太网等通讯模块，实现重量数据向上位机、PLC系统的传输，满足不同自动化产线的对接需求。

　　在实际使用场景中，这类仪表通常与电阻应变式称重传感器配合使用，传感器采集的重量信号经过仪表内部电路放大、AD转换后，通过数码管实时显示，当重量达到预先设定的阈值时，仪表可输出开关量信号控制外部的给料设备、分拣机构、卸料阀门动作，实现定量控制、超限报警、自动分拣的功能。结构设计上充分考虑了工业现场的使用痛点，比如背部的散热结构避免长时间运行导致内部元器件过热老化，面板的密封结构阻挡粉尘水汽侵入，按键的布局适配现场操作习惯，嵌入式的安装形态适配现有电控柜的改造升级需求，无需对原有柜体做大幅改动就能完成替换安装。

　　细节设计上，壳体所有棱角都做了圆角过渡处理，避免安装、维护过程中尖锐棱角划伤操作人员，面板表面做了磨砂哑光处理，减少光线反射造成的视觉疲劳，同时表面耐油污擦拭，方便车间日常清洁维护。整体结构紧凑，内部空间利用率高，在有限的体积内集成了显示、操作、接线、散热、防护等多重功能，没有冗余的结构设计，兼顾了制造成本与现场使用的可靠性。
