双面密封深沟球轴承6206NSE结构设计

　　在各类旋转传动机构的设计选型中，径向滚动支撑部件的匹配度直接决定整套设备的运行稳定性与维护周期，这款带双面接触式密封的深沟球轴承，正是针对中低速、存在粉尘或润滑脂泄漏风险的常规工业场景开发的支撑元件。从实际应用场景来看，这类轴承广泛覆盖中小型异步电机输出端、农用机械传动辊道、轻工输送线托辊、家用机电产品旋转轴、小型减速机输入输出轴等部位，既可以承受稳定的纯径向载荷，也能在轴系存在少量对中误差时，承载一定比例的轴向载荷，适配多数没有高精度预紧要求的通用旋转工况。

　　从功能特性层面看，该轴承采用双侧橡胶密封结构，密封唇口与内圈密封槽形成过盈配合，能有效阻挡外部环境中的金属碎屑、粉尘、水汽进入轴承内部滚道，同时避免轴承内部填充的润滑脂在长期运转过程中向外渗漏，相比开式轴承，不需要额外设计外置密封结构，能大幅简化轴承座的加工复杂度，减少设备日常维护时的补脂频次，在粉尘浓度较高的木工加工、粮食输送、农机作业场景下，这种密封结构的优势尤为明显，能有效延长轴承的实际使用寿命，避免异物进入滚道造成的早期点蚀、卡滞故障。

　　设计思路上，这款轴承遵循深沟球轴承的经典滚道构型，内圈与外圈的滚道曲率半径略大于钢球直径，保证钢球在滚道内滚动时的接触应力分布均匀，同时预留合理的径向游隙，适配轴与轴承座加工时存在的少量尺寸公差，避免过盈装配后游隙过小导致的运转温升过高问题。保持架采用冲压钢板浪形结构，重量轻、强度足够，能在中低速运转时稳定分隔每粒钢球，避免钢球之间直接接触产生额外摩擦与磨损。密封件采用耐油橡胶材质，适配常规锂基润滑脂的使用环境，在-20℃到100℃的常规工作温度区间内能保持稳定的密封弹性，不会出现低温硬化脆裂或者高温软化变形的问题。

　　从外形尺寸与安装边界来看，这款轴承属于62系列深沟球轴承的常规规格，内孔直径30mm，外圈外径62mm，轴承总宽度16mm，安装时轴与内圈的配合可根据载荷类型选择k6或者m6公差，轴承座孔与外圈的配合选择H7或者J7公差即可满足多数场景的使用要求。轴上的密封槽位置需要与轴承密封唇口对应，避免装配后密封唇被轴肩剐蹭造成密封失效，轴承安装时的轴向定位可以采用轴用弹性挡圈或者轴肩定位，外圈可采用孔用挡圈或者轴承座台肩定位，不需要额外设计复杂的压紧结构。需要注意的是，这类密封轴承在出厂时已经预填充了适量的润滑脂，装配前不需要额外清洗，也不要随意拆卸密封件补充润滑脂，避免破坏原有密封结构的密封性，装配时应采用套筒压装内圈或者外圈的端面，禁止直接敲击轴承套圈或者密封件，避免造成滚道损伤或者密封变形。

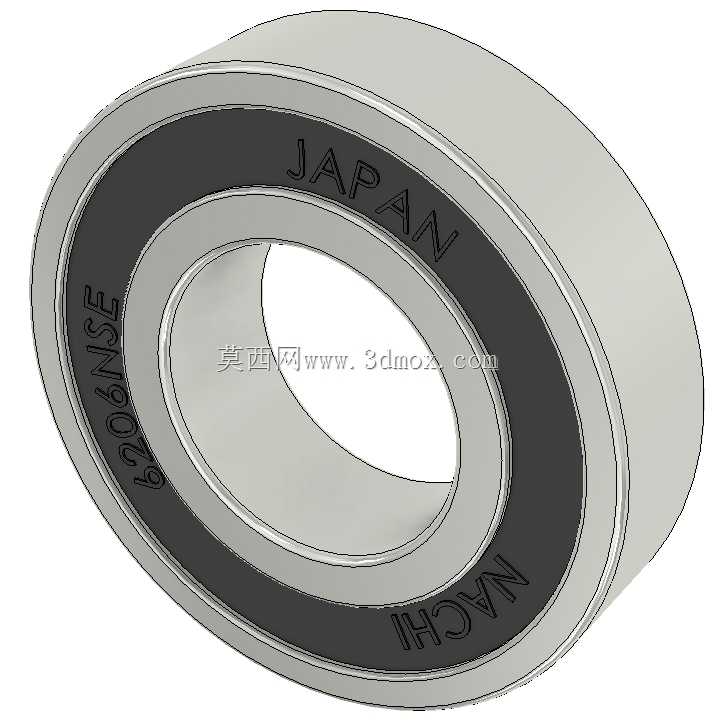

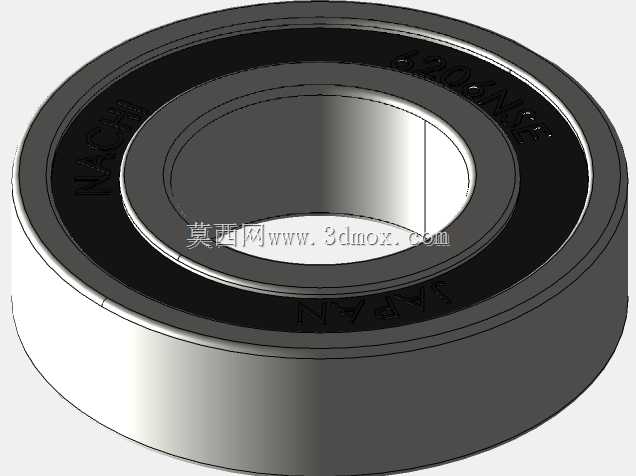

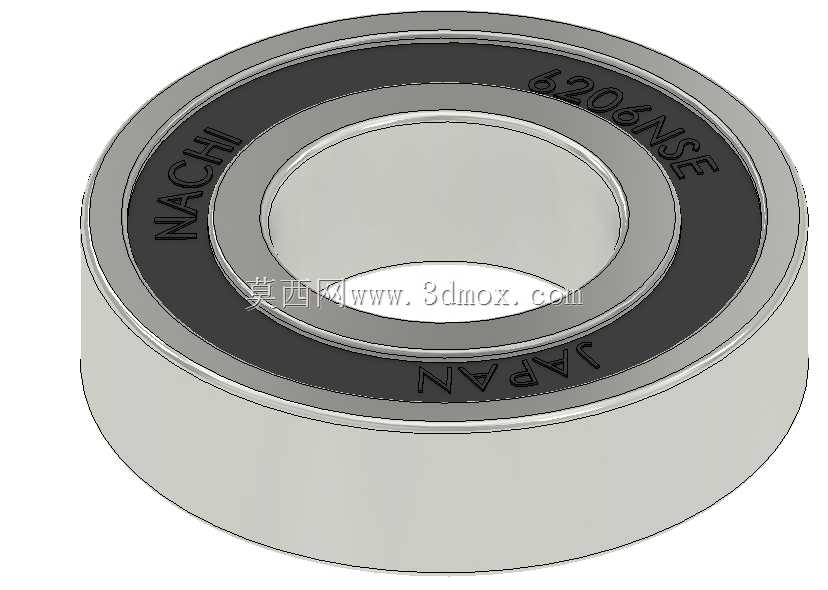

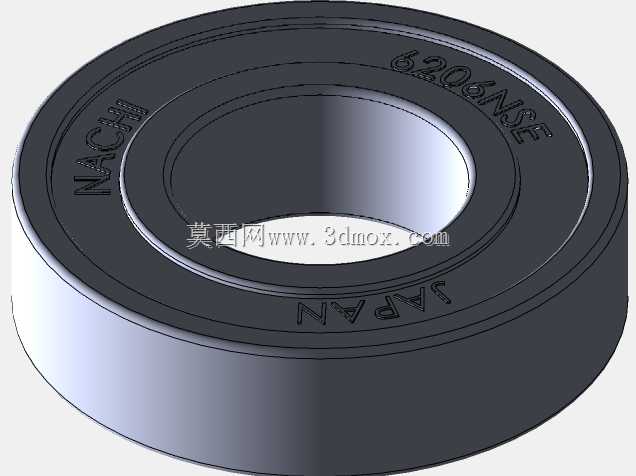

　　在实际三维建模过程中，该模型完整还原了轴承的内外圈滚道弧度、钢球排布位置、密封件的外形轮廓、保持架的结构细节，甚至套圈端面上的标识字符都做了精准复刻，在做设备整体装配仿真时，可以直接调用该模型完成轴系的虚拟装配，检查轴肩高度、轴承座台肩尺寸是否存在干涉，验证密封件与周边相邻零件的间隙是否合理，也可以用于生成工程图时的明细栏统计、装配示意，帮助结构设计人员快速完成轴系部件的设计校验，减少重复建模的工作量，提升整体设计效率。对于需要做设备运维培训或者装配指导的场景，该模型也可以用来制作爆炸视图，清晰展示轴承的内部组成结构，帮助一线装配人员理解轴承的安装顺序与注意要点，避免因装配方式错误造成的轴承早期损坏。
