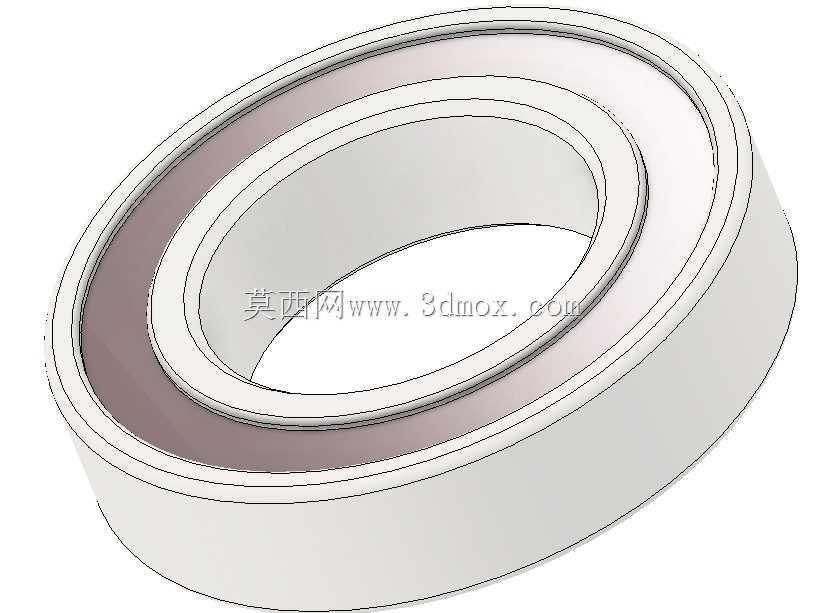

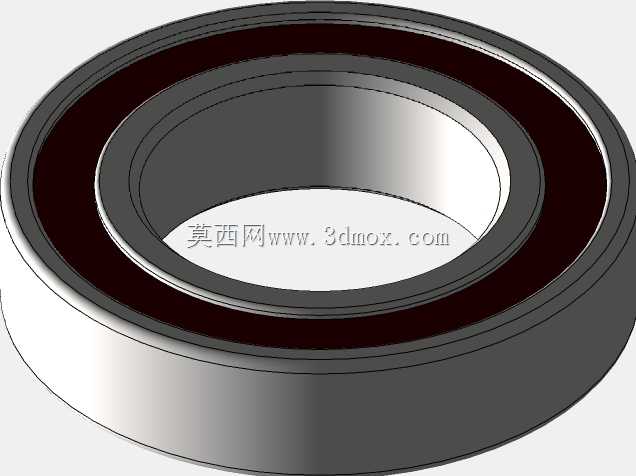

罗达曼托6007NSE径向深沟球轴承结构

　　在常规旋转传动系统的布局中，这类径向接触的深沟球轴承往往承担着轴系径向定位与载荷传递的核心作用，从中小型电机输出端、输送线托辊支撑、家用机电产品转轴到通用减速机的输入输出轴位，都能见到同规格轴承的应用身影，其核心作用是约束轴系的径向窜动，同时在允许范围内承受少量轴向载荷，保障旋转部件在设定公差范围内平稳运转，降低转动过程中的摩擦损耗。

　　从结构设计逻辑来看，该款轴承采用典型的双滚道深沟结构，内圈与轴采用过盈配合实现周向固定，外圈与轴承座孔采用过渡或小间隙配合适配安装公差，滚动体沿内外圈的弧形滚道均匀排布，保持架将各滚动体等距分隔，避免运转过程中滚动体之间发生直接摩擦碰撞，两侧的密封结构可阻挡外界粉尘、水汽进入轴承内部滚道区域，同时防止轴承内部填充的润滑脂外泄，延长维护周期。设计过程中需要严格控制滚道的曲率半径与滚动体直径的匹配度，曲率过大会导致接触应力集中，降低轴承额定动载荷，曲率过小则会增大滚动体与滚道的滑动摩擦，提升运转温升，因此滚道轮廓的参数匹配是这类轴承建模时需要重点把控的细节，建模时需还原滚道的圆弧过渡特征，不能简化为直角结构，否则后续做有限元接触分析时会出现应力失真的问题。

　　从安装边界尺寸来看，该型号属于60系列轻薄型深沟球轴承，相较于同内径的62、63系列轴承，其外径更小、宽度更窄，适合安装空间受限、载荷水平中等的应用场景，建模时需要严格遵循对应公称尺寸规范：内孔适配的轴径为35mm，外圈公称外径为62mm，轴承整体宽度为14mm，内圈的挡边高度、外圈的密封槽深度、倒角尺寸都需要符合通用安装标准，避免装配时出现轴肩与密封件干涉、轴承座孔台阶与外圈不贴合的问题。在实际设备选型过程中，需要先核算轴系的径向载荷大小、运转转速区间、工作环境温度，再匹配对应精度等级、密封形式、润滑方式的轴承，不能仅凭内径尺寸随意替换，否则容易出现早期磨损、温升过高、抱死失效等问题。

　　在三维建模的细节处理上，需要区分开内圈、外圈、滚动体、保持架、密封件五个独立零件，不能将其做成单一整体模型，方便后续做装配干涉检查、运动仿真时单独设置各零件的材料属性与运动约束；滚动体的数量排布需要符合该型号的实际装球数量，保持架的兜孔结构要与滚动体间隙匹配，还原真实的装配关系。这类轴承在装配时通常采用热装或压装工艺，禁止通过敲击滚动体传递安装力，否则会造成滚道压痕、滚动体损伤，建模时预留的安装导入倒角也需要符合装配工艺要求，方便现场装配时顺利导入轴与座孔，避免装配过程中刮伤配合表面。在日常运维场景中，这类带接触式密封的轴承通常为预润滑设计，出厂时已填充适配的润滑脂，正常工况下不需要频繁补充润滑，只有在高温、高粉尘的恶劣工况下才需要定期通过注油孔补充对应牌号的润滑脂，保障滚道与滚动体之间形成稳定的油膜，降低接触疲劳磨损的概率。
