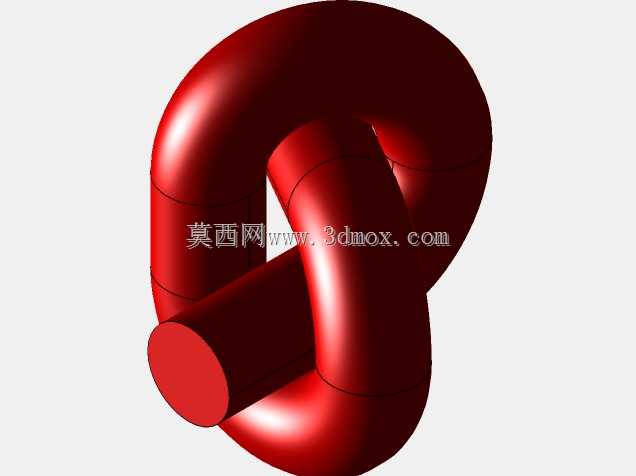

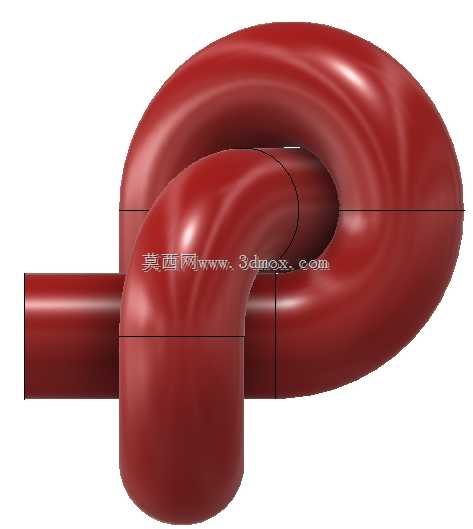

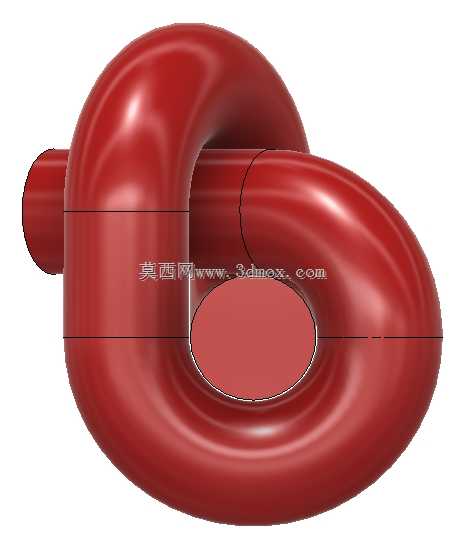

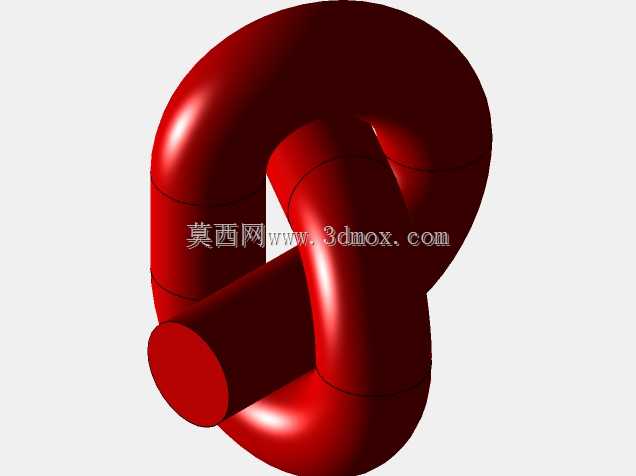

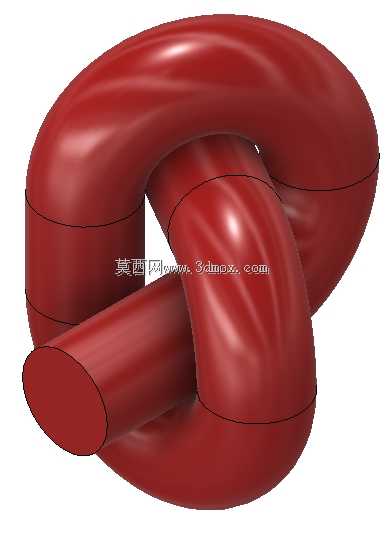

这类互锁式弯管结构,常出现在需要紧凑布局的流体输送管路场景中,比如小型液压站的内部管路排布、紧凑型气动控制回路的管线连接,或是实验室流体试验台的定制管路搭建,核心是在有限的安装空间内完成管路的转向与衔接,同时通过互锁的结构形式提升管路拼接后的整体刚性,避免管路在流体压力波动下出现接头松脱、相对位移的问题。从结构本身来看,两段弯管采用空间交错的互锁形式,没有额外的法兰、卡套等外接连接件,依靠管体自身的曲面贴合实现限位,这种设计思路最早源于紧凑空间内的管路避让需求——当管路排布的轴向、径向空间都被周边设备部件限制,无法预留标准接头的安装操作空间时,将管体自身做成互锁咬合的形态,既能完成管路的90度转向衔接,又能省去外接连接件占用的空间,
同时减少接头数量也就降低了流体泄漏的风险点。建模过程中首先要确定两段管路的中心轨迹线,互锁结构的核心是两段弯管的中心圆弧需要满足空间交错的等距关系,保证管体外壁在拼接后能够完全贴合,不会出现干涉或者间隙过大的问题;管体的截面采用等径圆形截面,壁厚均匀,符合常规流体输送管路的壁厚设计要求,弯管的转弯半径选取的是管路通径的1.5倍,这个数值既能够保证流体在转弯处的压力损失控制在合理范围内,避免转弯半径过小导致的流体紊流、局部阻力陡增,也不会因为转弯半径过大而额外占用安装空间。从安装边界来看,整个互锁结构的外接端为平直管段,平直段的长度预留了足够的后续管路焊接或者卡接的操作距离,不需要额外增加过渡管段就可以直接和周边的标准管路对接;
整个结构的最大外轮廓尺寸控制在以管体外径为基准的3.5倍范围内,安装时只需要在安装面上预留对应大小的避让空间即可,不需要为结构本身预留额外的操作间隙,因为互锁结构的拼接是沿管路轴向推进完成的,安装时不需要旋转管体或者在径向预留操作空间,非常适合在设备内部的狭窄腔体内完成装配。实际应用中,这类结构的材质通常根据输送介质的不同选取,输送常规液压油、压缩空气时可以采用不锈钢或者碳钢无缝管弯制后拼接,输送腐蚀性流体时可以采用工程塑料一体注塑成型,不管是哪种材质,建模时预留的壁厚都能够满足常规工况下的耐压要求,1.5倍通径的转弯半径也符合流体管路设计的通用规范,不会出现流体输送过程中的异常阻力问题。

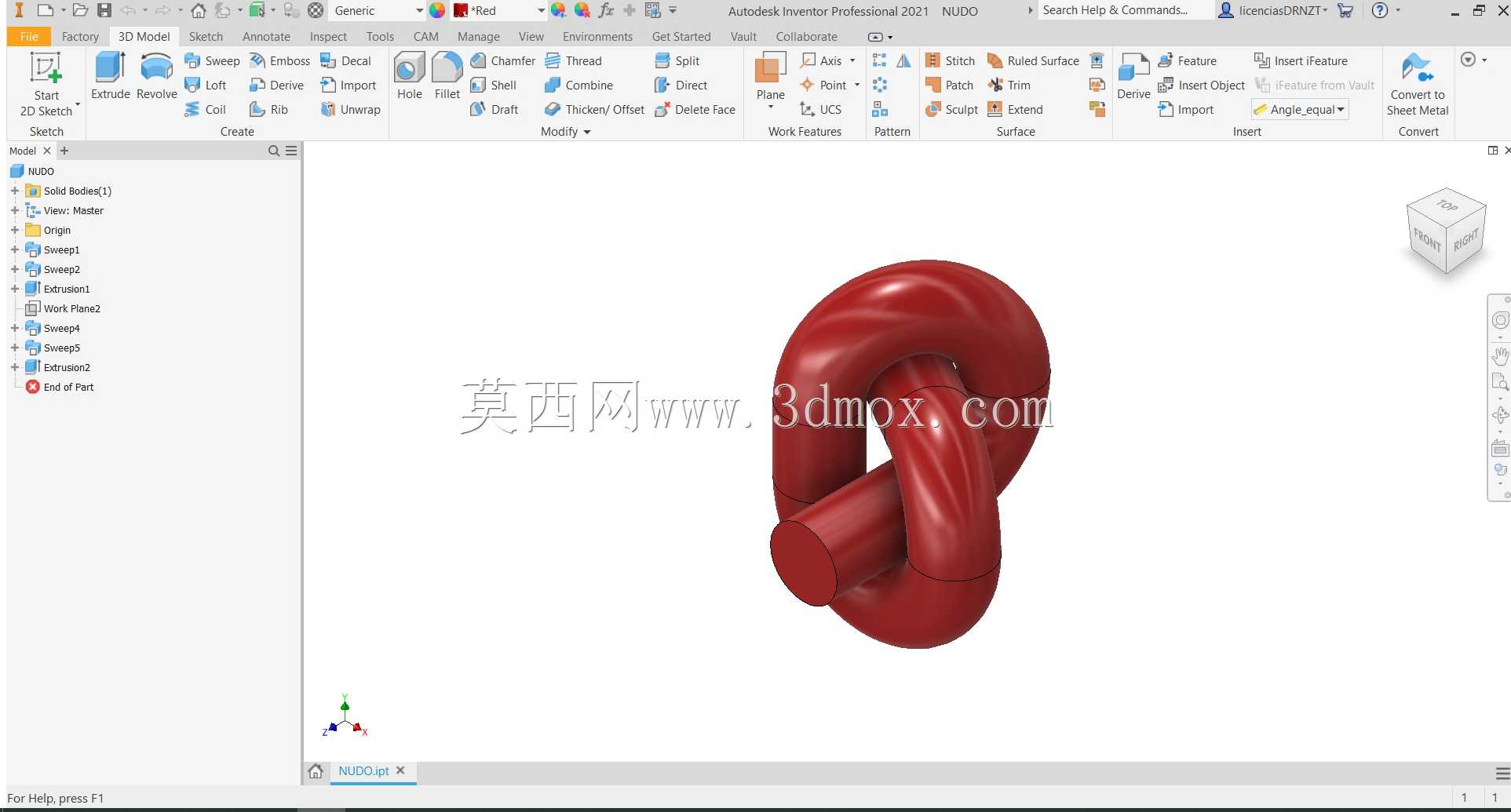

很多刚接触三维曲面建模的工程师会把这类结构作为曲面建模的练习案例,核心原因是它的轨迹线是空间三维曲线,不是平面内的二维圆弧,在扫描生成管体的时候需要准确控制截面的方向,避免出现管体扭曲、壁厚不均的问题,同时互锁位置的曲面裁剪需要精准控制两个管体的贴合面,既要保证两个零件能够顺利装配,又要保证贴合面的间隙控制在工程允许的公差范围内,不会出现装配干涉或者间隙过大导致的定位失效。和常规的直角弯头加直接头的连接形式相比,这种互锁弯管结构的整体长度更短,整体刚性更好,在有振动的工况下,比如移动设备上的流体管路、发动机周边的管路连接,不会因为接头处的振动疲劳出现松脱泄漏,因为整个互锁结构的受力是分散在整个贴合的曲面上,而不是集中在接头的螺纹或者卡套位置,长期使用的可靠性更高。在做设备的管路排布设计时,如果遇到两个方向的管路需要在极小空间内完成转向衔接,同时周边没有空间安装标准弯头和接头的情况,就可以参考这种互锁结构的设计思路,通过调整弯管的转弯半径、互锁的咬合深度,适配不同的管路通径和安装空间要求,不需要拘泥于标准管路接头的尺寸限制,在满足流体输送性能要求的前提下,最大化压缩管路占用的空间,提升设备内部的空间利用率。
