带支撑轴承的蜗杆传动组件结构设计

项目分类:通用机械零部件 发布时间:2021-12-10 ID:448517
  • 带支撑轴承的蜗杆传动组件结构设计
  • 带支撑轴承的蜗杆传动组件结构设计
  • 带支撑轴承的蜗杆传动组件结构设计
  • 带支撑轴承的蜗杆传动组件结构设计
  • 带支撑轴承的蜗杆传动组件结构设计
  • 带支撑轴承的蜗杆传动组件结构设计
  • 带支撑轴承的蜗杆传动组件结构设计
  • 带支撑轴承的蜗杆传动组件结构设计
  • 带支撑轴承的蜗杆传动组件结构设计
  • 带支撑轴承的蜗杆传动组件结构设计
  • 带支撑轴承的蜗杆传动组件结构设计
  • 带支撑轴承的蜗杆传动组件结构设计

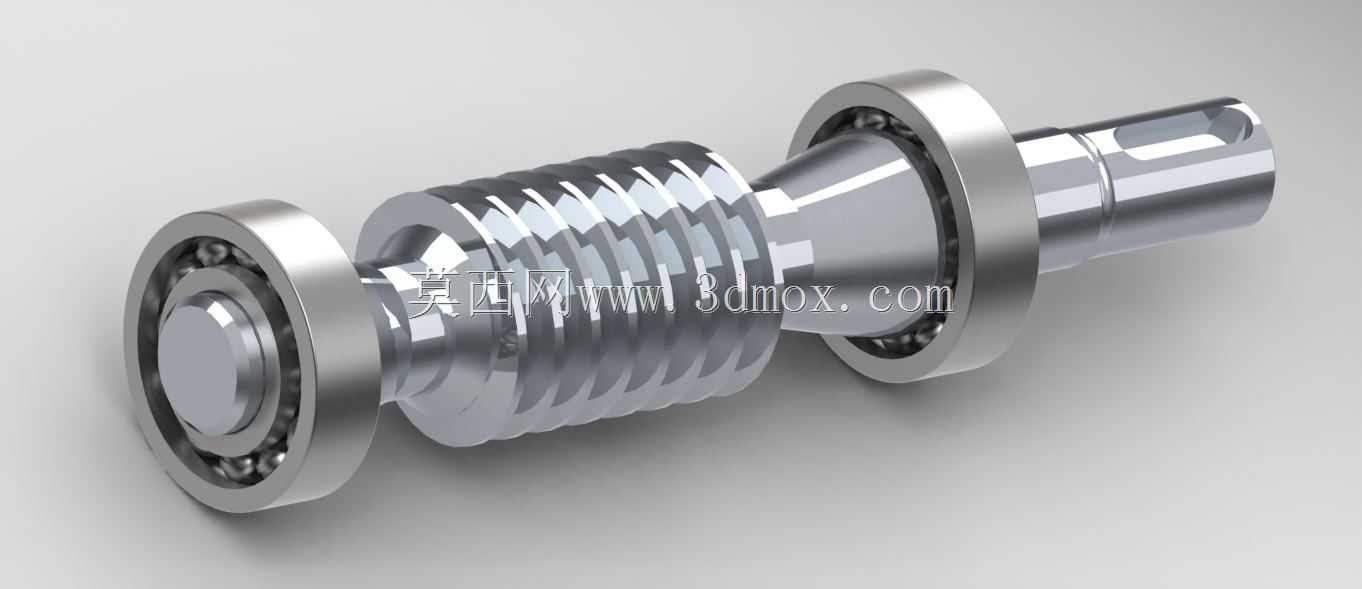

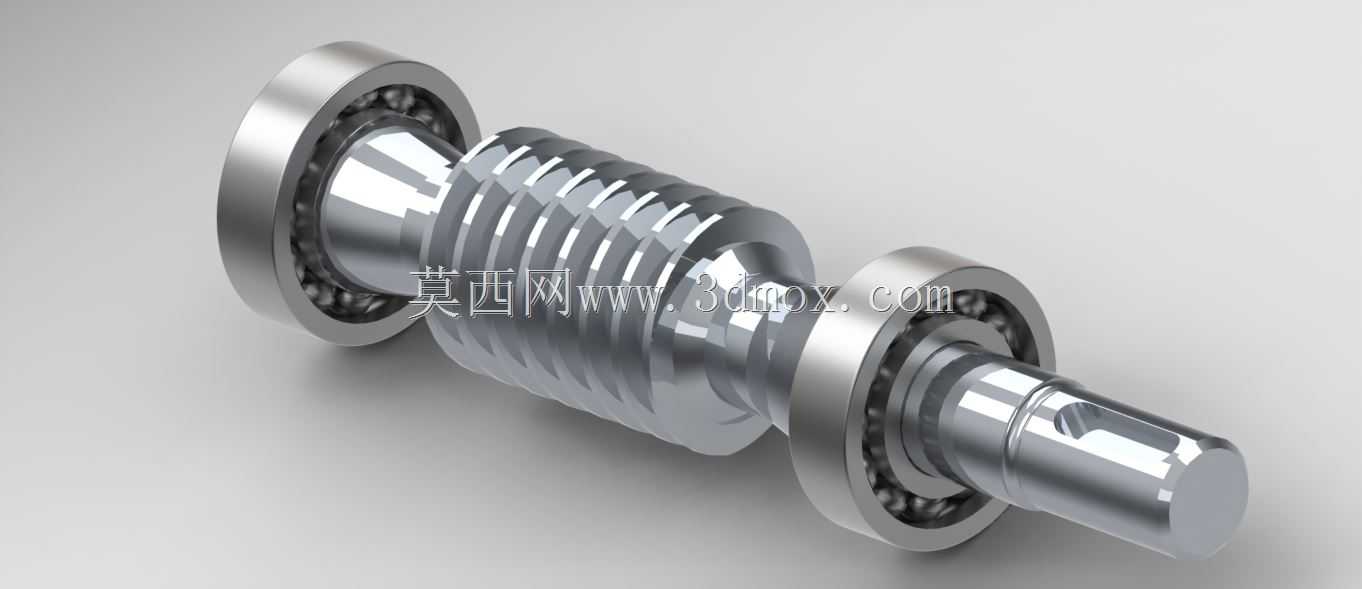

  在自动化输送线、小型机床进给机构、包装设备分度单元这类需要大传动比、低运行噪音的传动场景里,蜗杆蜗轮副的应用占比一直不低,这套带两端轴承支撑的蜗杆组件,就是针对中小载荷间歇或连续传动工况设计的核心传动部件。不同于单独的蜗杆轴零件,这套组件直接集成了两端的深沟球轴承支撑位,轴端预留了标准键槽连接位,装配时不需要额外设计轴承座的适配轴段,能直接压入对应规格的轴承内圈,减少装配环节的同轴度调校工作量。

  从实际使用场景来看,这类蜗杆组件常配套对应的蜗轮组成交错轴传动副,两轴空间交错角通常取90度,能在较小的安装空间里实现10-60区间的大传动比,相比同传动比的多级圆柱齿轮组,整体结构更紧凑,而且啮合过程中是多齿连续接触,传动冲击小、运行噪音低,适合用在对传动平稳性有要求的轻工设备、小型输送装置的动力输入端。设计时首先要考虑的是啮合受力的分布,蜗杆的轴向齿距要和配对蜗轮的端面齿距严格匹配,齿面压力角取常用的20度,能兼顾啮合效率和齿根抗弯强度,避免重载下出现齿面胶合或者断齿问题。

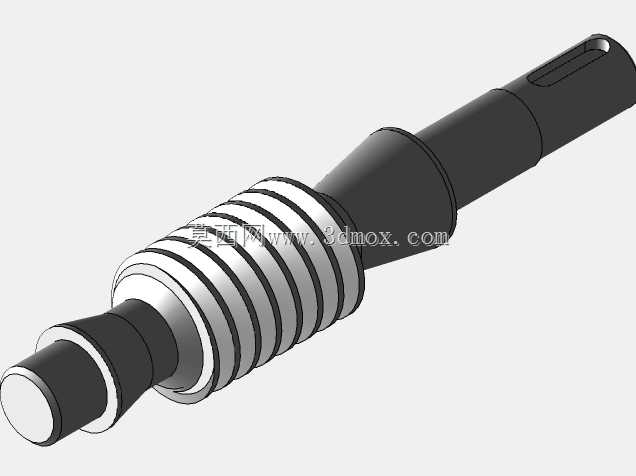

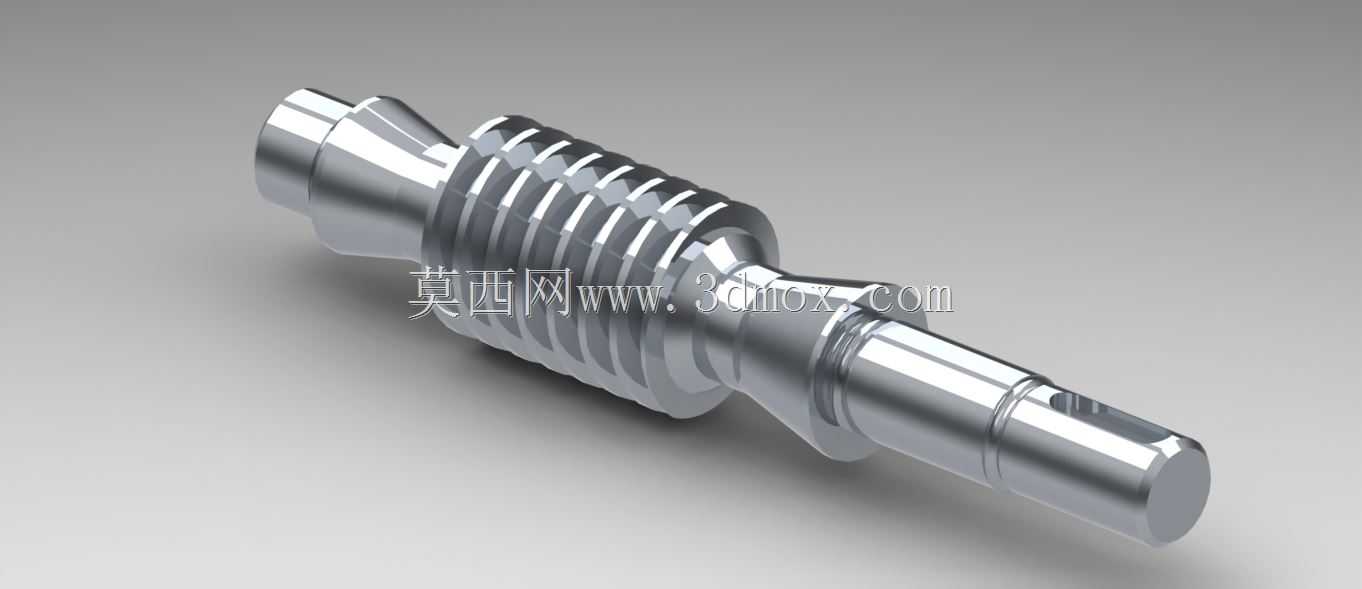

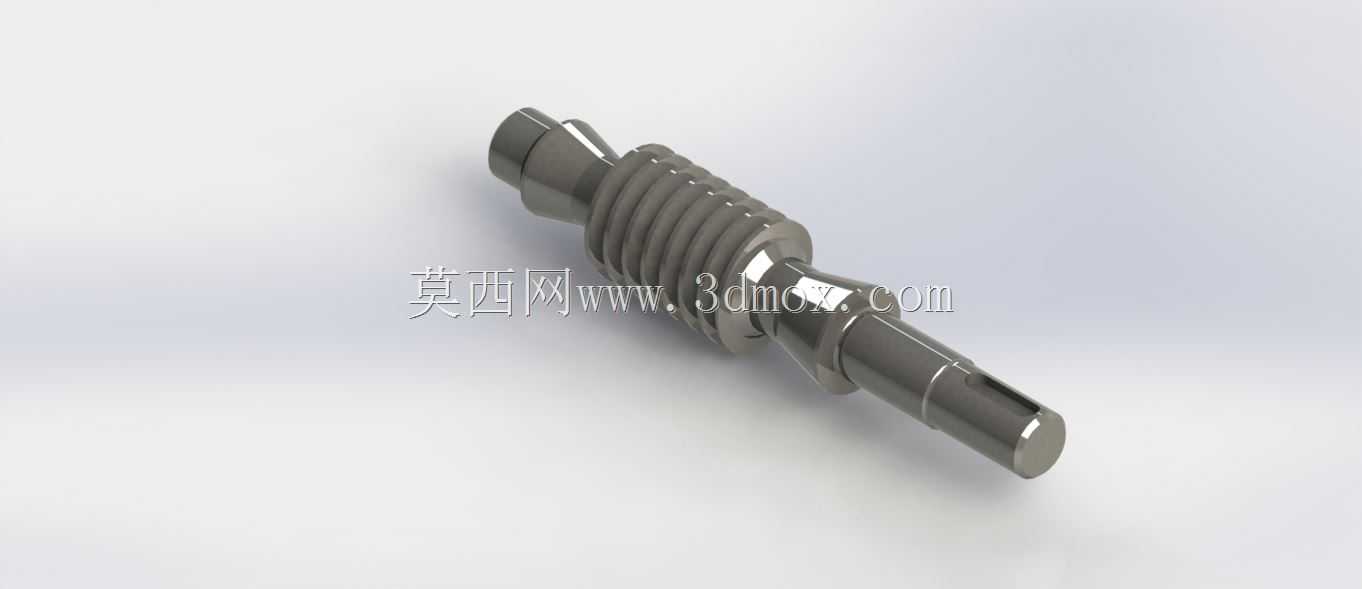

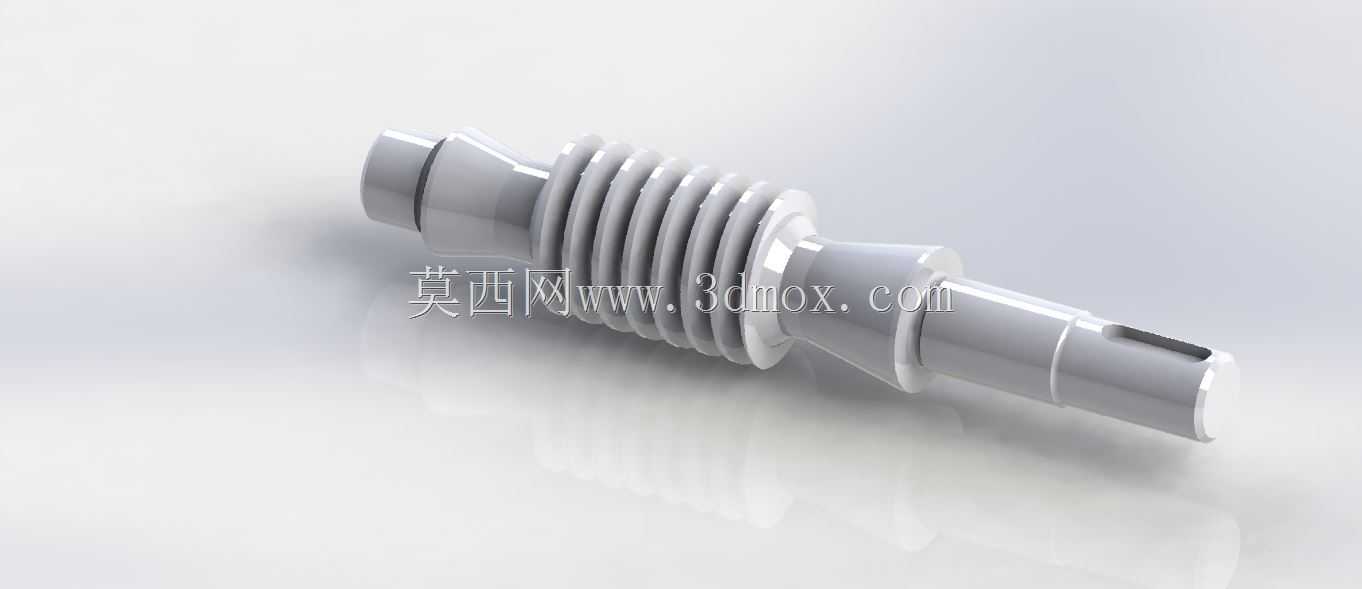

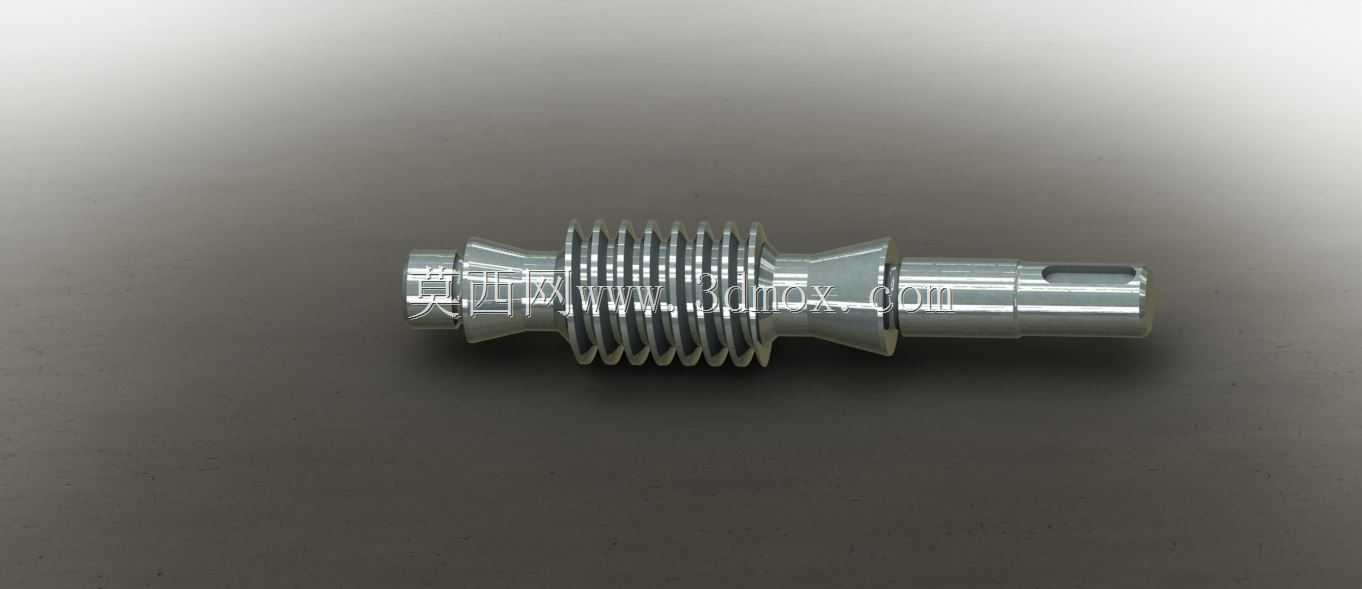

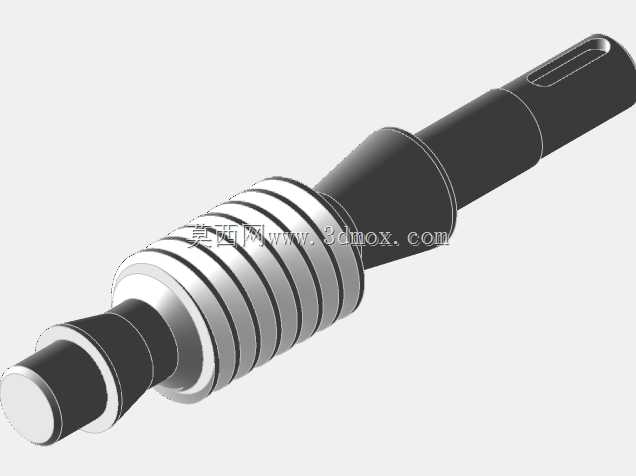

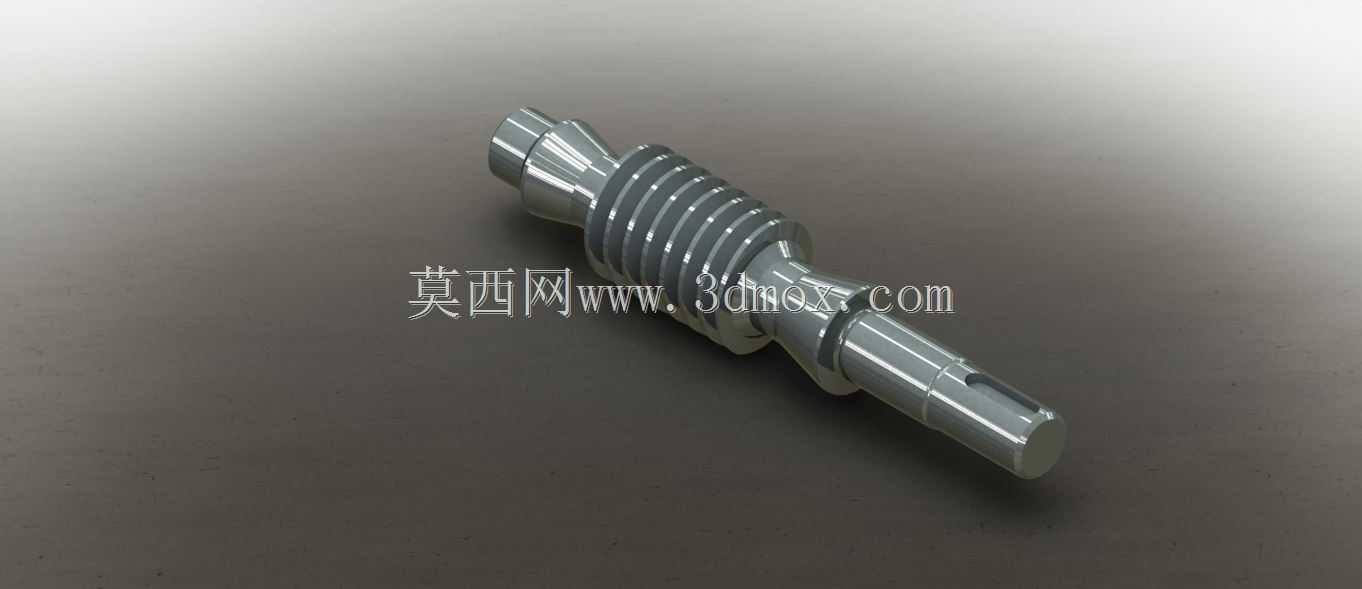

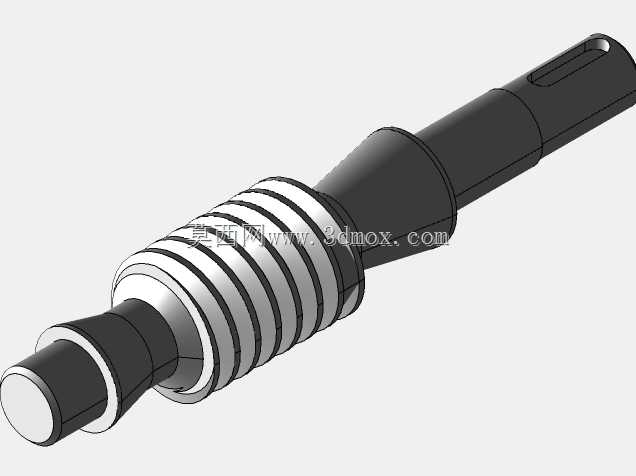

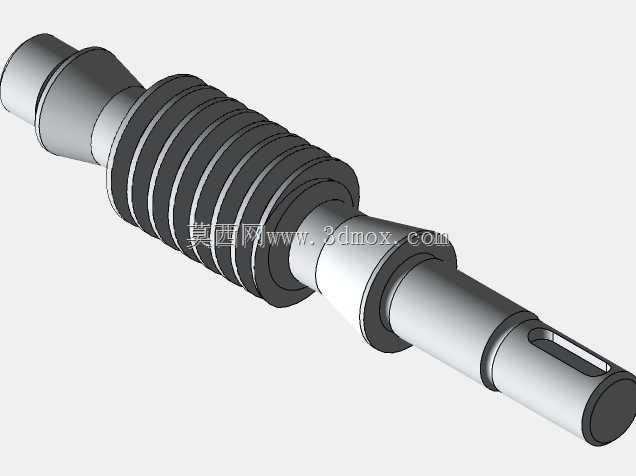

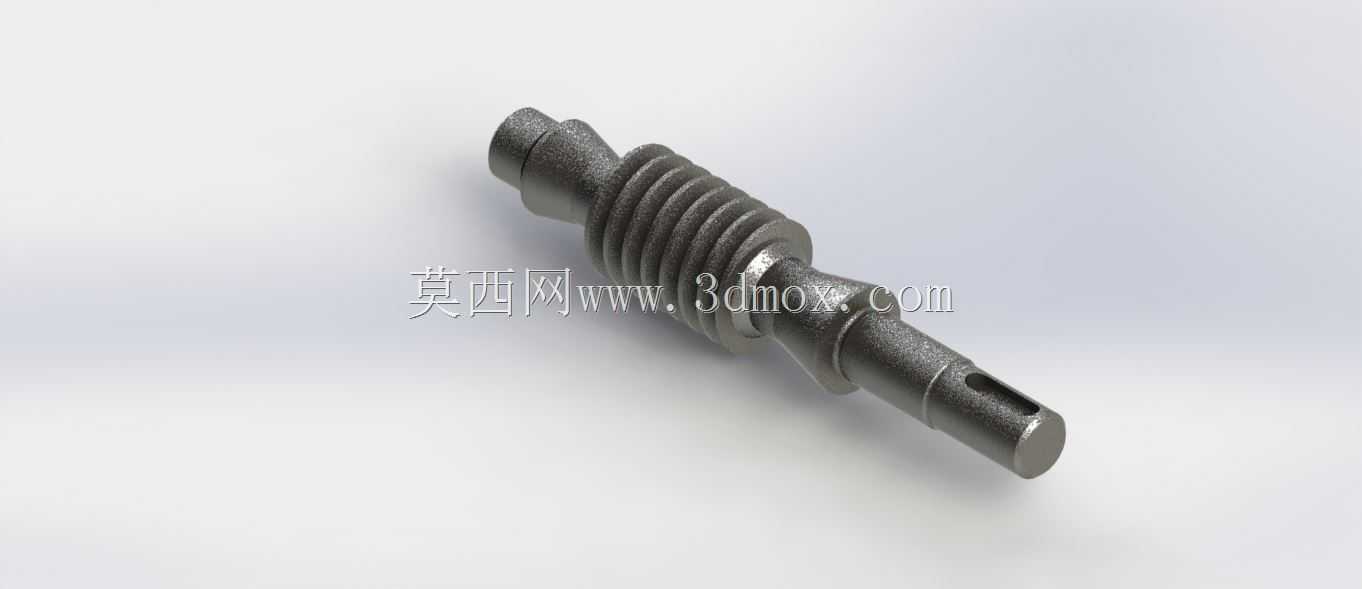

  轴体的结构设计上,中间的蜗杆齿段两侧做了轴肩定位,刚好能顶住两端轴承的内圈端面,装配时轴承压装到位后就能通过轴肩实现轴向定位,不需要额外加装轴用挡圈,减少了零件数量,也避免了挡圈槽带来的轴段应力集中问题。两端的轴承位直径公差取k6级过渡配合,既能保证轴承内圈和轴的同步转动,不会出现跑内圈的磨损问题,又不会因为过盈量太大导致轴承装配后游隙过小,出现运转卡滞、温升过高的情况。轴端的键槽采用普通平键槽设计,键槽宽度和轴径匹配,深度符合标准规范,能可靠传递额定扭矩,不会出现键连接压溃的失效问题。

  安装边界方面,这套组件的轴向总长度是根据两端轴承的安装间距确定的,两端轴承的外径尺寸统一,配套的轴承座安装孔可以做成同直径的通孔,降低轴承座的加工难度;蜗杆齿段的最大外径要和配对蜗轮的中心距匹配,安装时只要保证两轴的中心距误差在允许范围内,同时调整好轴向位置让蜗杆齿面和蜗轮齿宽的中间位置对齐,就能保证良好的啮合接触斑点,不需要做过多的位置调整。齿面的粗糙度要求控制在Ra1.6以内,能减少啮合过程中的摩擦损耗,提升传动效率,同时降低长期运行的齿面磨损速度,延长组件的整体使用寿命。

  在实际选型适配时,要注意这套蜗杆组件的额定输入转速和输出扭矩匹配,连续运行工况下要校核齿面接触强度和轴的扭转刚度,避免轴体受载后出现挠曲变形,导致啮合偏载、齿面局部磨损加剧的问题。两端的轴承选型要考虑蜗杆传动过程中产生的轴向力,深沟球轴承能承受一定的双向轴向力,对于中小载荷的工况完全够用,如果是重载冲击工况,可以换成角接触球轴承来提升轴向承载能力。轴的材质通常选用40Cr调质处理,齿面可以做高频淬火提升硬度,进一步提升耐磨性能,轴承位的硬度也要满足轴承内圈的压装要求,避免装配时出现轴面划伤的问题。

  不同于外露的齿轮传动,蜗杆蜗轮副通常会配套封闭的箱体使用,箱体内加注润滑脂或者齿轮油,能对啮合齿面和两端轴承进行持续润滑,减少磨损同时降低运行噪音,这套组件的轴段上预留了油封安装位,可以在轴承外侧安装骨架油封,避免箱体内的润滑油泄漏,同时阻挡外部的粉尘、碎屑进入箱体内部,破坏啮合面和轴承的滚道。在装配过程中,要先将轴承压装到轴的对应位置,再将整个轴组件装入箱体的轴承座孔内,最后安装端盖固定轴承外圈,调整好轴的轴向窜动量,保证蜗杆转动灵活没有卡滞点,再和配对蜗轮进行啮合调试,通过涂色法检查接触斑点的位置,调整到齿面中部接触面积达到60%以上,就能保证良好的传动效果。
