Bredel280工业软管泵三维结构设计

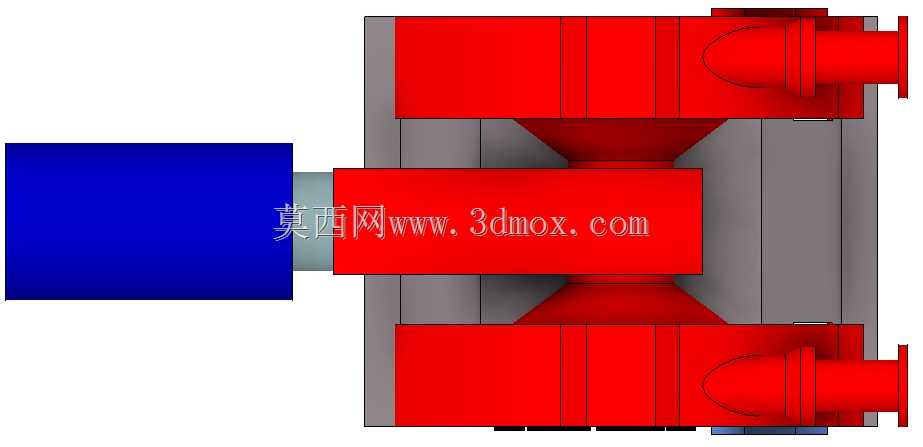

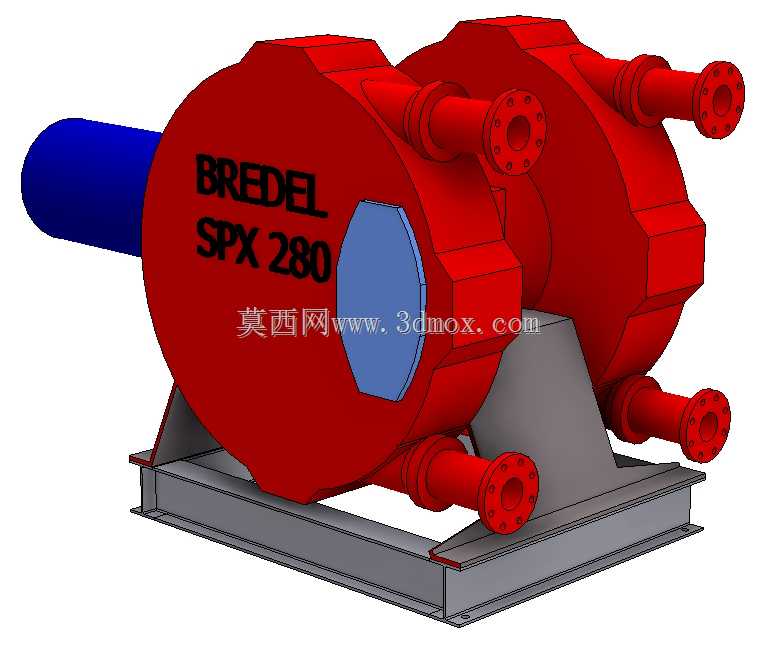

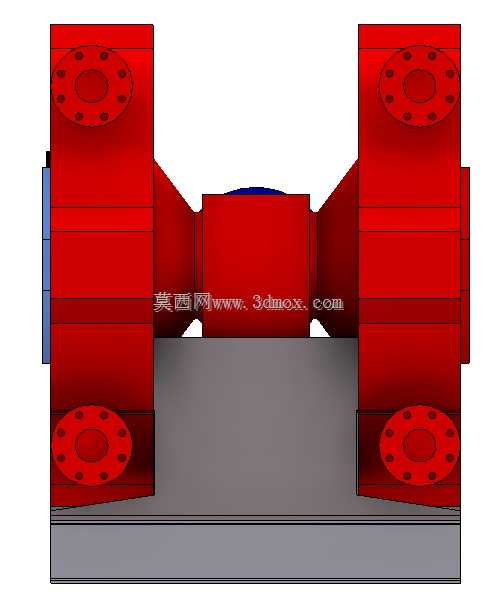

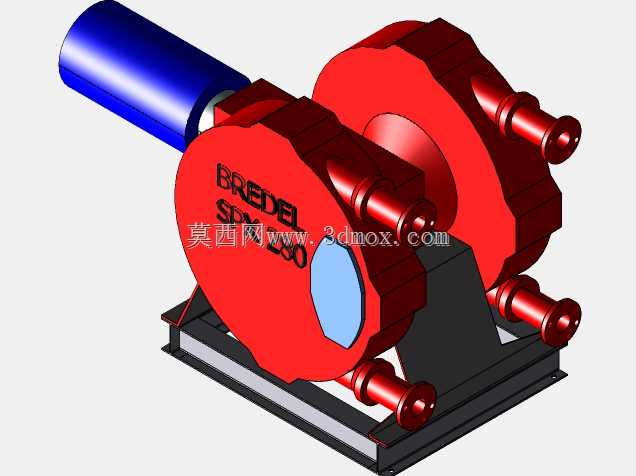

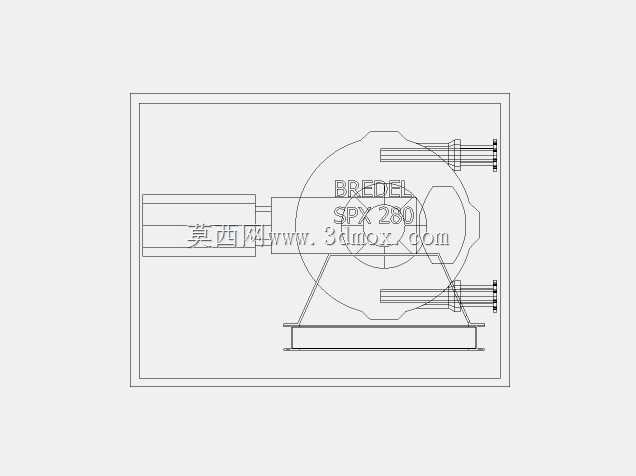

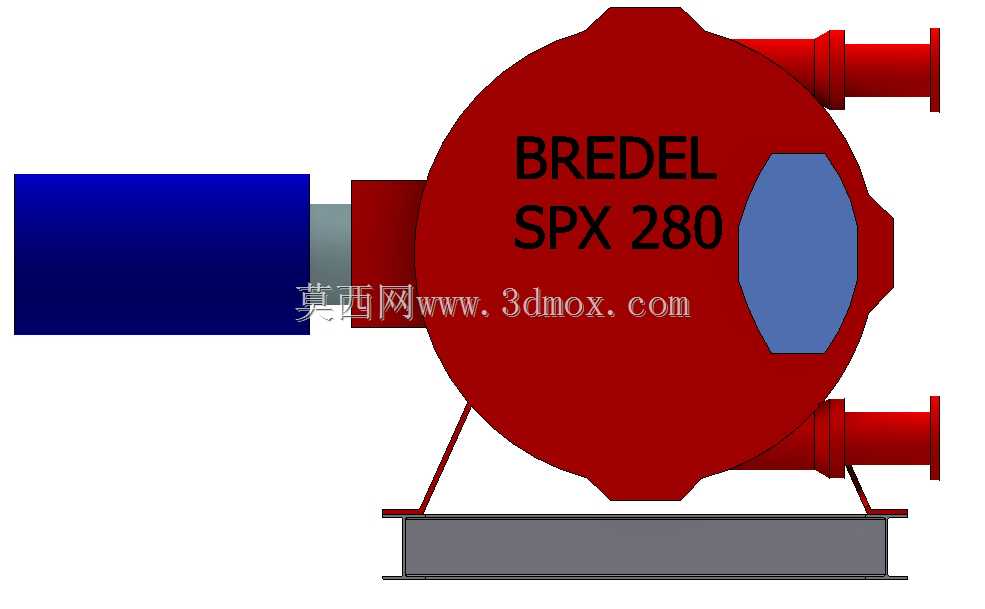

　　在高磨损、高腐蚀流体输送场景中，软管泵的无密封、无回流特性一直是选矿、污水处理、化工浆料输送环节的核心选型方向，本次呈现的Bredel280软管泵结构，完全围绕重载工况下的长周期运行需求展开设计。从实际安装边界来看，该泵采用一体式焊接钢结构底座，底座预留的地脚螺栓孔位适配常规工业地坪的安装规范，进出料法兰采用标准高压法兰连接形式，四个接口对称分布在泵体两侧，可根据现场管路走向灵活选择上进下出或者侧进侧出的配管方式，无需额外改动泵体安装姿态，泵体驱动端的轴伸尺寸匹配标准工业联轴器的安装公差，可直接对接不同功率的减速电机，不需要额外定制转接轴套。

　　从功能特性层面拆解，该泵依靠压辊对软管的周期性挤压实现流体输送，整个流道只有软管内壁与输送介质接触，不存在叶轮、密封件等易损部件与介质接触的情况，可输送含固体颗粒的浆料、腐蚀性化学流体、高粘度食品级介质等常规离心泵无法适配的物料，正压输送工况下可稳定输出0.6-1.6MPa的输送压力，负压抽吸工况下可达到95%以上的真空度，自吸能力远优于常规容积式泵，启动前无需灌泵，可应对液位低于泵安装位的抽吸场景。

　　设计思路上，泵体的转子组件采用对称双压辊布局，相比单压辊结构，运行时的脉动幅度降低40%以上，可减少管路振动，延长管路及配套阀门的使用寿命，泵壳采用分体式铸造结构，上下泵壳通过螺栓紧固，检修更换软管时只需拆开上泵壳即可完成操作，无需拆卸进出料管路和驱动端连接，大幅缩短现场检修停机时间。泵体侧面的观察盖板采用快拆结构，日常巡检时可快速打开观察软管的磨损情况，提前预判更换周期，避免运行中软管破裂导致的介质泄漏事故。

　　从结构细节来看，压辊表面采用圆弧过渡设计，挤压软管时的接触应力分布均匀，不会出现局部应力集中导致的软管过早磨损，压辊内置免维护轴承，运行过程中无需额外加注润滑脂，适配长期无人值守的运行场景。底座的支撑筋板采用三角形布局，可承受泵体满负荷运行时的交变载荷，不会出现底座变形导致的转子偏心问题，驱动端的轴承座采用独立腔体设计，润滑脂与泵壳内部空间完全隔离，即使出现软管破裂泄漏的情况，介质也不会侵入轴承腔损坏轴承。

　　在实际工程应用中，该型号软管泵常被用于选矿厂的矿浆输送、污水处理厂的污泥回流、化工行业的腐蚀性药剂输送、食品行业的果酱及高粘度物料输送，相比同流量的其他类型泵，易损件只有软管，维护成本仅为螺杆泵、离心泵的三分之一左右。建模过程中严格还原了各部件的装配公差，压辊与泵壳内壁的间隙尺寸完全匹配对应规格软管的压缩量要求，既保证挤压时完全封闭软管内腔实现稳定输送，又不会因为压缩量过大导致软管过度疲劳磨损，法兰连接面的密封槽尺寸、螺栓孔位分布完全遵循对应压力等级的法兰标准，可直接导出工程图用于生产加工或者现场安装指导。
