活塞式公共设施泵送系统结构设计

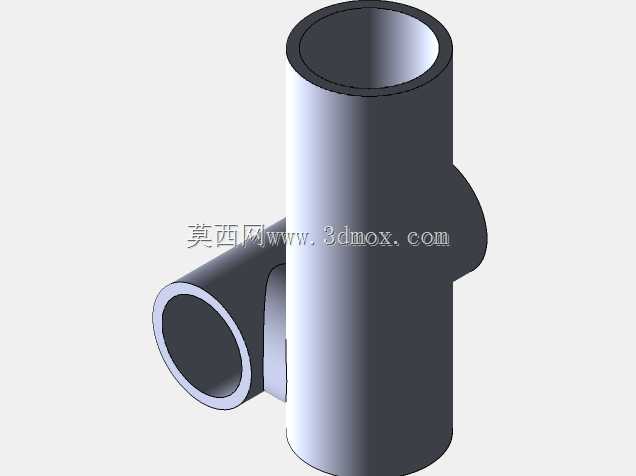

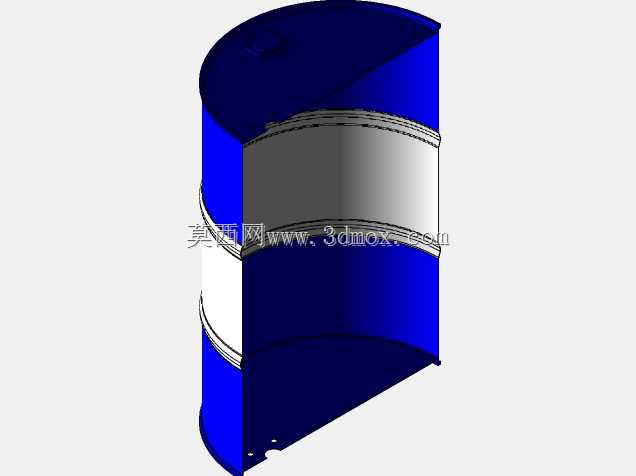

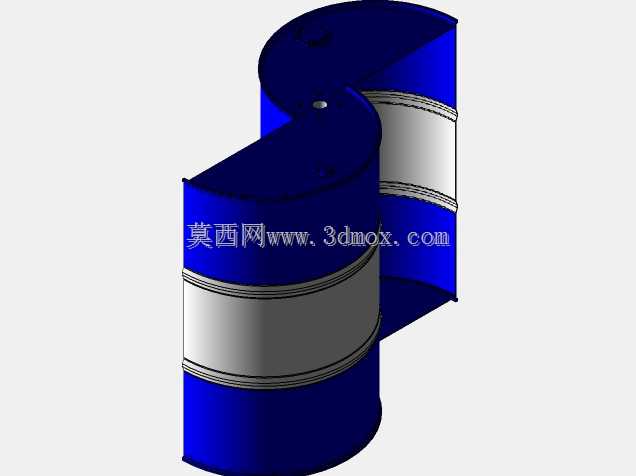

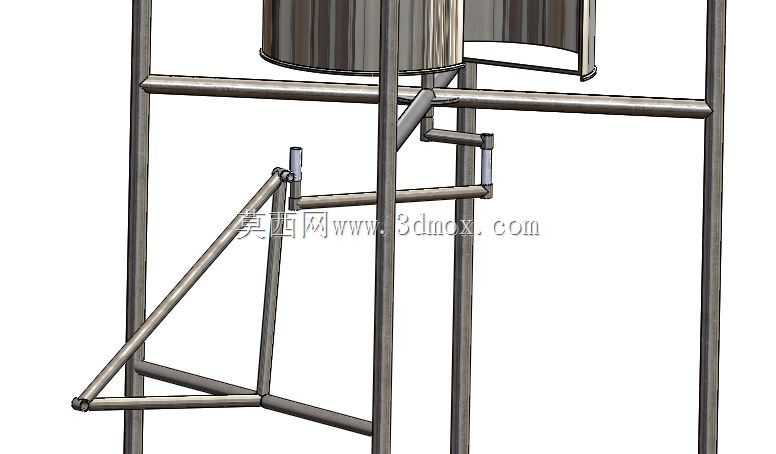

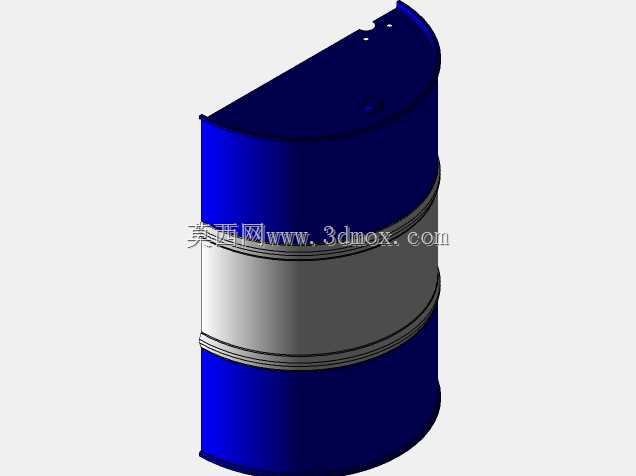

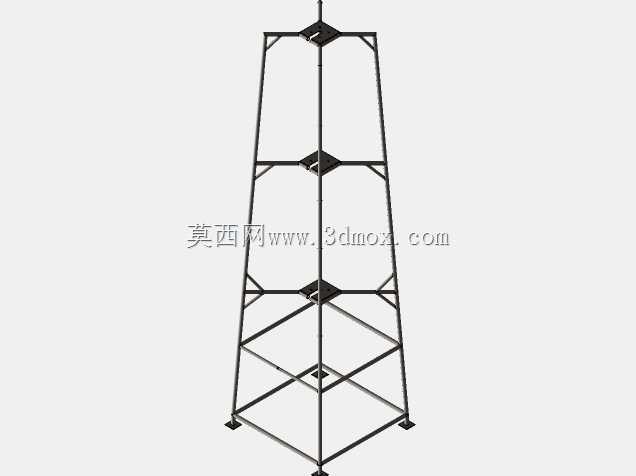

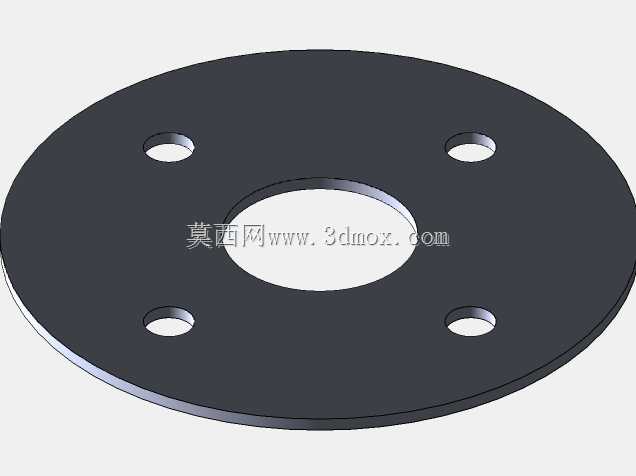

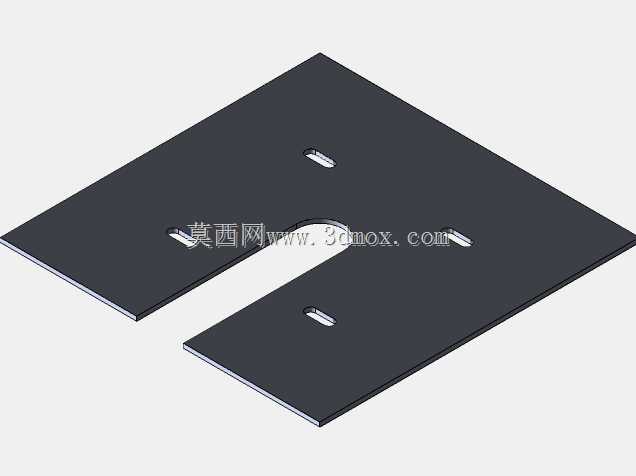

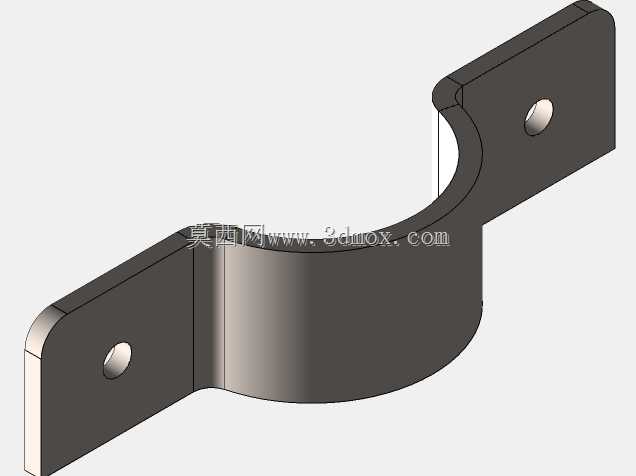

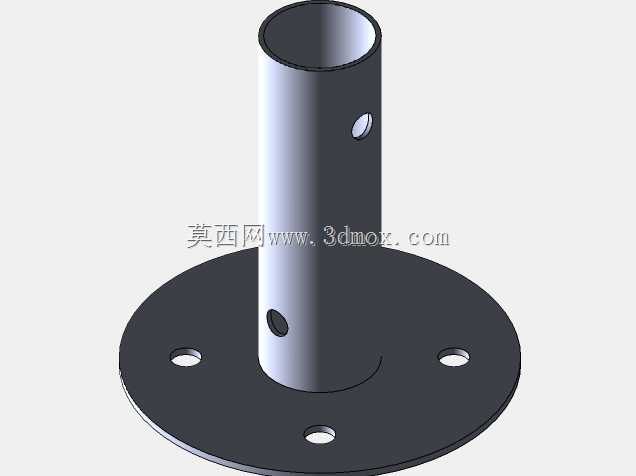

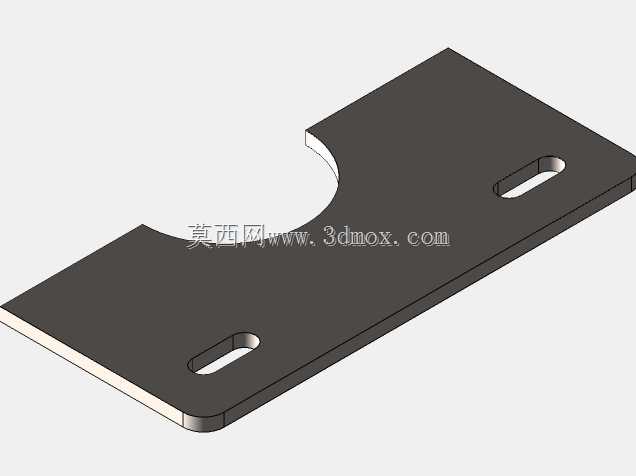

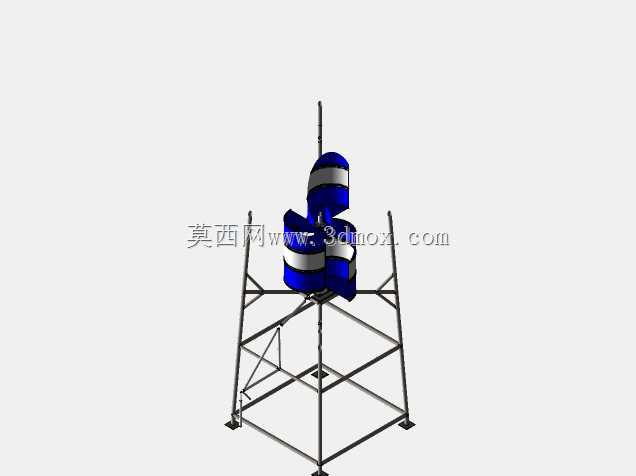

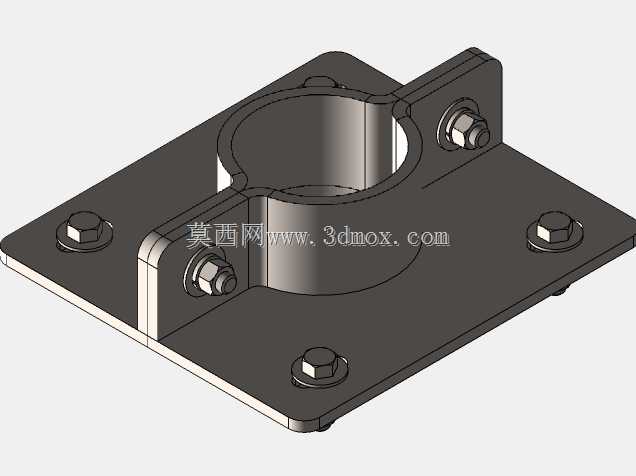

　　这套泵送结构的设计初衷，是适配公共场景下的低功耗流体输送需求，整体采用不锈钢方管焊接搭建支撑框架，框架的主立柱选用4040mm规格的304不锈钢方管，横向连接横梁采用同规格管材，斜向支撑筋使用2525mm方管做三角加固，整套框架的底部安装边界控制在800*600mm范围内，整体高度控制在1200mm，预留的顶部储料桶安装位可适配直径350mm、高度400mm的圆柱型储料容器，安装时仅需将储料桶底部出料口与泵送进料端做快装卡箍对接，无需额外做混凝土基础固定，依靠框架自身配重即可满足户外公共场景的放置稳定性要求。从功能逻辑上看，这套结构依靠活塞往复运动形成腔体内外压差实现流体抽取，进料端设置在框架中部的横向支管位置，

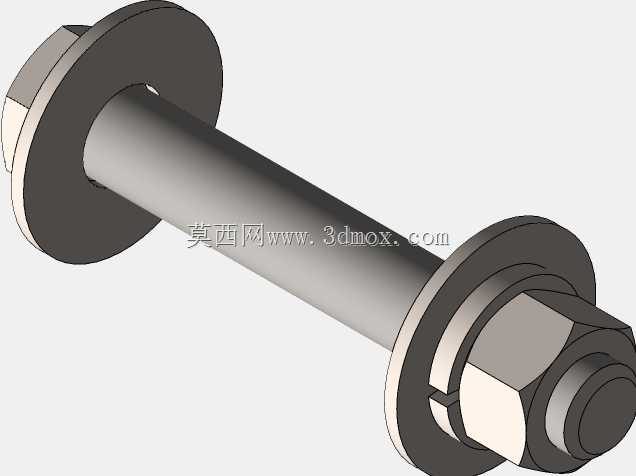

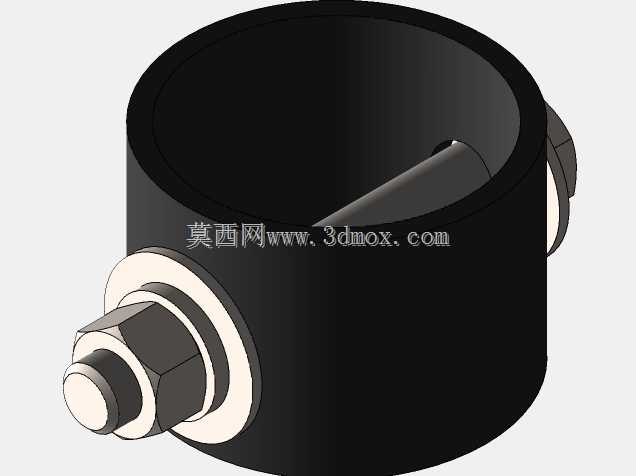

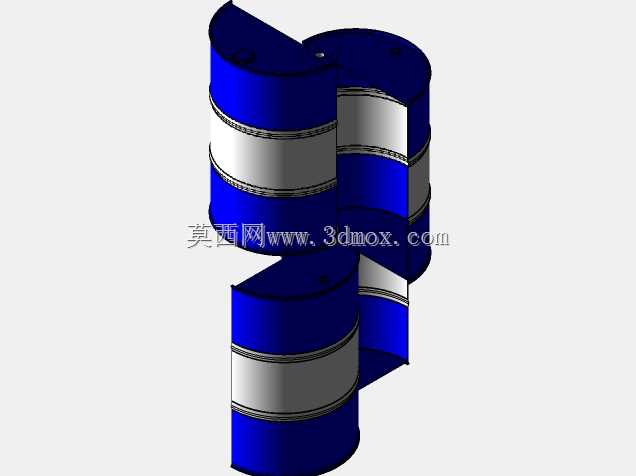

　　出料端通过斜向布置的输送管路延伸至低位输出端，管路转角处全部采用圆弧过渡焊接，避免流体输送过程中出现残留堆积，尤其是针对公共场景下常见的雨水、轻度污水、景观用水等低粘度流体，活塞结构的自吸能力可以达到3米的吸程，不需要提前灌泵引流，日常启停操作门槛极低，不需要专业运维人员值守。设计过程中特意将活塞驱动的连接铰点设置在框架中部的斜撑交汇位置，这个位置是框架受力的核心刚性区，活塞往复运动产生的交变载荷可以直接通过斜撑分散到整个框架结构上，避免局部应力集中导致的框架焊缝开裂，铰点位置预留了10mm的销轴安装孔，可适配手动摇杆或者小型低速电机作为动力输入，手动驱动时摇杆的操作力控制在150N以内，普通成年人即可轻松操作，若替换为电机驱动，

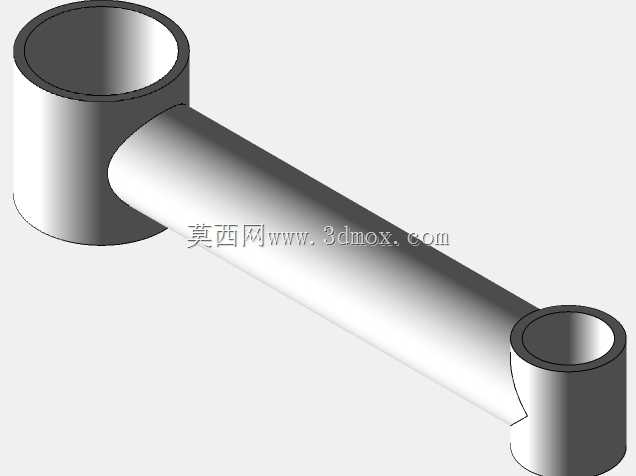

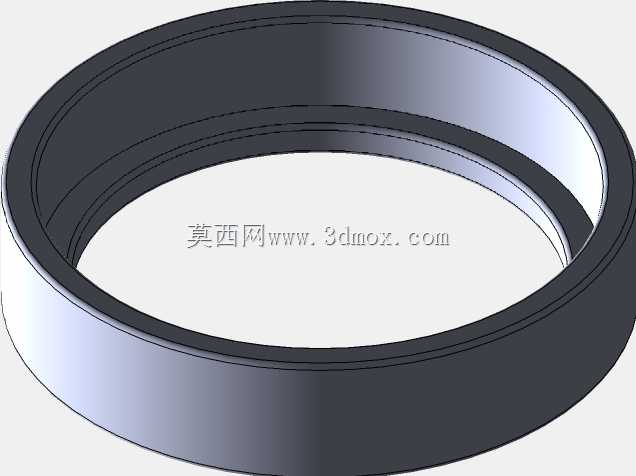

　　仅需在铰点位置加装曲柄连杆结构，即可实现连续自动泵送，两种驱动模式的切换不需要改动主体框架结构，仅需拆装销轴即可完成。在公共设施场景的适配性上，整套结构的所有外露管材都做了圆角打磨处理，没有尖锐突出的棱角，避免公共区域人员磕碰受伤，不锈钢材质的选型可以适应户外露天的雨淋、日晒环境，不需要额外做表面涂装防护，日常维护仅需定期检查活塞密封件的磨损情况，密封件采用标准通用的橡胶密封圈，更换时不需要拆解整套框架，仅需拆开进料端的快装压盖即可完成更换，维护成本极低。框架底部的横向支撑梁预留了四个脚轮安装孔位，若需要移动作业，可直接加装4寸万向脚轮，整套结构空载重量控制在45kg以内，单人即可推动转移位置，固定放置时可将脚轮锁死，

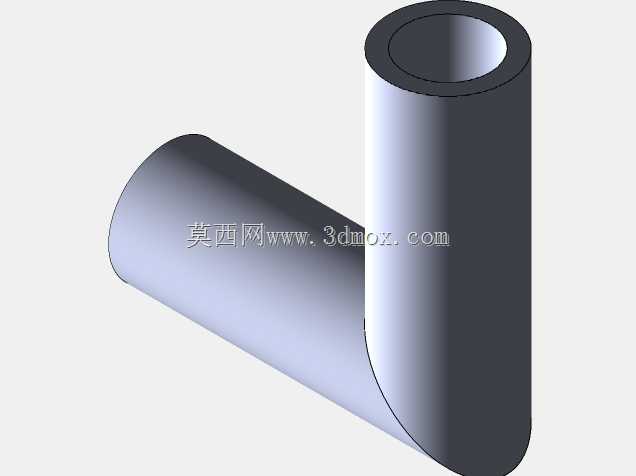

　　或者直接拆除脚轮通过底部横梁的膨胀螺栓孔与地面做固定连接，两种安装方式可根据实际使用场景灵活选择。管路设计上，进料端预留了外螺纹接口，可适配不同规格的进水软管，出料端同样采用标准外螺纹接口，可对接输水软管直接将流体输送到指定位置，活塞腔的容积设计为每次往复行程输出200ml流体，手动驱动时每分钟往复30次即可达到6L/min的输送流量，完全可以满足公共场景下的景观补水、临时排水、小型取水等使用需求。结构建模过程中，所有焊接位置都预留了1.5mm的焊接收缩余量，管材对接处做了45度倒角处理，保证焊接熔深足够，框架的整体形位公差控制在2mm以内，储料桶安装位的同轴度公差控制在1mm以内，避免安装储料桶后出现倾斜漏液的问题，活塞运动的导向管与框架立柱做了平行度校准，保证活塞往复运动时不会出现卡滞，导向管内壁做了抛光处理，降低密封件的磨损速度，延长整套结构的无故障使用周期。
