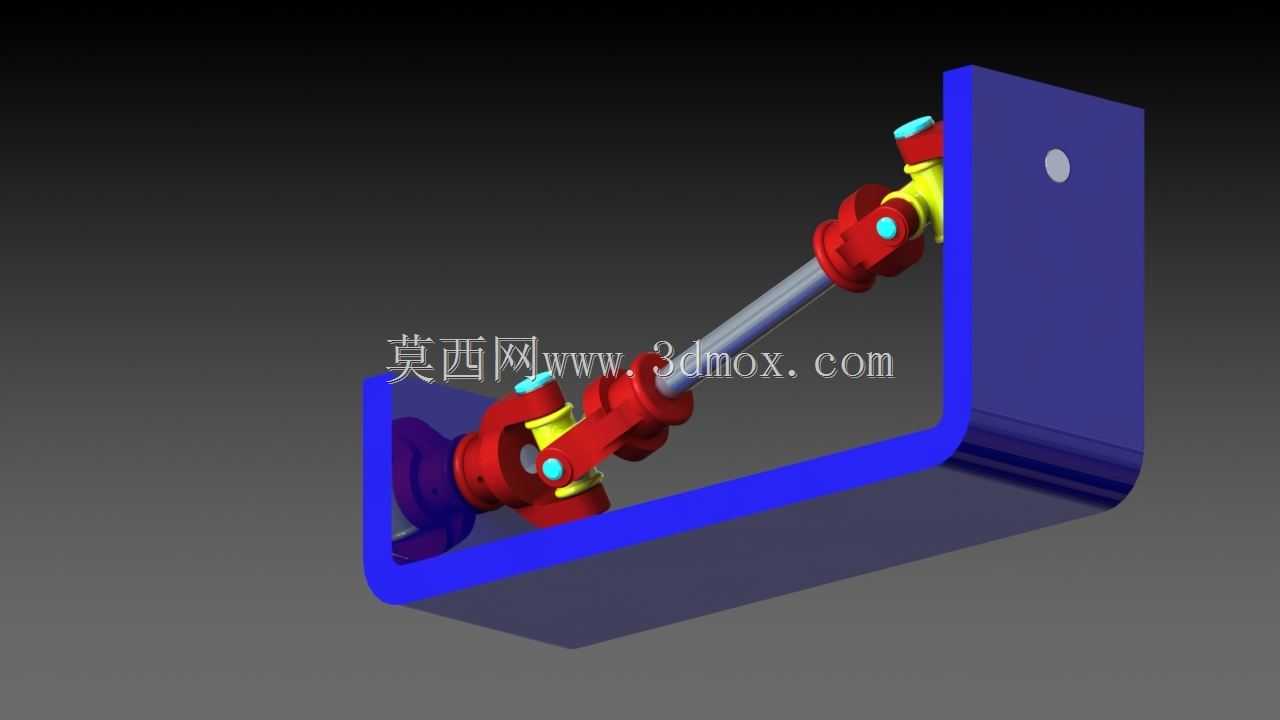

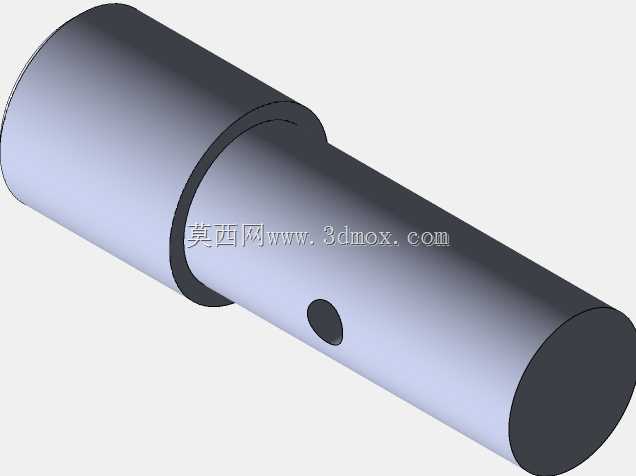

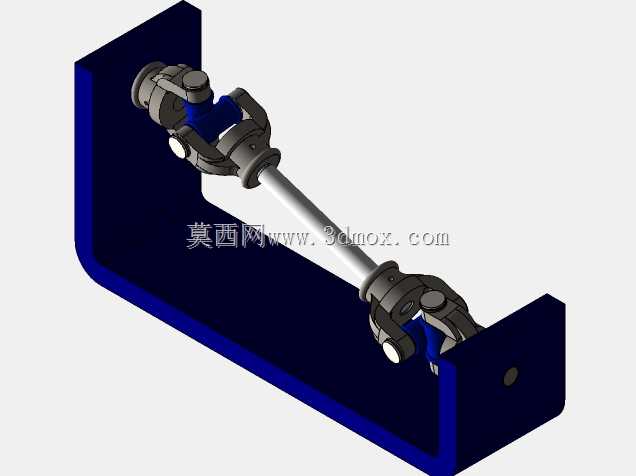

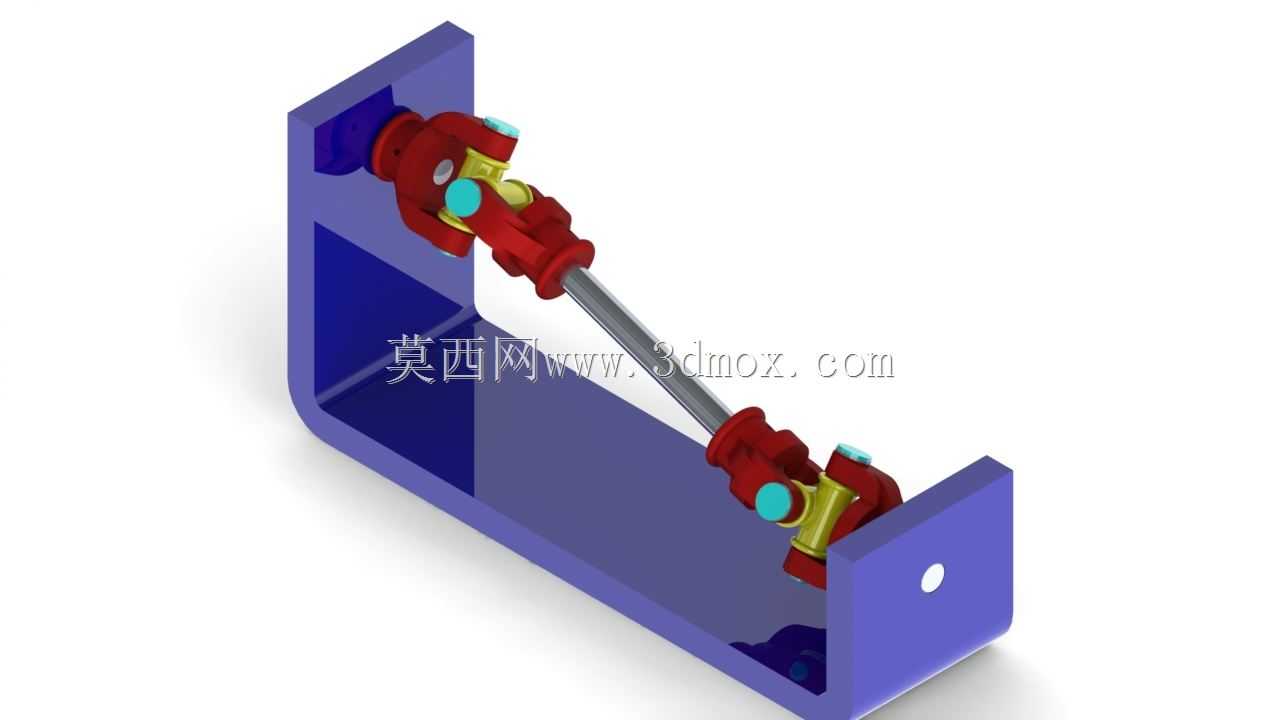

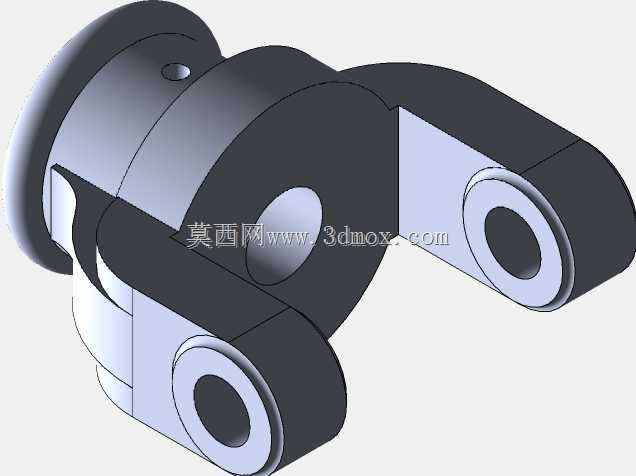

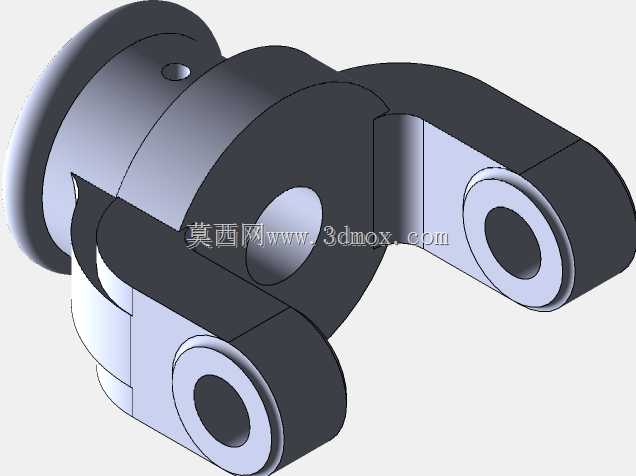

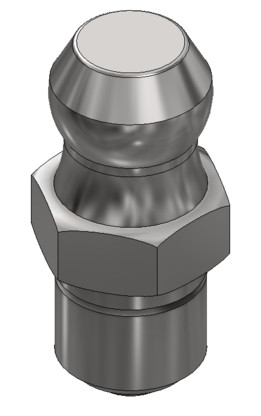

这套传动结构的核心是两端对称布置的十字轴式万向节搭配中间传动轴,整体通过U型折弯支架完成两端的安装固定,在中小扭矩的轴线偏置传动场景中适配性极强。日常在轻工输送线的动力接驳、小型农机的动力输出端、非标设备的跨模块动力传递工位,这类结构的出镜率非常高,它能补偿两端连接轴之间的角度偏差与轴向安装错位,避免硬连接带来的轴系憋劲、轴承过早磨损的问题。从结构设计逻辑来看,两端的万向节叉采用对称式布局,十字轴的轴颈处预留了润滑脂加注的空间,配套的密封端盖可以阻挡车间内的粉尘、切削液进入摩擦副,延长维护周期。中间的传动轴采用实心圆钢材质,两端与万向节叉的连接采用过盈配合加横向销钉锁止的方式,既保证扭矩传递的可靠性,

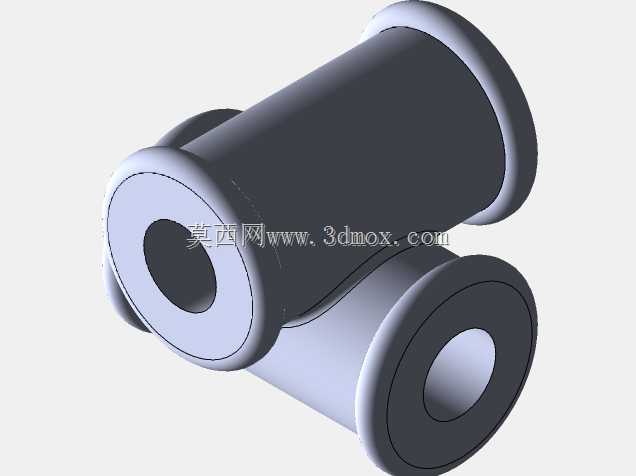

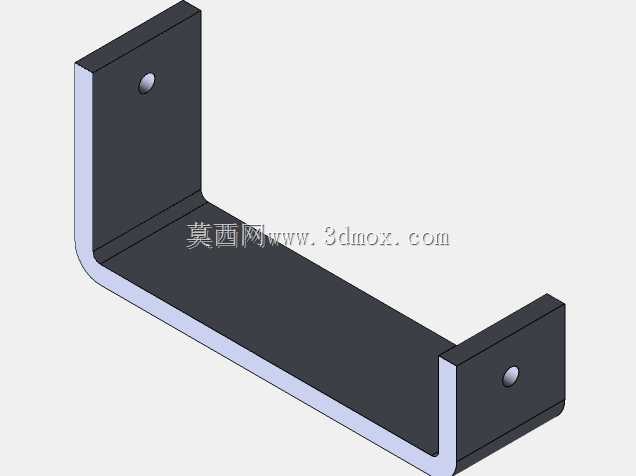

也能在承受冲击载荷时不会出现松脱。外围的U型安装支架采用厚钢板折弯成型,两侧立板的安装孔位同轴度公差控制在0.05mm以内,保证两端万向节的安装基准对齐,避免额外的附加弯矩作用在传动轴上。支架的底板预留了四个沉头安装孔,可以直接通过螺栓固定在设备的安装基面或者型材框架上,安装时不需要额外做焊接或者二次加工,适配不同的设备安装空间。在实际选型应用时,需要注意这套结构允许的两轴最大夹角不超过15度,超过这个角度会导致十字轴轴颈的局部压强骤增,加速磨损甚至出现断裂风险;轴向的窜动间隙预留量控制在1-2mm即可,既能补偿工作时的热胀冷缩量,也不会因为间隙过大导致传动时出现冲击异响。设计建模过程中,十字轴的四个轴颈同轴度、
万向节叉的轴承孔与叉耳的对称度是核心管控尺寸,这些尺寸如果超差,会直接导致传动过程中的卡滞、抖动问题,传递到设备端就会出现异常振动、噪音超标的情况。支架的折弯圆角处做了加强处理,避免长期承受传动反力时出现立板外张变形,影响两端安装位的同轴度。这套结构的安装边界比较灵活,U型支架的开口方向可以根据实际布线、走管的需求调整,既可以水平安装传递水平方向的扭矩,也可以垂直安装传递竖向动力,在一些空间局促的非标设备内部,不需要额外调整其他部件的位置,只需要微调支架的安装角度就能完成动力路径的接驳。另外,万向节的连接端采用标准的轴孔配合加键槽传动,能和市面上常规的输出轴、从动轴直接适配,不需要定制特殊的连接接口,降低了备件替换的成本。
在传动效率方面,这种十字轴万向节在合理夹角范围内的传动效率能达到98%以上,相比其他柔性传动结构,功率损耗更小,适合连续运转的工况。建模时对各个运动部件做了干涉检查,确保在最大允许摆角范围内,万向节叉、十字轴、支架之间不会出现运动干涉,转动全程顺滑无卡滞,各个摩擦副的接触面都预留了合理的配合间隙,既不会因为间隙过大出现旷量,也不会因为间隙过小导致装配困难、运转发热。
