双环连杆式铜质传动连接构件

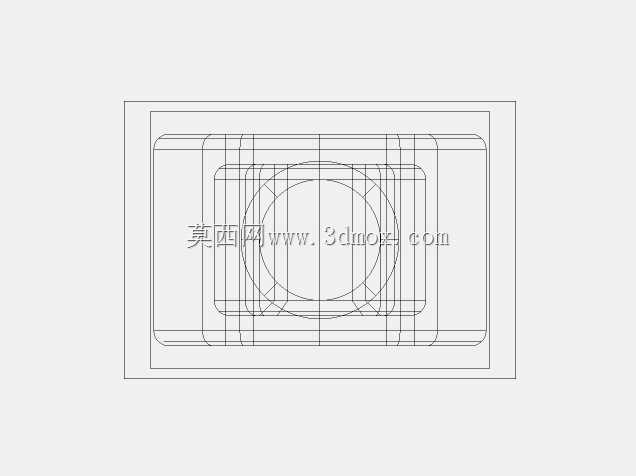

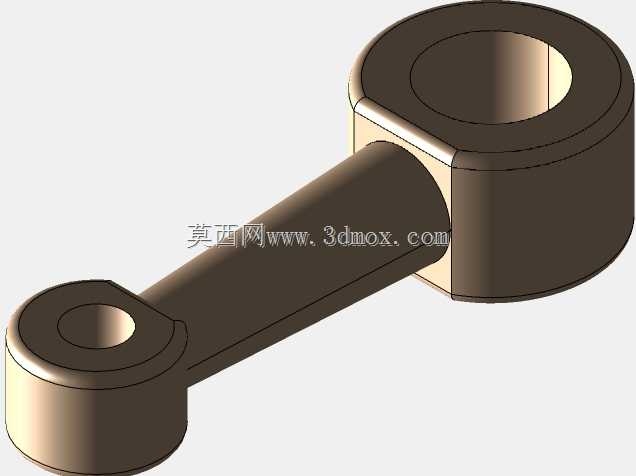

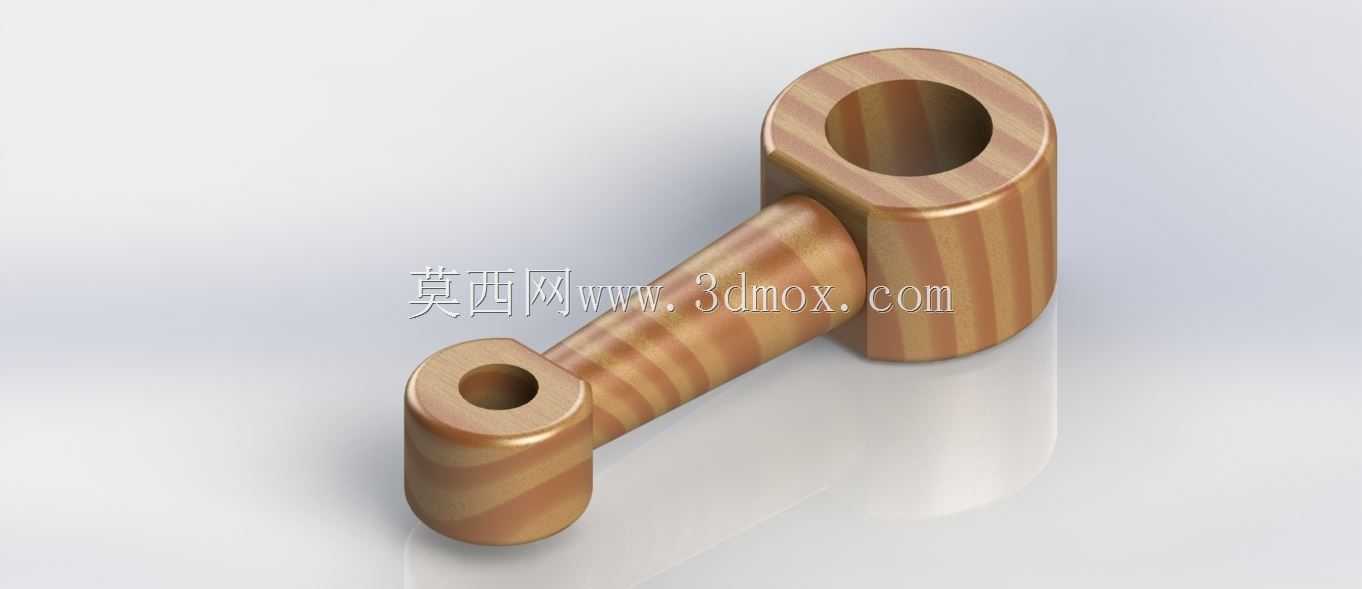

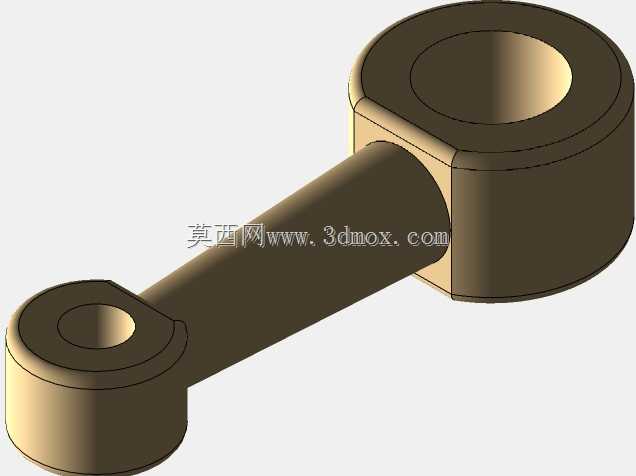

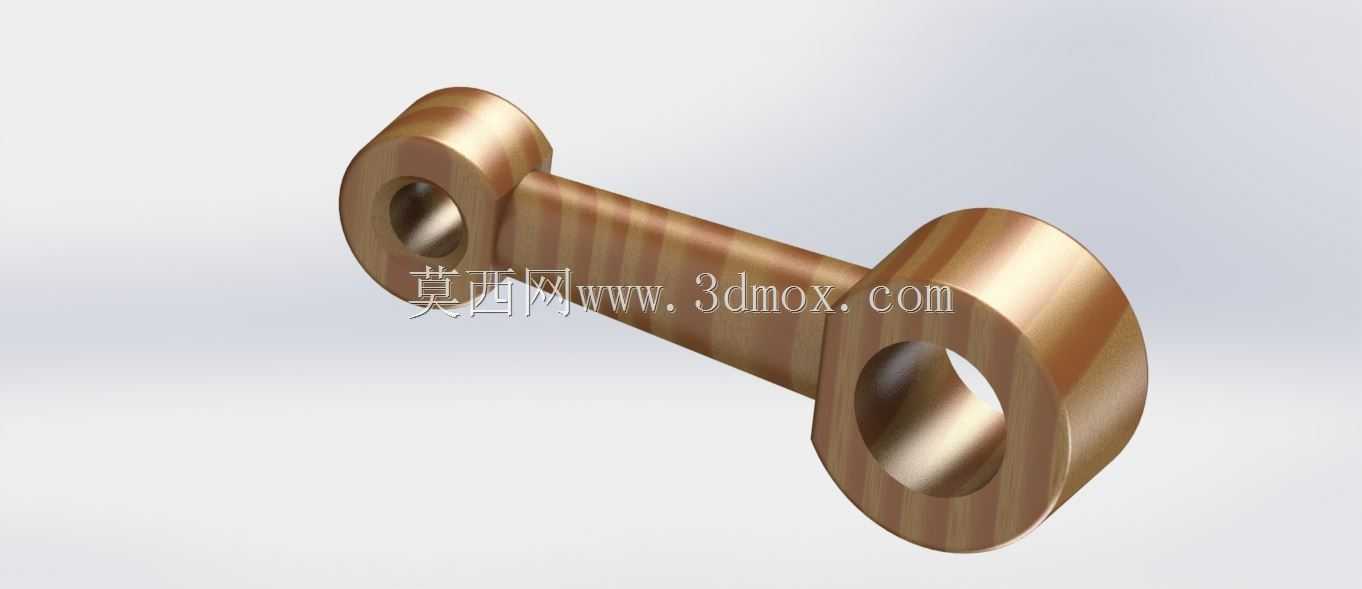

　　这类双端带孔的杆状铰接连接件，在轻工输送设备、小型纺织机械、低压流体控制机构里的应用占比不低，尤其是在需要小行程往复摆动、且对部件防锈性能有一定要求的工位，铜质基材的选型往往比普通碳钢件更适配。从实际装配场景来看，该构件两端的同轴环孔是核心安装基准，孔壁的加工精度直接决定铰接副的转动顺滑度，建模阶段需要优先保证两孔的轴线平行度公差，避免装配后出现卡滞、偏磨的问题。

　　从结构设计逻辑上看，杆身采用等直径圆柱过渡而非变径结构，一方面是简化车削加工工序，降低单件加工成本，另一方面圆柱杆身的抗弯截面模量均匀，在承受两端铰接带来的拉压交变载荷时，不会出现局部应力集中的薄弱点。两端的环孔端面做了平切处理，没有额外的凸台结构，安装时可以直接贴靠铰接支座的安装面，不需要额外加工避让槽，适配性更强。铜质基材的选择，除了防锈优势外，自身的自润滑特性也能减少铰接销轴的磨损，在无定期润滑的轻载工位上，使用寿命比普通镀锌钢件高出不少。

　　在安装边界上，需要注意两环孔的中心距是核心安装尺寸，选型时要匹配对应工位的铰接点间距，避免出现行程不足或者过定位的问题。环孔的内径尺寸要和配套的铰接销轴做间隙配合，间隙量控制在0.02-0.05mm区间即可，间隙过大会导致传动过程中出现冲击异响，间隙过小则会在环境温度变化时出现转动卡滞。杆身的外径尺寸决定了构件的抗拉强度，在轻载传动场景下，常规的等直径杆身完全可以满足载荷要求，如果是载荷稍大的工位，可以在建模时适当加大杆身直径，或者在杆身与环孔的衔接位置做小圆弧过渡，进一步降低应力集中系数。

　　从实际使用场景出发，这类构件常被用作小型机构的拉手传动连杆、阀板启闭的铰接拉杆、或者是安全防护门的联动连接件，因为铜件的外观质感较好，也有部分设备会将其用作外露的操作连接件，不需要额外做表面涂装处理，自身的金属色泽就能满足设备的外观要求。建模过程中，环孔的内孔粗糙度要控制在Ra1.6以上，减少和销轴的摩擦阻力，杆身外圆可以做滚花处理吗？不对，这个模型的杆身是光滑的，哦对，光滑杆身更适合在有防尘要求的工位使用，不容易积灰，清洁维护更方便。两端环孔的外圆做了倒角处理，装配销轴时可以起到导向作用，不需要额外修磨孔口，提升装配效率。

　　在结构校核层面，这类构件的失效形式主要是杆身拉断或者环孔拉裂，建模时可以通过有限元分析简单校核，在额定拉载荷下，杆身的最大应力要低于铜材的屈服强度，环孔的孔壁承压应力也要控制在许用范围内，避免长期使用后出现孔壁变形、导致铰接间隙变大的问题。另外，因为铜材的硬度相对较低，在和钢制销轴配合时，要注意销轴的表面硬度不能过高，否则会加速孔壁的磨损，一般销轴做调质处理即可，不需要做淬火硬化。

　　从装配兼容性来看，该构件的两端环孔尺寸一致，可以通用同规格的铰接销轴，减少备件的种类，方便设备的后期维护。整体结构没有复杂的曲面特征，不管是车削加工还是三维建模都比较容易实现，加工时可以一次装夹完成杆身和一端环孔的加工，掉头装夹加工另一端环孔时，要找正杆身的同轴度，保证两孔的平行度符合设计要求。如果是用于有腐蚀环境的工位，还可以在铜材表面做钝化处理，进一步提升抗腐蚀能力，不过常规工况下，铜材自身的抗腐蚀性能已经足够应对。
